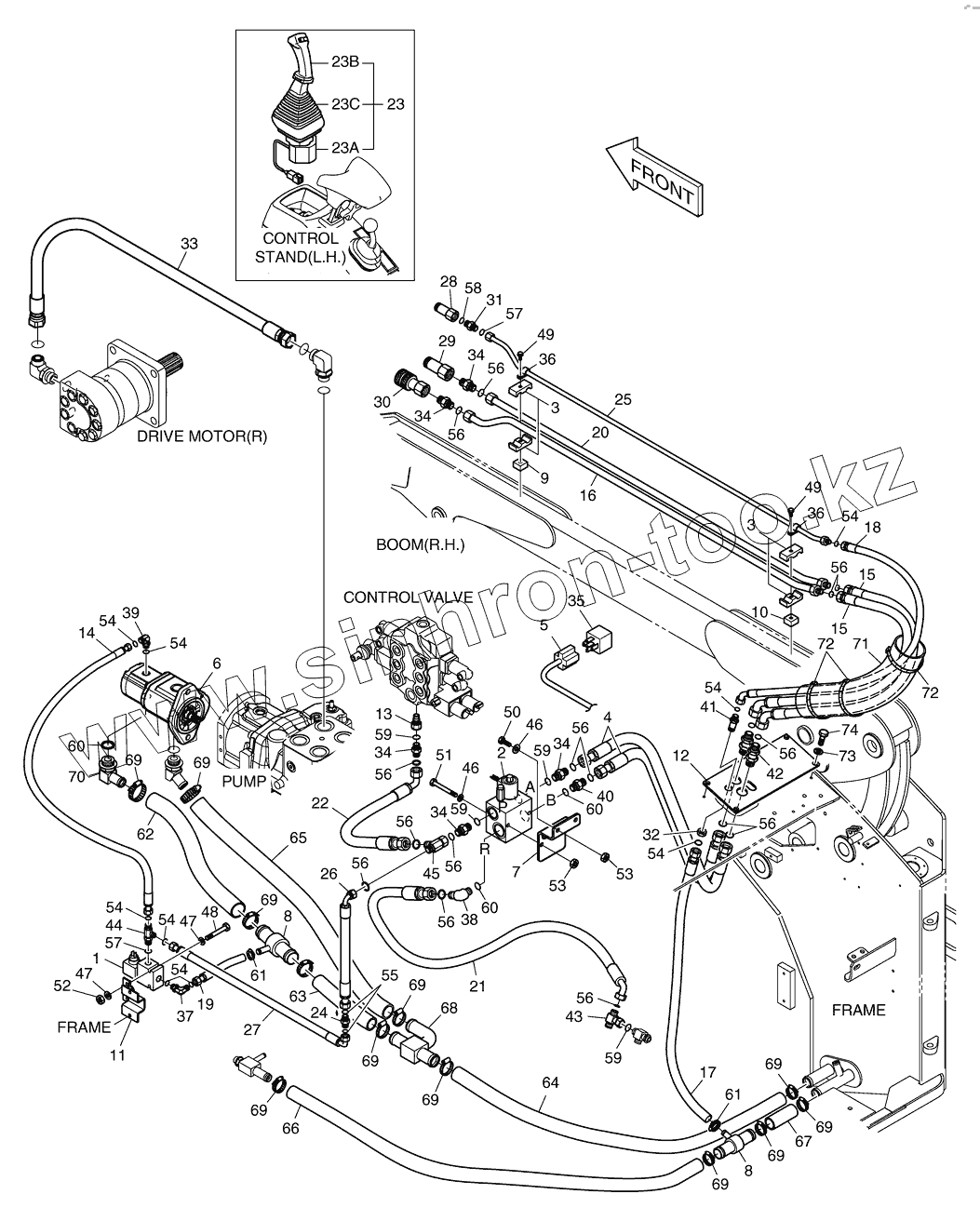

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3). 6560 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
14
15
15
16
17
18
19
2
20
21
22
23
23A
23B
23C
24
25
26
27
28
29
3
3
30
31
32
33
34
34
34
34
34
35
36
36
37
38
39
4
40
41
42
43
44
45
46
46
47
47
48
49
49
5
50
51
52
53
53
54
54
54
54
54
54
54
54
55
56
56
56
56
56
56
56
56
56
56
56
56
57
57
58
59
59
59
59
6
60
60
60
61
61
62
63
64
65
66
67
68
69
69
69
69
69
69
69
69
69
69
69
7
70
71
72
72
73
74
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1019924 VALVE;SOLENOID
10 K1020210 BLOCK
11 K1020785 BRACKET
12 K1022170 PLATE
13 K1020211 SLEEVE
14 DS2029029 HOSE
15 DS2012140 HOSE
16 K1020212 TUBE
17 DS2032002 HOSE
18 DS2012137 HOSE
19 DS2032012 HOSE
2 K1019925 VALVE;SOLENOID
20 K1020213 TUBE
21 DS2012139 HOSE
22 DS2013333 HOSE
23 K1022807A VALVE;JOYSTICK
23A K1024067A HST BODY
23B K1024065 HANDLE
23C K1024072 BOOT
24 K1020214 VALVE;CHECK
25 K1020215 TUBE
26 DS2024006 HOSE
27 DS2013825 HOSE
28 K1020073 COUPLER
29 K1020074 COUPLER
3 K1019926 CLAMP;TUBE
30 K1020075 COUPLER
31 K1022479 ADAPTER
32 K1022480 NUT;LOCK
33 DS2029050 HOSE
34 K1022545 ADAPTER
35 K1019698 RELAY;SEALED
36 K1023052 CLIP
37 K1023066 ELBOW
38 K1020216 ELBOW
39 K1023067 ELBOW
4 DS2011284 HOSE
40 K1023083 ADAPTER
41 K1023085 ADAPTER
42 K1020217 ADAPTER
43 DS2417004 TEE
44 K1020218 TEE
45 K1020219 TEE
46 K1023147 WASHER;HARDENED
47 K1023148 WASHER;HARDENED
48 S0553553 BOLT M6X1.0X45
49 S0556463 BOLT
5 K1022242 HARNESS;HIGH FLOW
50 S0558163 BOLT
51 S0559566 BOLT
52 S4012343 NUT
53 S4012643 NUT
54 S8030081 O-RING
55 S8030101 O-RING
56 S8030121 O-RING
57 S8040081 O-RING
58 S8040101 O-RING
59 S8040121 O-RING
6 K1022804 PUMP;GEAR
60 S8040161 O-RING
61 S8450016 CLAMP;HOSE
62 2185-1776D15 HOSE
63 2185-1776D19 HOSE;RUBBER 285L
64 DS2076166 HOSE
65 DS2076016 HOSE
66 DS2076164 HOSE
67 2185-1002D87 HOSE
68 DS2461003 TEE
69 S8450035 CLAMP;HOSE
7 K1036560A BRACKET
70 K1023071 ELBOW
71 K1020961 PROTECTOR;HOSE
72 K1022971 CLIP;BAND
73 K1023146 WASHER;HARDENED
74 S0509063 BOLT
8 K1020787 TEE
9 K1020209 BLOCK
K1040147A K1040147A HIGH FLOW-JOYSTICK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
