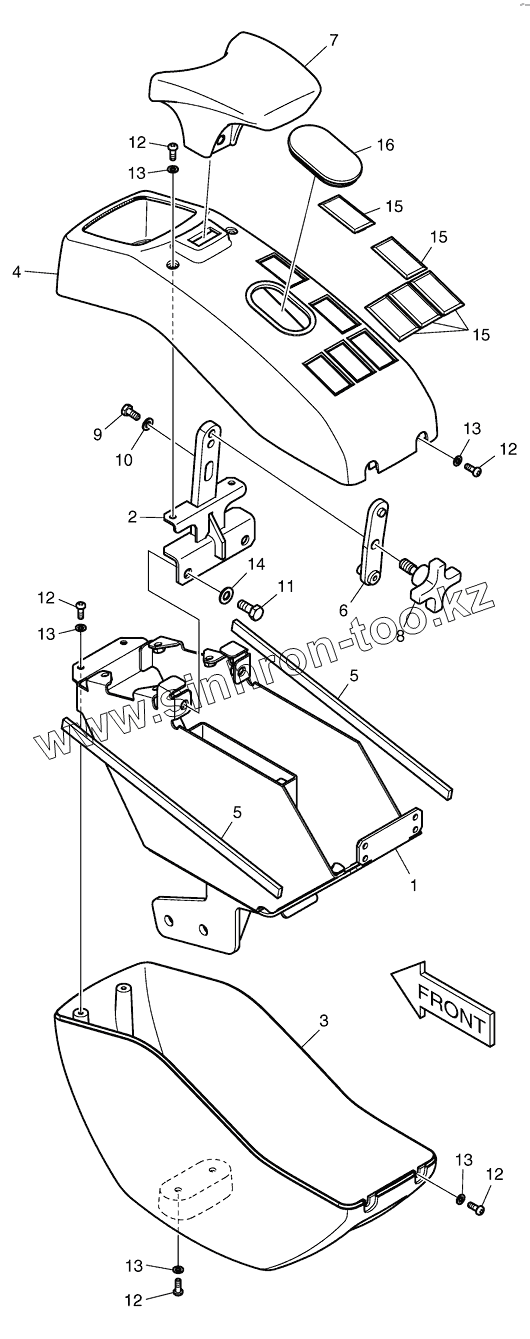

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3). 6470 Консоль управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
12
12
12
12
13
13
13
13
13
14
15
15
15
16
2
3
4
5
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1022013 BRACKET
10 S5010313 WASHER;PLAIN
11 S0508863 BOLT
12 S3450843 SCREW M5X0.8X14
13 S5000213 WASHER;PLAIN
14 S5010513 WASHER;PLAIN M8
15 K1022140 PLUG
16 K1040611 COVER
2 K1022094 BRACKET
3 K1022097 CASE;STAND LOWER
4 K1022098 CASE;STAND UPPER
5 K1019071 STRIP
6 K1022100 PLATE;ARM REST(L.H)
7 K1022102 ARMREST
8 K1023032 KNOB
9 S0504563 BOLT
K1045137 K1045137 STAND;LEFT HAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
