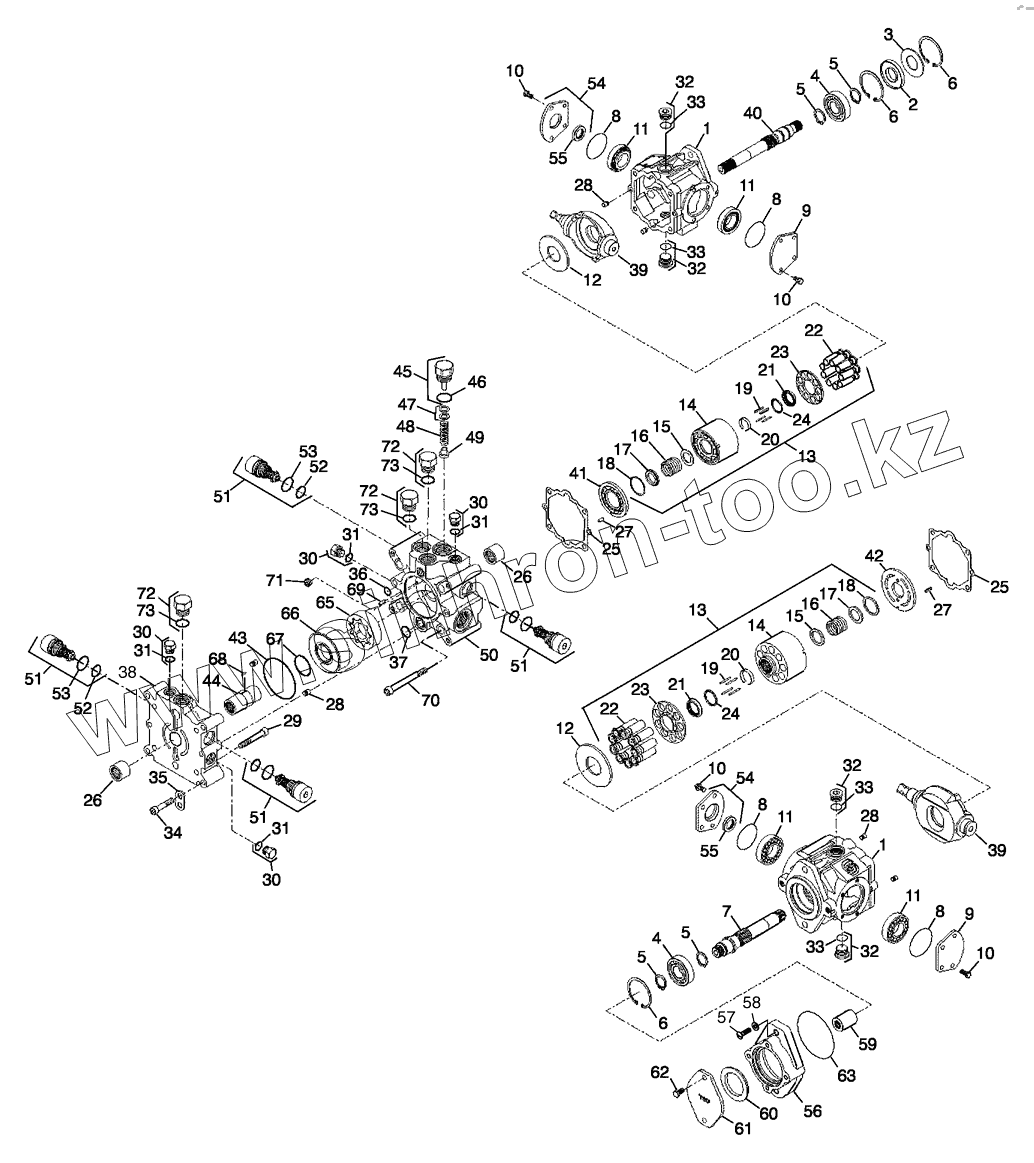

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3). 4100 Гидравлический насос
1
1
10
10
10
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
2
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
28
29
3
30
30
30
30
31
31
31
31
32
32
32
32
33
33
33
33
34
35
36
37
38
39
39
4
4
40
41
42
43
44
45
46
47
48
49
5
5
5
5
50
51
51
51
51
52
52
53
53
54
54
55
55
56
57
58
59
6
6
6
60
61
62
63
65
66
67
68
69
7
70
71
72
72
72
73
73
73
8
8
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | BUCKET;WELD | ||
| 10 | BUCKET;WELD | ||
| 11 | K1022879 | BEARING;TAPER ROLLER | |
| 12 | K1022491 | PLATE;THRUST | |
| 13 | K1022880 | CYLINDER BLOCK KIT | |
| 14 | BUCKET;WELD | ||
| 15 | BUCKET;WELD | ||
| 16 | BUCKET;WELD | ||
| 17 | BUCKET;WELD | ||
| 18 | BUCKET;WELD | ||
| 19 | K1022490 | PIN;HOLD DOWN | |
| 2 | K1022674 | SEAL;UP | |
| 20 | BUCKET;WELD | ||
| 21 | K1022663 | GUIDE;RETAINER | |
| 22 | K1022881 | PISTON ASS'Y | |
| 23 | K1022662 | RETAINER | |
| 24 | K1022676 | WASHER;THRUST | |
| 25 | BUCKET;WELD | ||
| 26 | K1022495 | BEARING;NEEDLE | |
| 27 | K1022675 | PIN;SPRING | |
| 28 | BUCKET;WELD | ||
| 29 | BUCKET;WELD | ||
| 3 | BUCKET;WELD | ||
| 30 | BUCKET;WELD | ||
| 31 | K1022677 | O-RING | |
| 32 | BUCKET;WELD | ||
| 33 | K1022678 | O-RING | |
| 34 | BUCKET;WELD | ||
| 35 | BUCKET;WELD | ||
| 36 | BUCKET;WELD | ||
| 37 | BUCKET;WELD | ||
| 38 | BUCKET;WELD | ||
| 39 | K1022882 | PLATE;SWASH | |
| 4 | K1022670 | BEARING;BALL | |
| 40 | K1022883 | SHAFT;FRONT | |
| 41 | K1022666 | VALVE PLATE-RH | |
| 42 | K1022667 | VALVE PLATE-LH | |
| 43 | BUCKET;WELD | ||
| 44 | K1022695 | COUPLING | |
| 45 | BUCKET;WELD | ||
| 46 | K1022500 | O-RING | |
| 47 | K1022681 | SHIM KIT | |
| 48 | K1022884 | SPRING | |
| 49 | K1022503 | POPPET;CHARGE RELIEF | |
| 5 | K1022671 | RING;RETAINING | |
| 50 | K1022696 | CAP;END | |
| 51 | K1039946 | VALVE;RELIEF | |
| 52 | K1022501 | O-RING | |
| 53 | K1022665 | O-RING | |
| 54 | BUCKET;WELD | ||
| 55 | K1022679 | SEAL;UP | |
| 56 | BUCKET;WELD | ||
| 57 | BUCKET;WELD | ||
| 58 | BUCKET;WELD | ||
| 59 | K1022685 | COUPLING | |
| 6 | K1022672 | RING;RETAINING | |
| 60 | BUCKET;WELD | ||
| 61 | BUCKET;WELD | ||
| 62 | BUCKET;WELD | ||
| 63 | K1025475 | O-RING | |
| 65 | K1022697 | ROTOR | |
| 66 | K1022698 | SPACER | |
| 67 | BUCKET;WELD | ||
| 68 | K1022699 | PIN | |
| 69 | K1022700 | PIN | |
| 7 | K1022673 | SHAFT;REAR | |
| 70 | BUCKET;WELD | ||
| 71 | BUCKET;WELD | ||
| 72 | BUCKET;WELD | ||
| 73 | BUCKET;WELD | ||
| 8 | K1022660 | O-RING | |
| 9 | BUCKET;WELD | ||
| K1022668 | K1022668 | SEAL KIT | |
| K1040353 | K1040353 | PUMP;HST |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
