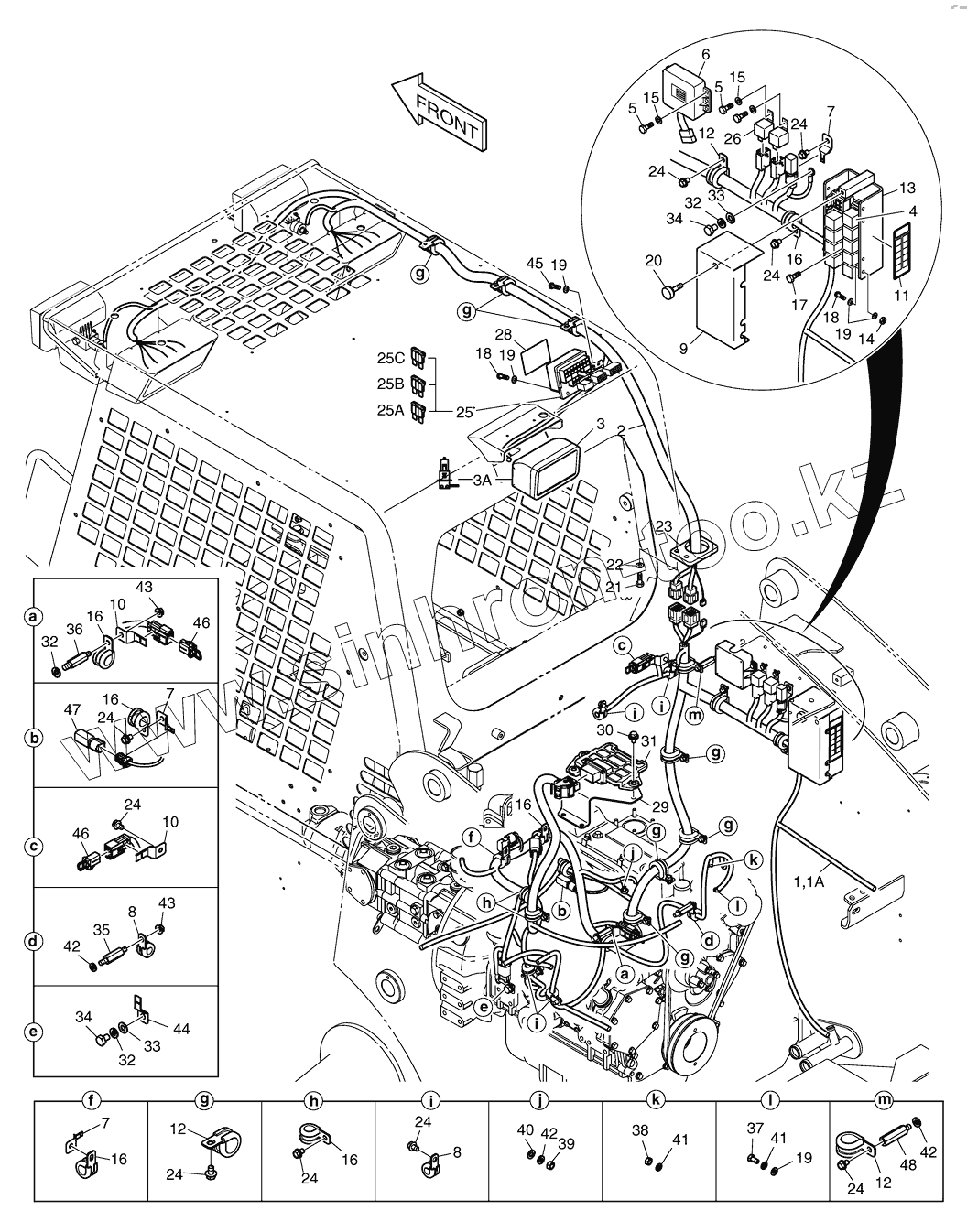

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3). 1370 Жгуты проводов
1
10
10
11
12
12
12
13
14
15
15
16
16
16
16
16
16
17
18
18
19
19
19
19
1A
2
20
21
22
23
24
24
24
24
24
24
24
24
24
25
25A
25B
25C
26
28
29
3
30
31
32
32
32
33
33
34
34
35
36
37
38
39
3A
4
40
41
41
42
42
42
43
43
44
45
46
46
47
48
5
5
6
7
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1040748A | HARNESS;ENGINE | |
| 10 | 2197-1660 | BRACKET;HOUSING W15 | |
| 11 | K1036423 | FILM | |
| 12 | 124-00208D4 | CLIP D26/M8 | |
| 13 | K1021219 | BRACKET;COVER | |
| 14 | S4016241 | NUT | |
| 15 | K1023156 | WASHER | |
| 16 | 124-00208D3 | CLIP D20/M8 | |
| 17 | S0504663 | BOLT | |
| 18 | S3450853 | SCREW M5X0.8X16 | |
| 19 | S5000213 | WASHER;PLAIN | |
| 1A | K1000814 | DIODE | |
| 2 | K1036179B | HARNESS;CABIN | |
| 20 | K1018595 | BOLT;KNOB | |
| 21 | S0508863 | BOLT | |
| 22 | K1023146 | WASHER;HARDENED | |
| 23 | K1021029A | PLATE;HOUSING | |
| 24 | K1001029 | BOLT | |
| 25 | K1040302 | BOX;FUSE | |
| 25A | 2527-1016 | FUSE;BLADE 10A | |
| 25B | 2527-1017 | FUSE;BLADE 15A | |
| 25C | 2527-1018 | FUSE;BLADE 20A | |
| 26 | K1023526 | RELAY 70A | |
| 28 | K1036424A | NAME PLATE;FUSE BOX | |
| 29 | K1033530A | BRACKET;ECU | |
| 3 | K1022967 | LAMP | |
| 30 | DS0025040 | BOLT;SET | |
| 31 | BUCKET;WELD | ||
| 32 | S5102603 | WASHER;SPRING M10 | |
| 33 | S5010613 | WASHER;PLAIN | |
| 34 | S0511653 | BOLT M10X1.5X16 | |
| 35 | 120-00179 | BOLT;STUD | |
| 36 | 120-00246 | BOLT;STUD | |
| 37 | S0502853 | BOLT M5X0.8X10 | |
| 38 | S4012203 | NUT | |
| 39 | S4012533 | NUT M8X1.25 | |
| 3A | 2515-1016D2 | BULB | |
| 4 | K1019698 | RELAY;SEALED | |
| 40 | S5010513 | WASHER;PLAIN M8 | |
| 41 | S5100203 | WASHER;SPRING | |
| 42 | S5102503 | WASHER;SPRING | |
| 43 | 2121-1305 | NUT M8X1.25 | |
| 44 | K1026565 | BRACKET | |
| 45 | S3450823 | SCREW M5X0.8X10 | |
| 46 | 527-00004 | FUSIBLE LINK | |
| 47 | K1040506 | RESISTOR | |
| 48 | 2120-2187 | BOLT;STUD M8X1.25X20/M8 | |
| 5 | S0504463 | BOLT | |
| 6 | K1022921 | UNIT;CONTROL | |
| 7 | 2197-1661 | BRACKET;HOUSING W9 | |
| 8 | 124-00208D2 | CLIP D14/M8 | |
| 9 | K1021222 | COVER | |
| K1040719A | K1040719A | ELECTRIC WIRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
