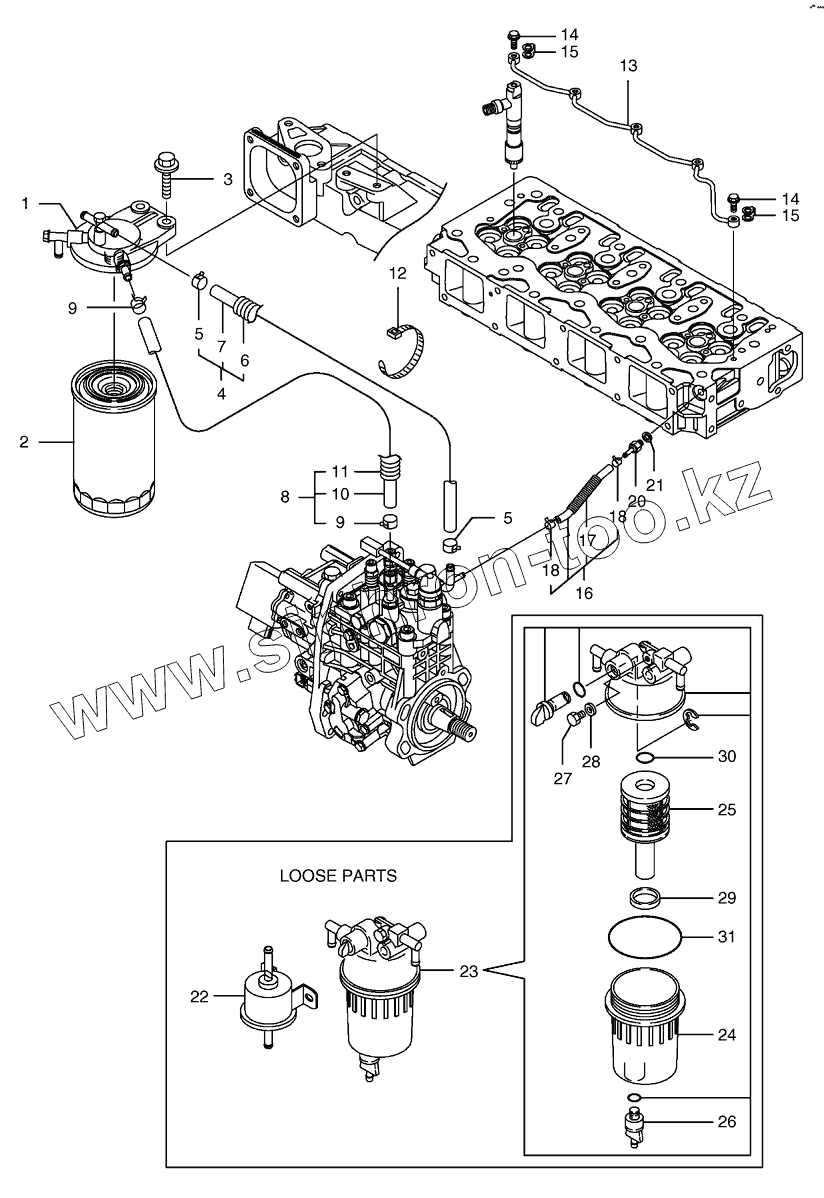

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus (Tier3). 024 Топливный фильтр
1
10
11
12
13
14
14
15
15
16
17
18
18
2
20
21
22
23
24
25
26
27
28
29
3
30
31
4
5
5
6
7
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K9004714 | BRACKET;FUEL FILTER | |
| 10 | K9006072 | PIPE;FUEL | |
| 11 | 2.184-00038 | TUBE | |
| 12 | A408247 | CLAMP | |
| 13 | 2.140-00106 | PIPE ASS'Y;RETURN | |
| 14 | 2.313-00003 | BOLT | |
| 15 | 2.180-01246 | PACKING;FUEL RETURN | |
| 16 | K9006108 | HOSE ASS'Y;FUEL RETURN | |
| 17 | K9006074 | TUBE | |
| 18 | 2.124-00086 | CLAMP | |
| 2 | K1033222 | FILTER;FUEL | |
| 20 | 2.313-00004 | HOSE | |
| 21 | 2.114-00889 | WASHER;SEAL | |
| 22 | K9004786 | PUMP;FUEL FEED | |
| 23 | K9005937 | SEPARATOR ASS'Y | |
| 24 | A408253 | CUP | |
| 25 | A408254 | ELEMENT | |
| 26 | A408255 | PLUG;FRAIN | |
| 27 | A408256 | PLUG;BREATHER | |
| 28 | A408257 | PACKING;BREATHER | |
| 29 | A408258 | PACKING | |
| 3 | 2.120-00138 | BOLT M8X30 | |
| 30 | S8000161 | O-RING | |
| 31 | A408260 | O-RING | |
| 4 | 2.140-00103 | FUEL PIPE ASS'Y | |
| 5 | 2.124-00020 | CLAMP | |
| 6 | 2.158-00006 | PROTECTOR;FUEL PIPE | |
| 7 | D465118 | PIPE;FUEL OIL | |
| 8 | K9006143 | HOSE ASS'Y;FUEL | |
| 9 | 2.124-00020 | CLAMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
