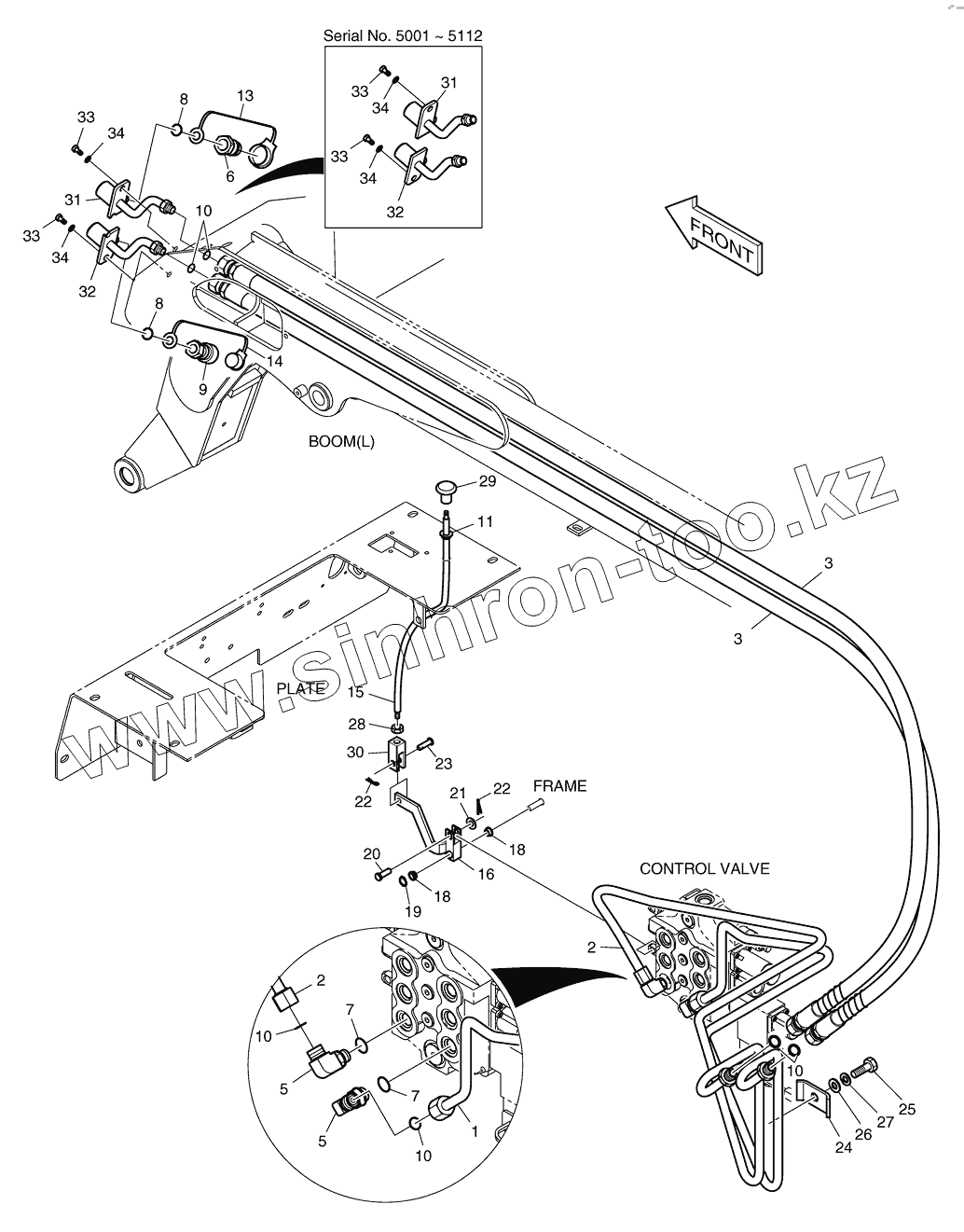

Каталог запасных частей к технике: Doosan Мини-погрузчик 460 Plus. 3150 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
10
10
11
13
14
15
16
18
18
19
2
2
20
21
22
22
23
24
25
26
27
28
29
3
3
30
31
31
31
31
32
32
32
32
33
33
33
33
33
33
33
33
34
34
34
34
34
34
34
34
5
5
6
7
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1020414 TUBE
10 S8030101 O-RING
11 K1021063 BUSHING
13 K1022467 CAP
14 K1022468 CAP
15 K1021169 ROD
16 K1021082 LEVER
18 K1023038 BEARING
19 S6540800 RING;RETAINING
2 K1020413 TUBE
20 S5760301 PIN
21 S5000613 WASHER
22 S180333H PIN
23 S5760201 PIN
24 K1022296 CLAMP
25 S0509363 BOLT
26 K1023146 WASHER;HARDENED
27 S5110503 WASHER;SPRING
28 S4012543 NUT
29 K1023033 KNOB
3 DS2011428 HOSE
30 K1019050 CLEVIS
31 K1021799 TUBE
31 K1021799A TUBE
32 K1021800 TUBE
32 K1021800A TUBE
33 S0512063 BOLT
33 S0512063 BOLT
34 K1023147 WASHER;HARDENED
34 K1023147 WASHER;HARDENED
5 K1023062 ELBOW
6 K1020281 COUPLER;MALE
7 S8040081 O-RING
8 S8040121 O-RING
9 K1020282 COUPLER
K1020622A K1020622A ATTACH PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
