Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 6710 Дополнительное освещение
1
10
10
10A
10B
10C
11
11
12
12
13
14
14
15
15A
15B
15C
16
17
18
18
18
18
19
1A
1B
1C
1C
2
20
20
21
21
22
23
24
25
26
26
27
27
27
27
28
28
29
2A
2B
2C
2C
3
3
4
5
5
6
6
6
7
7
8
8
8
9
9

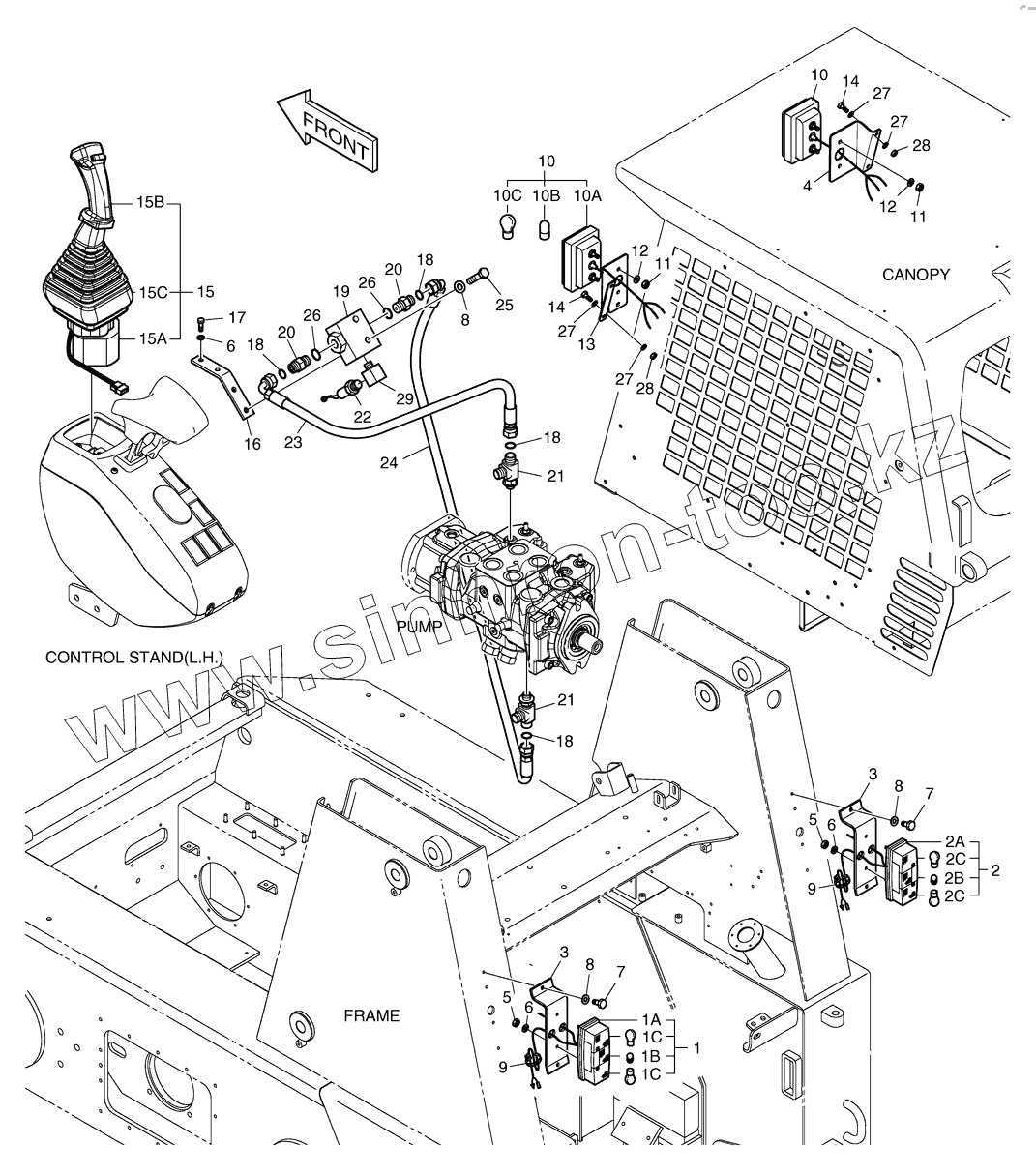

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020959 | LAMP;REAR(L.H) | |
| 10 | K1020957 | LAMP;HEAD | |
| 10A | K1024671 | LAMP;COMBI | |
| 10B | S863105H | BULB 12V 5W | |
| 10C | S864121H | BULB 12V 21W | |
| 11 | S4012333 | NUT M6X1.0 | |
| 12 | S5000313 | WASHER;PLAIN | |
| 13 | K1021965A | BRACKET;LAMP(L.H) | |
| 14 | S0504863 | BOLT | |
| 15 | K1022807A | VALVE;JOYSTICK | |
| 15A | K1024067A | HST BODY | |
| 15B | K1024065 | HANDLE | |
| 15C | K1024072 | BOOT | |
| 16 | K1022229 | BRACKET | |
| 17 | S0503163 | BOLT | |
| 18 | S8030041 | O-RING | |
| 19 | K1022653 | VALVE;SHUTTLE | |
| 1A | K1024673 | LAMP;REAR COMBI | |
| 1B | S863110H | BULB 12V 10W | |
| 1C | S864121H | BULB 12V 21W | |
| 2 | K1020958 | LAMP;REAR(R.H) | |
| 20 | K1023081 | ADAPTER | |
| 21 | DS2376024 | TEE | |
| 22 | K1039428 | SWITCH;PRESSURE | |
| 23 | DS2013781 | HOSE | |
| 24 | DS2013431 | HOSE | |
| 25 | S0509463 | BOLT | |
| 26 | S8040061 | O-RING | |
| 27 | DS0401171 | WASHER;HARDENED | |
| 28 | K1023117 | NUT;LOCK | |
| 29 | DS2288001 | ELBOW | |
| 2A | K1024672 | LAMP;REAR COMBI | |
| 2B | S863110H | BULB 12V 10W | |
| 2C | S864121H | BULB 12V 21W | |
| 3 | K1020791 | BRACKET | |
| 4 | K1021966A | BRACKET;LAMP(R.H) | |
| 5 | S4012233 | NUT M5X0.8 | |
| 6 | S5000213 | WASHER;PLAIN | |
| 7 | K1023128 | SCREW | |
| 8 | S5010513 | WASHER;PLAIN M8 | |
| 9 | K1022971 | CLIP;BAND | |
| K1037070 | K1037070 | LIGHTING SYSTEM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
