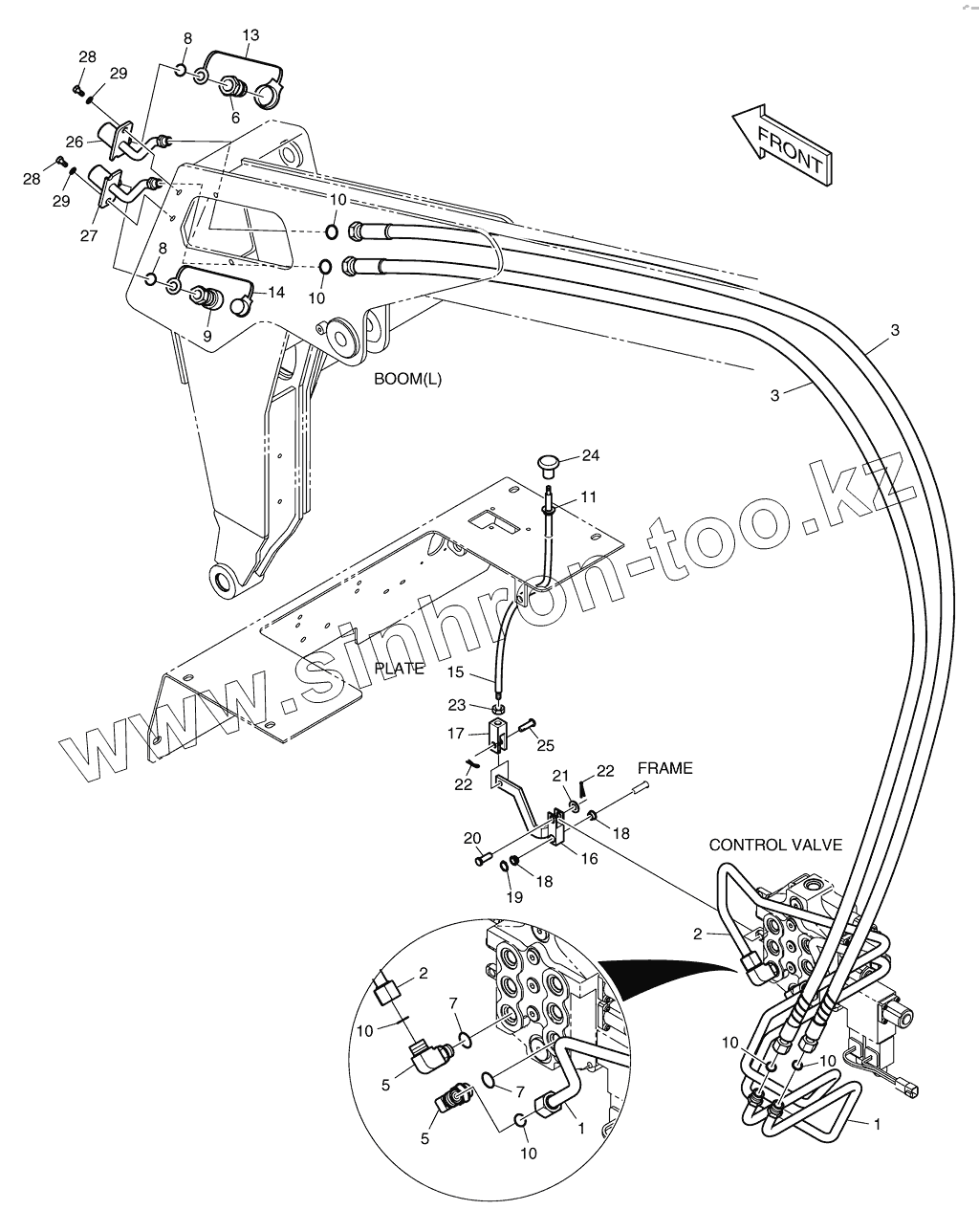

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 3150 Гидросистема
1
1
10
10
10
10
10
10
11
13
14
15
16
17
18
18
19
2
2
20
21
22
22
23
24
25
26
27
28
28
29
29
3
3
5
5
6
7
7
8
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1021617 | TUBE | |
| 10 | S8030101 | O-RING | |
| 11 | K1021063 | BUSHING | |
| 13 | K1022467 | CAP | |
| 14 | K1022468 | CAP | |
| 15 | K1021169 | ROD | |
| 16 | K1021082 | LEVER | |
| 17 | K1019050 | CLEVIS | |
| 18 | K1023038 | BEARING | |
| 19 | S6540800 | RING;RETAINING | |
| 2 | K1021618 | TUBE | |
| 20 | S5760301 | PIN | |
| 21 | S5000613 | WASHER | |
| 22 | S180333H | PIN | |
| 23 | S4012543 | NUT | |
| 24 | K1023033 | KNOB | |
| 25 | S5760201 | PIN | |
| 26 | K1021799A | TUBE | |
| 27 | K1021800A | TUBE | |
| 28 | S0512063 | BOLT | |
| 29 | K1023147 | WASHER;HARDENED | |
| 3 | DS2011427 | HOSE | |
| 5 | K1023062 | ELBOW | |
| 6 | K1020281 | COUPLER;MALE | |
| 7 | S8040081 | O-RING | |
| 8 | S8040121 | O-RING | |
| 9 | K1020282 | COUPLER | |
| K1021605A | K1021605A | ATTACH PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
