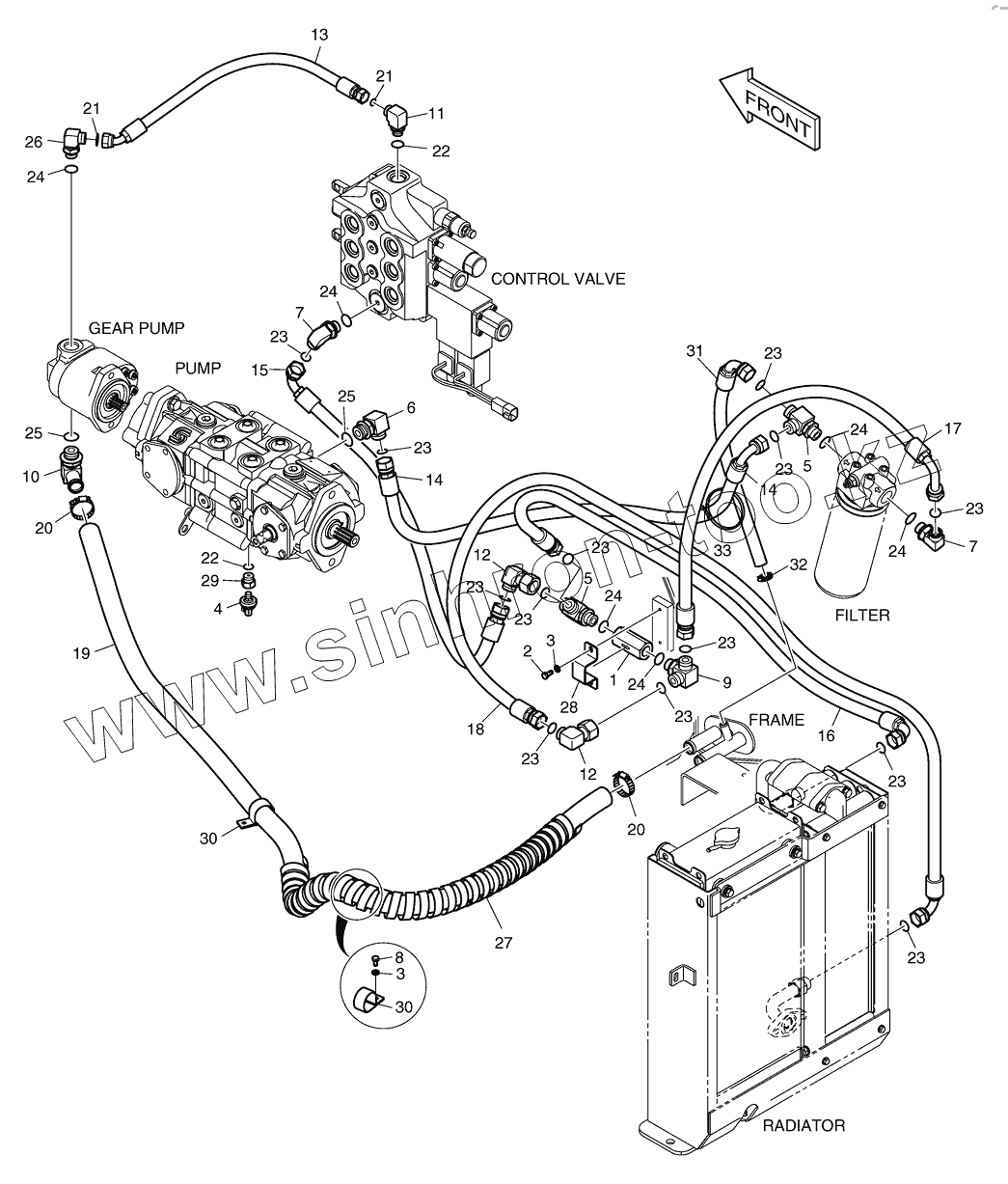

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 3130 Трубопроводы маслоохладителя
1
10
11
12
12
13
14
14
15
16
17
18
19
2
20
20
21
21
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
25
25
26
27
28
29
3
3
30
30
31
32
33
4
5
5
6
7
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1022640 | VALVE;CHECK | |
| 10 | K1023075 | ELBOW | |
| 11 | DS2472001 | ELBOW | |
| 12 | K1023070 | ELBOW | |
| 13 | DS2012147 | HOSE | |
| 14 | DS2013821 | HOSE | |
| 15 | DS2013823 | HOSE | |
| 16 | DS2013190 | HOSE | |
| 17 | DS2013475 | HOSE | |
| 18 | DS2013651 | HOSE | |
| 19 | DS2076167 | HOSE | |
| 2 | S0508863 | BOLT | |
| 20 | S8450035 | CLAMP;HOSE | |
| 21 | S8030101 | O-RING | |
| 22 | S8040101 | O-RING | |
| 23 | S8030121 | O-RING | |
| 24 | S8040121 | O-RING | |
| 25 | S8040161 | O-RING | |
| 26 | K1022470 | ELBOW | |
| 27 | 2158-1003D36 | PROTECTOR;HOSE-1200L | |
| 28 | K1019823 | CLAMP | |
| 29 | DS2242026 | ADAPTER | |
| 3 | K1023146 | WASHER;HARDENED | |
| 30 | K1023054 | CLIP | |
| 31 | DS2028005 | HOSE | |
| 32 | S8450023 | CLAMP | |
| 33 | K1022971 | CLIP;BAND | |
| 4 | K1039428 | SWITCH;PRESSURE | |
| 5 | K1023087 | TEE | |
| 6 | K1023063 | ELBOW | |
| 7 | K1023073 | ELBOW | |
| 8 | S0508663 | BOLT | |
| 9 | K1022549 | TEE | |
| K1033568C | K1033568C | OIL COOLER PIPING |
