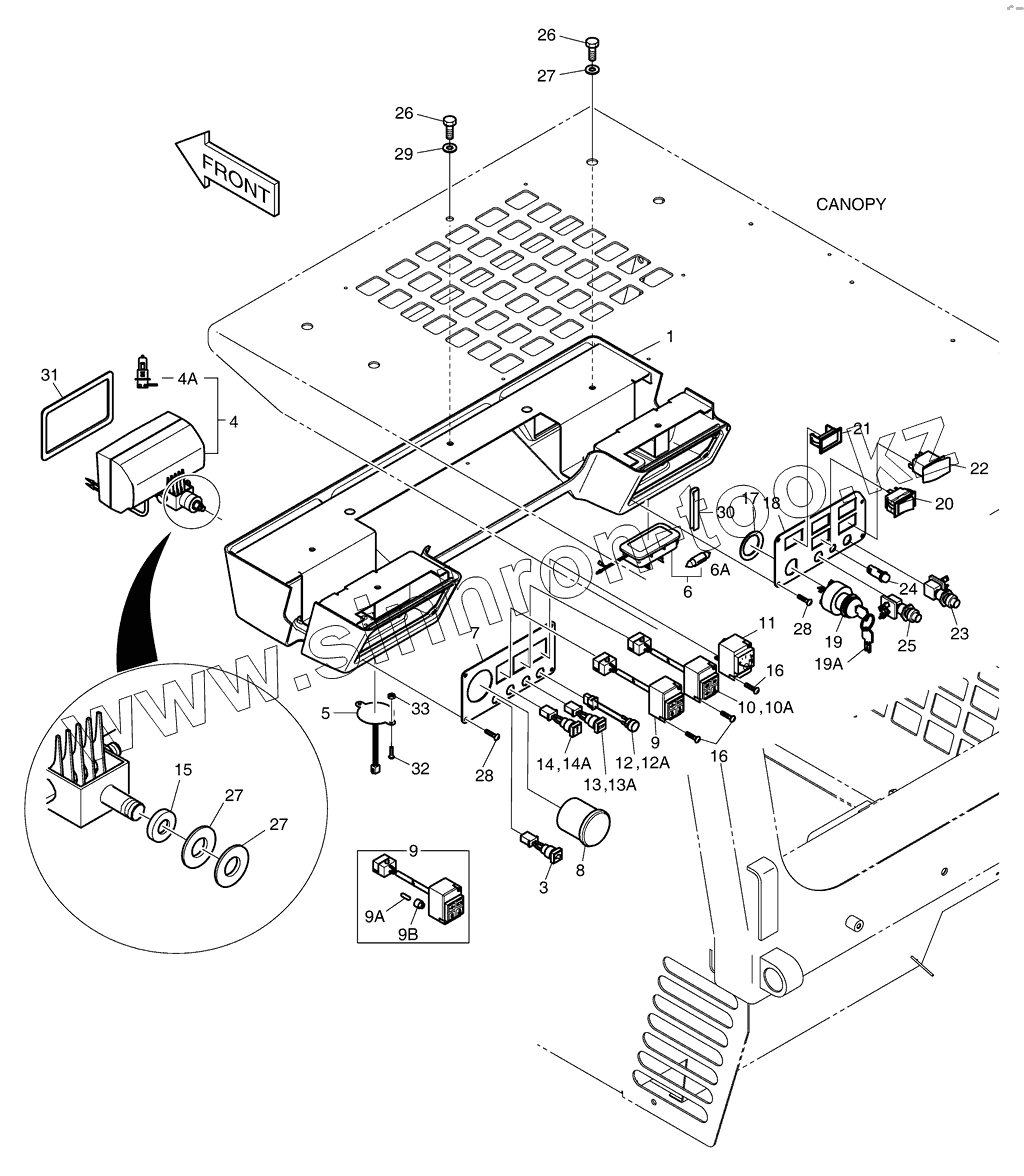

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 1340 Электрооборудование
1
10
10A
11
12
12A
13
13A
14
14A
15
16
16
17
18
19
19A
20
21
22
23
24
25
26
26
27
27
27
28
28
29
3
30
31
32
33
4
4A
5
6
6A
7
8
9
9
9A
9B
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020919 | COVER | |
| 10 | K1022998 | LAMP;WARNING | |
| 10A | K1019111 | BULB | |
| 11 | K1023040 | GAUGE;FUEL | |
| 12 | K1022896 | LAMP;PARKING | |
| 12A | K1022897 | LAMP;PILOT(PARKING) | |
| 13 | K1022999 | LAMP;PILOT(STOP) | |
| 13A | K1022899 | LAMP;PILOT(STOP) | |
| 14 | K1023000 | LAMP;PILOT | |
| 14A | K1022900 | LAMP;PILOT | |
| 15 | K1023159 | WASHER;HARDENED | |
| 16 | S3450583 | SCREW M4X0.7X12 | |
| 17 | K1029120 | SHIM | |
| 18 | K1020567 | PANEL (R.H) | |
| 19 | K1019659 | SWITCH;STARTER | |
| 19A | K1019104 | KEY;STARTER | |
| 20 | K1019048 | SWITCH | |
| 21 | K1019047 | PLUG | |
| 22 | K1020089 | SWITCH;ROCKER | |
| 23 | K1020091 | SWITCH | |
| 24 | K1020092 | INDICATOR;LAMP | |
| 25 | K1020090 | SWITCH | |
| 26 | S0509063 | BOLT | |
| 27 | K1023144 | WASHER | |
| 28 | S3450583 | SCREW M4X0.7X12 | |
| 29 | K1023146 | WASHER;HARDENED | |
| 3 | K1036421 | LAMP;ENGINE CHECK | |
| 30 | K1019747 | STRIP;BULK | |
| 31 | K1020237 | SEAL;BULK | |
| 32 | S3450353 | SCREW M3X0.5X12 | |
| 33 | S4012003 | NUT | |
| 4 | K1022967 | LAMP | |
| 4A | 2515-1016D2 | BULB | |
| 5 | K1022920 | BUZZER;PILOT | |
| 6 | K1023001 | LAMP;ROOM | |
| 6A | 2515-1021D6 | BULB | |
| 7 | K1020568 | PANEL | |
| 8 | K1019658 | METER;HOUR | |
| 9 | K1038497 | LAMP;WARNING | |
| 9A | 515-00001A | BULB | |
| 9B | 532-00001 | SOCKET;BULB | |
| 300605-00024 | 300605-00024 | INSTRUMENT ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
