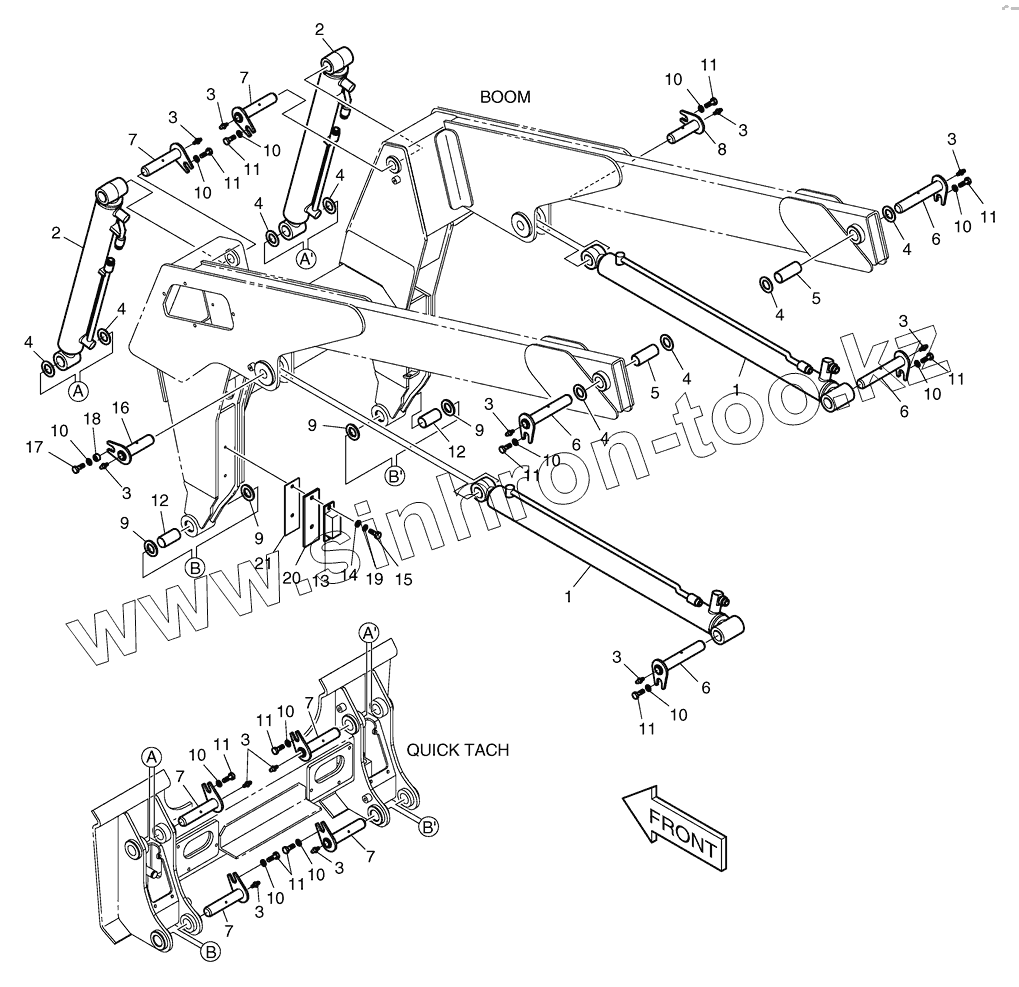

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 1200 Установка стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
10
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
12
12
13
14
15
16
17
18
19
2
2
2
2
20
21
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
8
9
9
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1022578 CYLINDER;BOOM
10 K1023144 WASHER
11 S0508663 BOLT
12 K1020151 BUSHING
13 K1020012 PAD;RUBBER
14 K1023147 WASHER;HARDENED
15 S0512263 BOLT M10X1.5X30
16 K1020047 PIN
17 S0509063 BOLT
18 K1020049 SPACER
19 S5102603 WASHER;SPRING M10
2 K1022648 CYLINDER;BUCKET
2 K1022648A CYLINDER;BUCKET
20 K1020162 PLATE;STOPPER
21 K1020163 SPACER
3 K1019735 NIPPLE;GREASE
4 K1019801 SHIM
5 K1022243 BUSHING
6 K1019986 PIN
7 K1019967 PIN
8 K1022266 PIN
9 K1022544 SEAL;DUST
K1019979A K1019979A HINGE BOOM & BUCKET
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
