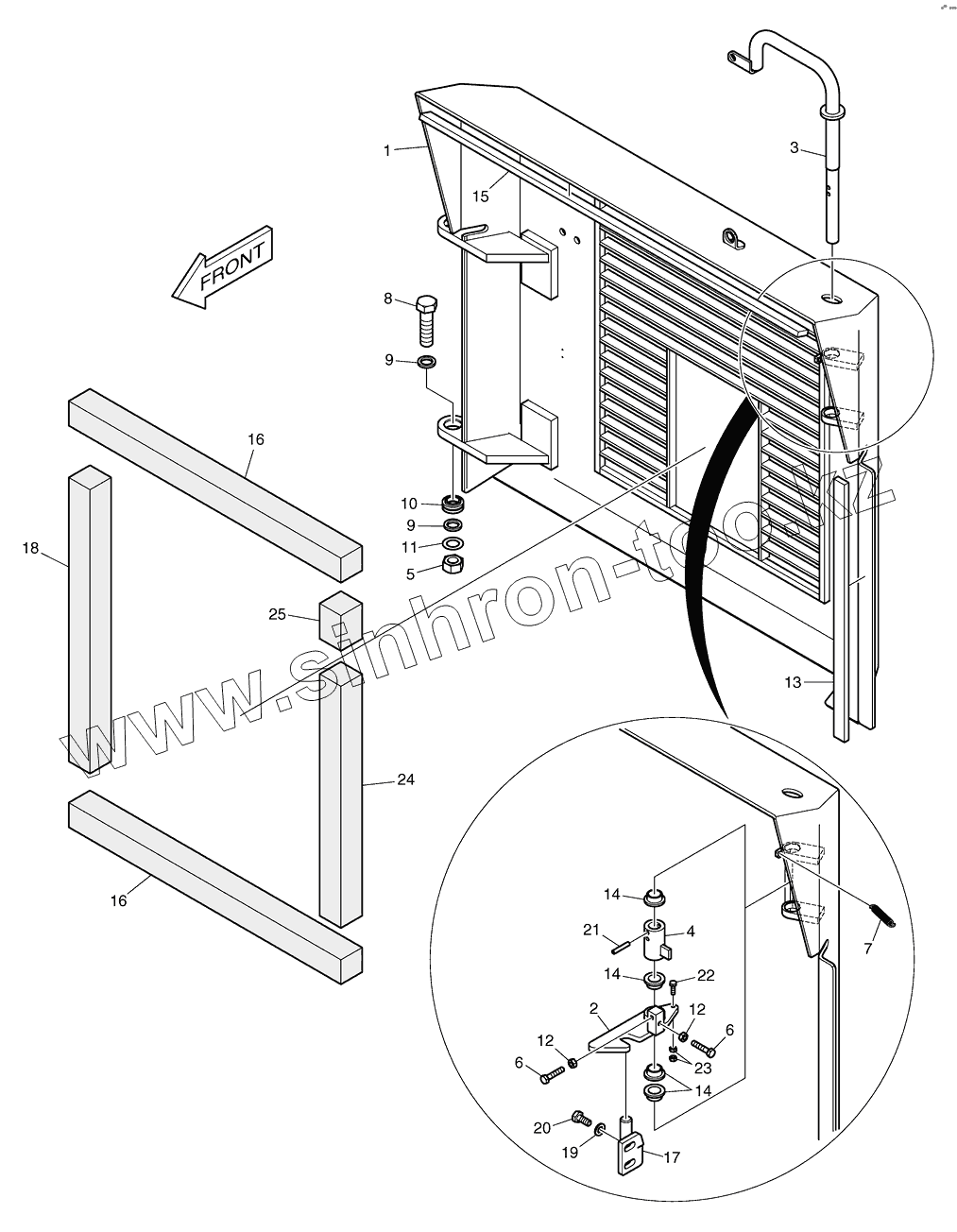

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 1140 Задняя дверь

Тип техники

Марка

Модель

Схема

1

10

11

12

12

13

14

14

14

15

16

16

17

18

19

2

20

21

22

23

24

25

3

4

5

6

6

7

8

9

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	K1033349A		DOOR;REAR
10	K1022261		BEARING;SPHERICAL
11	K1019754		SPACER;DOOR HINGE
12	S4016543		NUT
13	K1021125		SPONGE
14	K1022262		BUSHING
15	K1022271		SPONGE
16	K1041282		FOAM
17	K1019961		HOOK
18	K1033092		FOAM
19	K1023147		WASHER;HARDENED
2	K1021094		LATCH
20	S0512066		BOLT
21	S5740950		PIN;SPRING
22	S0504863		BOLT
23	S4016333		NUT
24	K1041279		SPONGE
25	K1041280		SPONGE
3	K1021099		LEVER
4	K1021098		STOPPER
5	S4017143		NUT
6	S0509463		BOLT
7	K1019750		SPRING
8	S0570366		BOLT M20X2.5X75
9	K1022260		SPACER
K1033348A	K1033348A		REAR DOOR ASS'Y

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
