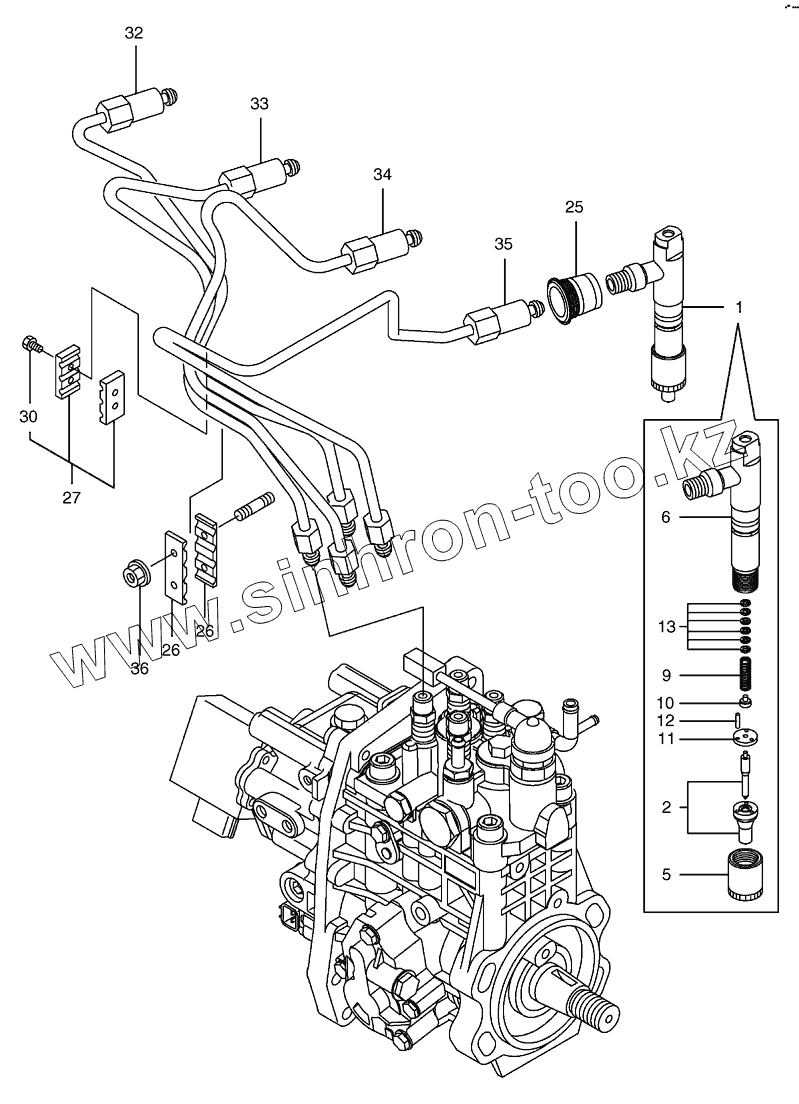

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus (Tier3). 023 Топливные трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
2
25
26
26
27
30
32
33
34
35
36
5
6
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K9006472 INJECTOR ASS'Y
10 2.427-00019 SEAT;NOZZLE SPRING
11 2.412-00266 PLATE;STOP
12 2.123-00088 PIN
13 2.180-00611 SHIM ASS'Y
2 K9006473 NOZZLE ASS'Y
25 2.180-01245 SEAL;PIPE
26 K9006071 BRACKET
27 K9004752 RETAINER;INJ PIPE
30 2.120-00050 BOLT M4X14
32 K9006109 PIPE ASS'Y
33 K9006110 PIPE ASS'Y
34 K9006111 PIPE ASS'Y
35 K9006112 PIPE ASS'Y
36 2.121-00092 NUT
5 2.121-00085 NUT
6 K9006106 HOLDER ASS'Y;NOZZLE
9 2.131-00258 SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
