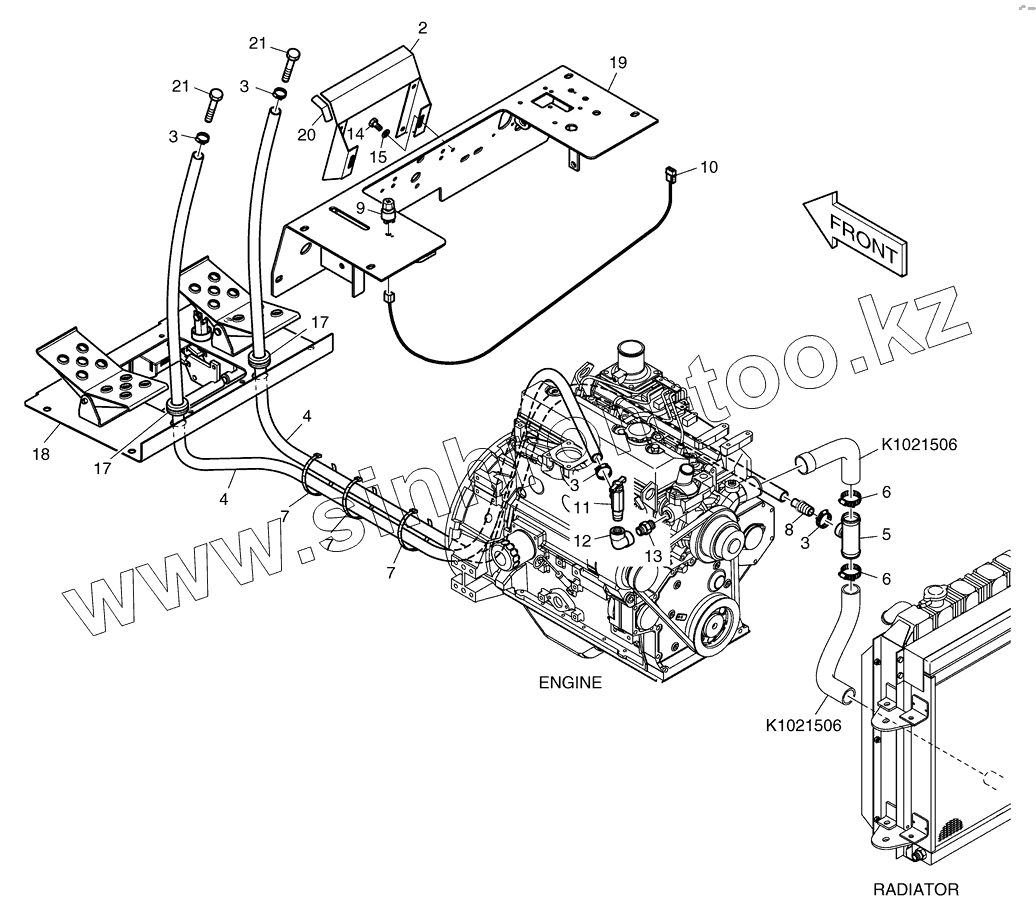

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 6780 Трубопроводы отопителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
13
13
14
15
17
17
18
19
2
20
21
21
3
3
3
3
4
4
5
6
6
7
7
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
10 K1021018 HARNESS;HEATER
11 K1023100 VALVE
12 K1023486 ELBOW
13 DS2258009 ADAPTER
13 DS2258026 ADAPTER
14 S0508663 BOLT
15 DS0401175 WASHER;HARDENED
17 S994012H GROMMET
18 K1023487 PEDAL ASS'Y
19 K1021629 PLATE;UPPER
2 K1021026 BRACKET
20 K1019747 STRIP;BULK
21 K1023105 BOLT
3 S8450016 CLAMP;HOSE
4 K1023101 HOSE;BULK
5 K1023488 TUBE
6 S8450035 CLAMP;HOSE
7 K1022971 CLIP;BAND
8 K1023484 ADAPTER
9 K1019697 SWITCH
K1045520 K1045520 CAB HEATER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
