Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 6750 Дополнительное освещение
1
10
10
10
10A
10B
10C
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15A
15B
15C
16
17
18
18
18
18
19
19
1A
1B
1C
1C
2
20
20
21
21
22
22
22
22
23
24
25
26
26
27
27
27
27
28
28
29
2A
2B
2C
2C
3
3
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
9
9

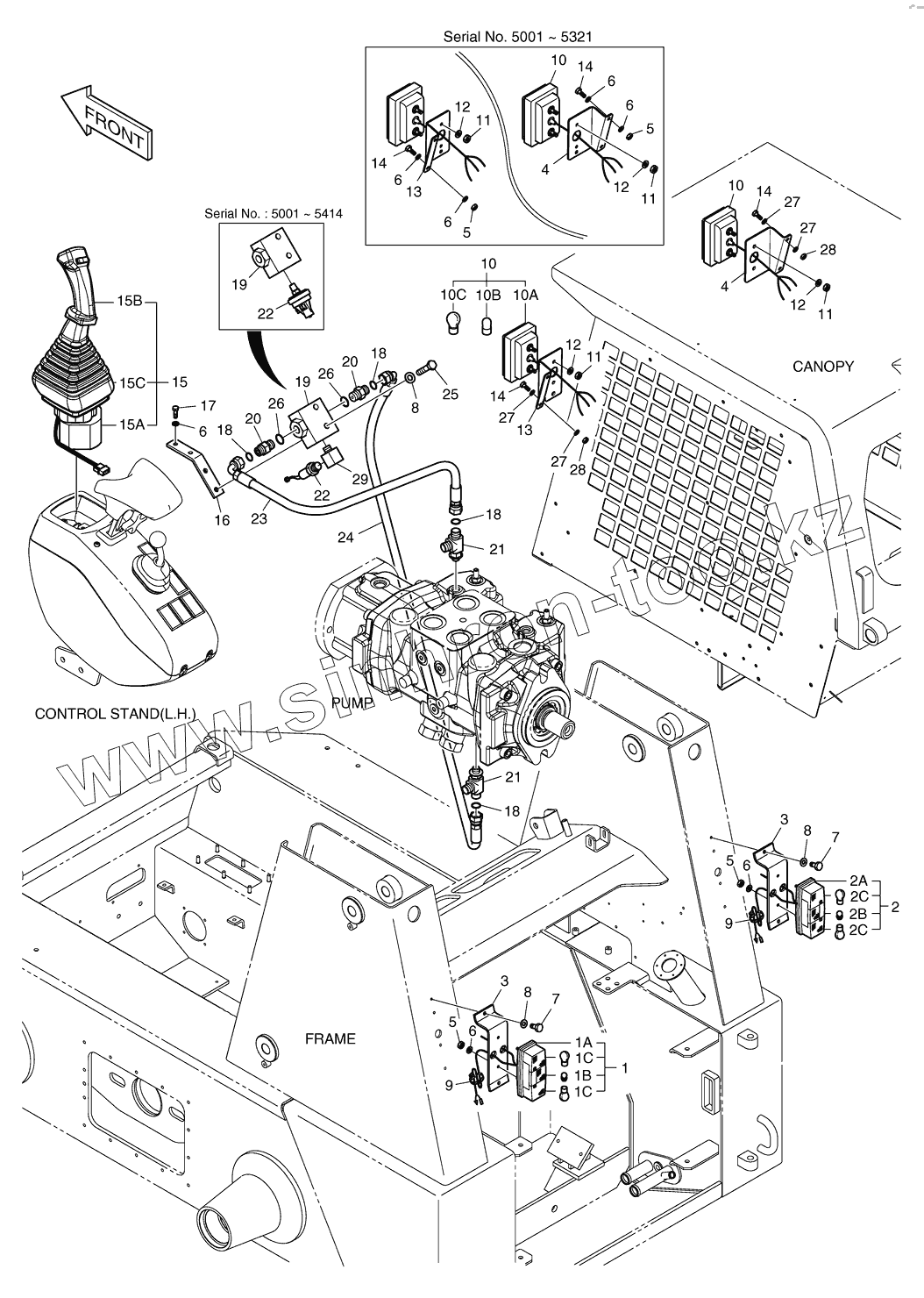

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020959 | LAMP;REAR(L.H) | |
| 10 | K1020957 | LAMP;HEAD | |
| 10A | K1024671 | LAMP;COMBI | |
| 10B | S863105H | BULB 12V 5W | |
| 10C | S864121H | BULB 12V 21W | |
| 11 | S4012333 | NUT M6X1.0 | |
| 12 | S5000313 | WASHER;PLAIN | |
| 13 | K1021965 | BRACKET;LAMP(L.H) | |
| 13 | K1021965A | BRACKET;LAMP(L.H) | |
| 14 | S0502963 | BOLT | |
| 14 | S0504863 | BOLT | |
| 15 | K1022807 | VALVE;JOYSTICK | |
| 15 | K1022807A | VALVE;JOYSTICK | |
| 15A | K1024067A | HST BODY | |
| 15B | K1024065 | HANDLE | |
| 15C | K1024072 | BOOT | |
| 16 | K1022229 | BRACKET | |
| 17 | S0503163 | BOLT | |
| 18 | S8030041 | O-RING | |
| 19 | K1022653 | VALVE;SHUTTLE | |
| 1A | K1024673 | LAMP;REAR COMBI | |
| 1B | S863110H | BULB 12V 10W | |
| 1C | S864121H | BULB 12V 21W | |
| 2 | K1020958 | LAMP;REAR(R.H) | |
| 20 | K1023081 | ADAPTER | |
| 21 | DS2376024 | TEE | |
| 22 | K1022540 | SWITCH;PRESSURE | |
| 22 | K1039428 | SWITCH;PRESSURE | |
| 23 | DS2013781 | HOSE | |
| 24 | DS2013431 | HOSE | |
| 25 | S0509463 | BOLT | |
| 26 | S8040061 | O-RING | |
| 27 | DS0401171 | WASHER;HARDENED | |
| 28 | K1023117 | NUT;LOCK | |
| 29 | DS2288001 | ELBOW | |
| 2A | K1024672 | LAMP;REAR COMBI | |
| 2B | S863110H | BULB 12V 10W | |
| 2C | S864121H | BULB 12V 21W | |
| 3 | K1020791 | BRACKET | |
| 4 | K1021966 | BRACKET;LAMP(R.H) | |
| 4 | K1021966A | BRACKET;LAMP(R.H) | |
| 5 | S4012233 | NUT M5X0.8 | |
| 5 | S4012233 | NUT M5X0.8 | |
| 6 | S5000213 | WASHER;PLAIN | |
| 6 | S5000213 | WASHER;PLAIN | |
| 7 | K1023128 | SCREW | |
| 8 | S5010513 | WASHER;PLAIN M8 | |
| 9 | K1022971 | CLIP;BAND | |
| K1022209C | K1022209C | LIGHTING SYSTEM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
