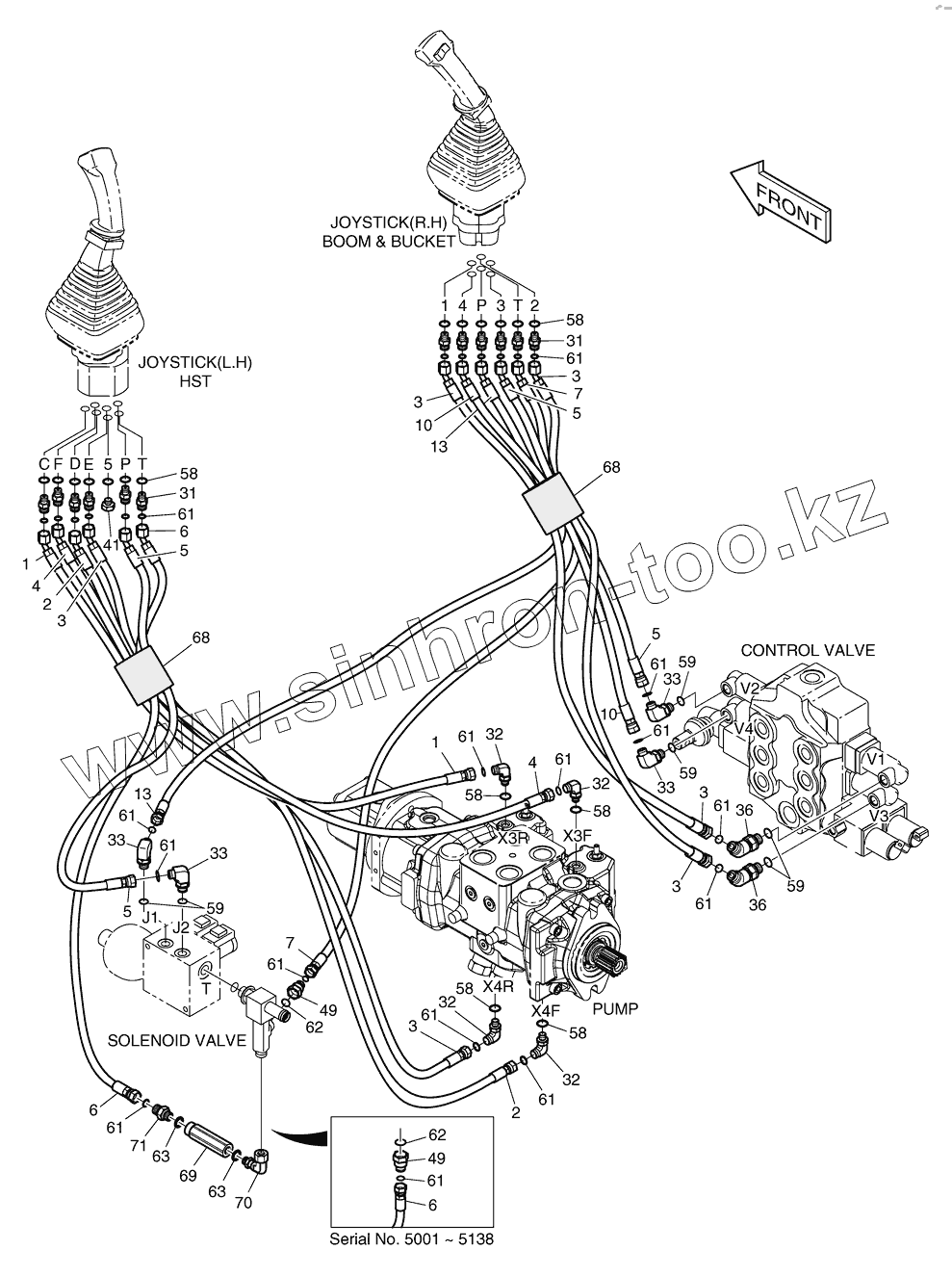

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 6550 Трубопроводы управления
1
1
10
10
13
13
2
2
3
3
3
3
3
3
31
31
32
32
32
32
33
33
33
33
36
36
4
4
41
49
49
49
49
5
5
5
5
58
58
58
58
58
58
59
59
59
59
6
6
6
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
61
62
62
63
63
68
68
69
7
7
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DS2012319 | HOSE | |
| 10 | DS2012325 | HOSE | |
| 13 | DS2012329 | HOSE | |
| 2 | DS2012320 | HOSE | |
| 3 | DS2012321 | HOSE | |
| 31 | K1023082 | ADAPTER | |
| 32 | K1023059 | ELBOW | |
| 33 | K1023060 | ELBOW | |
| 36 | DS2338030 | ELBOW | |
| 4 | DS2012322 | HOSE | |
| 41 | DS2901017 | PLUG | |
| 49 | K1023084 | REDUCER | |
| 49 | K1023084 | REDUCER | |
| 5 | DS2012286 | HOSE | |
| 58 | S8040041 | O-RING | |
| 59 | S8030061 | O-RING | |
| 6 | DS2012323 | HOSE | |
| 61 | S8030041 | O-RING | |
| 61 | S8030041 | O-RING | |
| 62 | S8040061 | O-RING | |
| 63 | S8040061 | O-RING | |
| 68 | K1022224 | PROTECTOR;HOSE | |
| 69 | K1026242 | VALVE;DRAIN RELIEF | |
| 7 | DS2012234 | HOSE | |
| 70 | DS2305004 | ELBOW | |
| 71 | DS2232061 | ADAPTER | |
| K1022113 | K1022113 | PILOT PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
