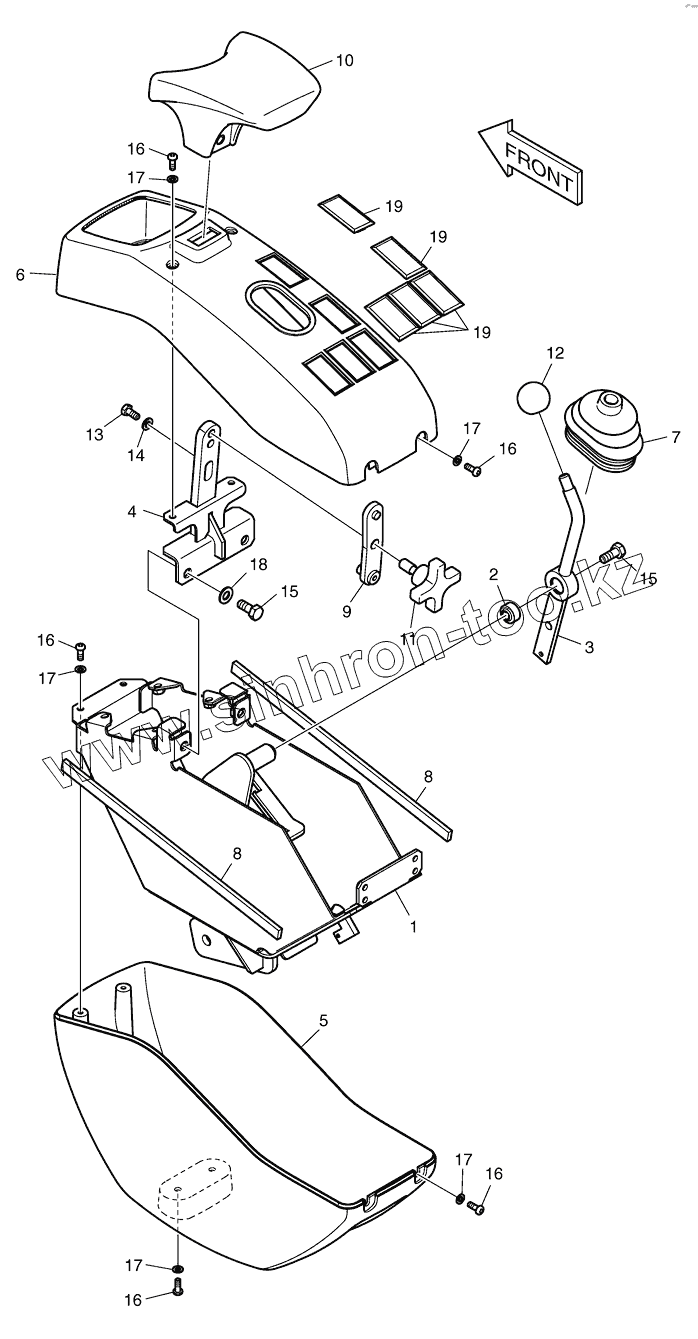

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 6500 Консоль управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
13
14
15
15
16
16
16
16
16
17
17
17
17
17
18
19
19
19
2
3
4
5
6
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1022014 BRACKET
10 K1022102 ARMREST
11 K1023032 KNOB
12 K1023035 KNOB
13 S0504563 BOLT
14 S5010313 WASHER;PLAIN
15 S0508863 BOLT
16 S3450843 SCREW M5X0.8X14
17 S5000213 WASHER;PLAIN
18 S5010513 WASHER;PLAIN M8
19 K1022140 PLUG
2 K1022251 BEARING;SPHERICAL
3 K1022008 LEVER
4 K1022094 BRACKET
5 K1022097 CASE;STAND LOWER
6 K1022098 CASE;STAND UPPER
7 822-00080 BOOTS
8 K1019071 STRIP
9 K1022101 PLATE;ARM REST(R.H)
K1022112 K1022112 STAND;RIGHT HAND
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
