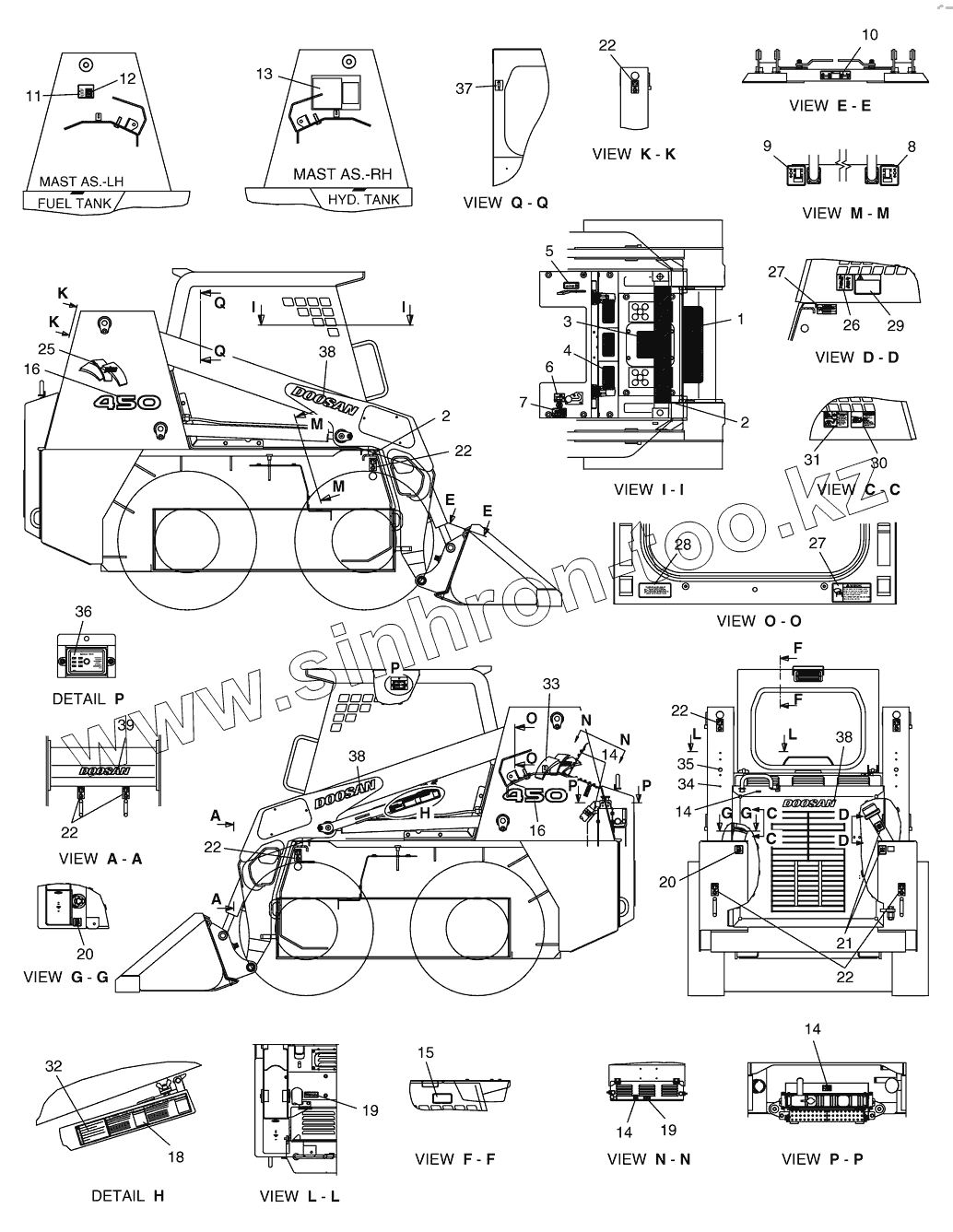

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 5100 Таблички
1
10
11
12
13
14
14
14
14
15
16
16
18
19
19
2
2
20
20
21
22
22
22
22
22
22
25
26
27
27
28
29
3
30
31
32
33
34
35
36
37
38
38
38
39
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1019988 | PLATE;ANTI SKID | |
| 10 | K1019866 | FILM;LATCHES ENGAGED | |
| 11 | K1022127A | PLATE;NAME | |
| 12 | K1019757 | RIVET | |
| 13 | K1019997 | FILM;SERVICE SCHEDULE | |
| 14 | K1019089 | FILM;WARNING(FAN) | |
| 15 | K1019803 | FILM;E/G START STOP | |
| 16 | K1021658 | FILM;450 | |
| 18 | K1019862 | FILM;BOOM LOCK | |
| 19 | K1019869 | FILM;HOT EXHAUST MUF | |
| 2 | K1019913 | PLATE;ANTI SKID | |
| 20 | K1020026 | FILM;DIESEL | |
| 21 | K1020028 | FILM;HYD OIL | |
| 22 | K1020027 | FILM;SYMBOL | |
| 25 | K1021654 | FILM;NAME | |
| 26 | K1019987 | FILM;PEDAL OPERATING | |
| 27 | K1019870 | FILM;CANOPY LOCK | |
| 28 | K1022131 | DECAL;FOPS/ROPS | |
| 29 | K1019990 | FILM;AVOID OVERTURN | |
| 3 | K1020722 | PLATE;ANTI SKID | |
| 30 | K1019867 | FILM;AVOID DEATH | |
| 31 | K1019865 | FILM;AVOID INJURY | |
| 32 | K1019864 | FILM;BOOM LOCK DANGER | |
| 33 | K1021653 | FILM;NAME | |
| 34 | K1019090 | PLUG | |
| 35 | K1021607 | PLUG;PLASTIC | |
| 36 | K1021883 | FILM;FUSE DIAGRAM | |
| 37 | K1019641 | FILM;EXTINGUISHER | |
| 38 | K1022128 | FILM;DOOSAN | |
| 39 | K1022129 | FILM;DOOSAN | |
| 4 | K1020723 | PLATE;ANTI SKID | |
| 5 | K1020019 | FILM;THROTTLE LEVER | |
| 6 | K1020549 | DECAL;PARK BRAKE | |
| 7 | K1020967 | FILM;AUX.PRESS.RELS.(US) | |
| 8 | K1020024 | FILM;LH LEVER | |
| 9 | K1020025 | FILM;RH LEVER | |
| K1023426A | K1023426A | NAME PLATE ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
