Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 3140 Гидросистема
1
10
11
11
11
11
11
12
12
12
12
12
12
13
14
15
15
16
17
17
18
18
19
19
19
19
2
20
20
20
21
21
22
22
22
22
22
22
22
22
22
22
22
23
23
23
23
23
23
23
23
23
23
23
23
23
26
27
27
27
28
28
29
29
3
30
34
34
35
35
36
36
37
37
37
37
37
37
37
37
37
37
37
39
39
4
40
40
43
44
45
46
47
48
48
49
49
5
5
50
6
6
7
8
9
9
9
9

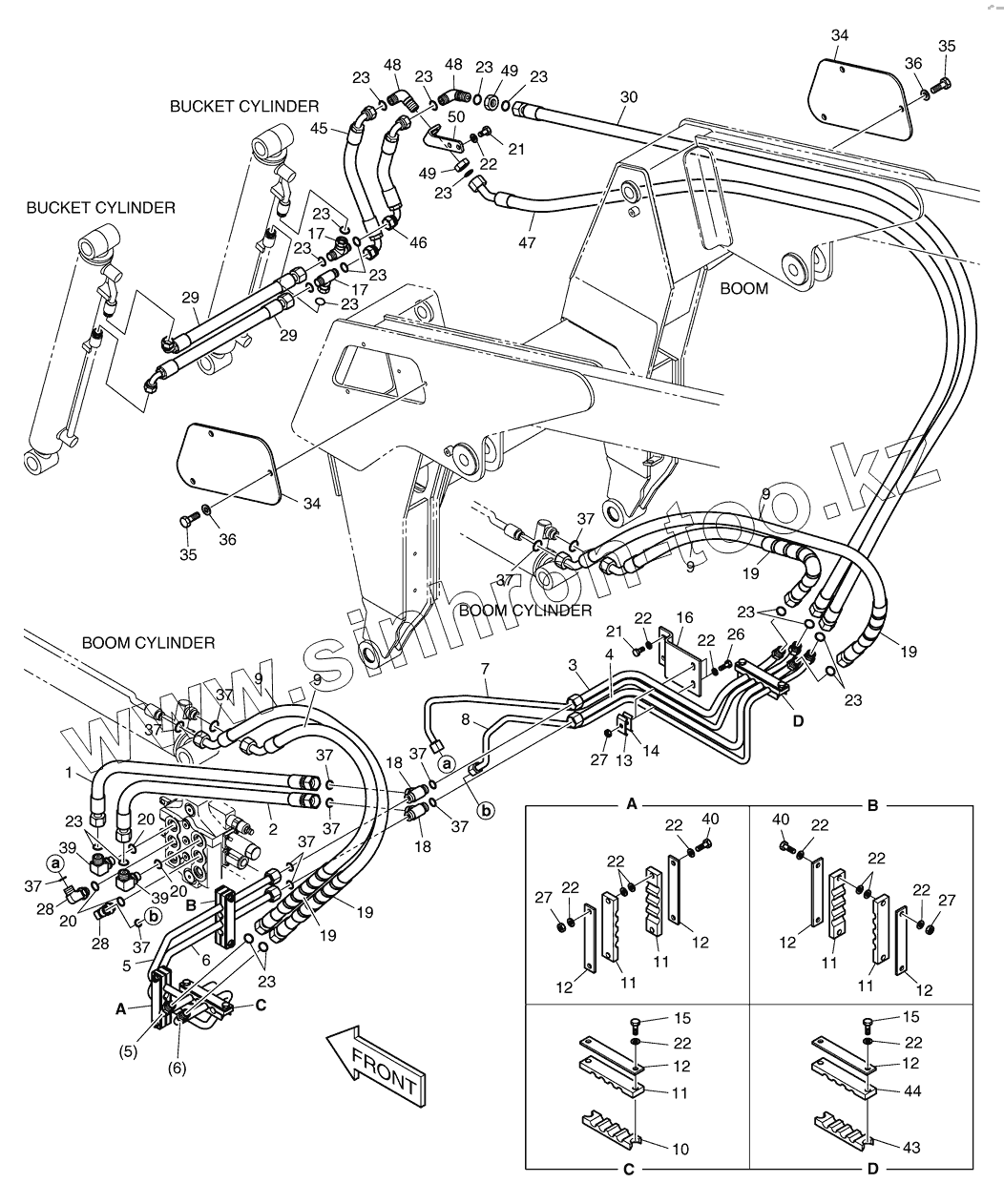

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DS2011095 | HOSE | |
| 10 | K1021153 | CLAMP | |
| 11 | K1021152 | CLAMP | |
| 12 | K1022298 | PLATE | |
| 13 | K1022296 | CLAMP | |
| 14 | K1022297 | RUBBER | |
| 15 | S0509263 | BOLT | |
| 16 | K1020397 | BRACKET | |
| 17 | K1023091 | TEE | |
| 18 | K1023093 | TEE | |
| 19 | K1019670 | PROTECTOR;HOSE | |
| 2 | DS2011259 | HOSE | |
| 20 | S8040081 | O-RING | |
| 21 | S0508863 | BOLT | |
| 22 | K1023146 | WASHER;HARDENED | |
| 23 | S8030081 | O-RING | |
| 26 | S0556163 | BOLT | |
| 27 | K1023115 | NUT;LOCK | |
| 28 | K1020072 | ELBOW | |
| 29 | DS2013059 | HOSE | |
| 3 | K1020276 | TUBE | |
| 30 | DS2011221 | HOSE | |
| 34 | K1020554 | COVER | |
| 35 | S0511863 | BOLT;HEX. | |
| 36 | S5000613 | WASHER | |
| 37 | S8030101 | O-RING | |
| 39 | K1023062 | ELBOW | |
| 4 | K1020277 | TUBE | |
| 40 | S0509863 | BOLT | |
| 43 | K1021151 | CLAMP | |
| 44 | K1021150 | CLAMP | |
| 45 | DS2023203 | HOSE | |
| 46 | DS2023202 | HOSE | |
| 47 | DS2012334 | HOSE | |
| 48 | K1023064 | ELBOW | |
| 49 | K1022480 | NUT;LOCK | |
| 5 | K1021615 | TUBE | |
| 50 | K1021925 | BRACKET | |
| 6 | K1021616 | TUBE | |
| 7 | K1020278 | TUBE | |
| 8 | K1020279 | TUBE | |
| 9 | DS2012043 | HOSE | |
| K1021604 | K1021604 | BOOM & BUCKET PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
