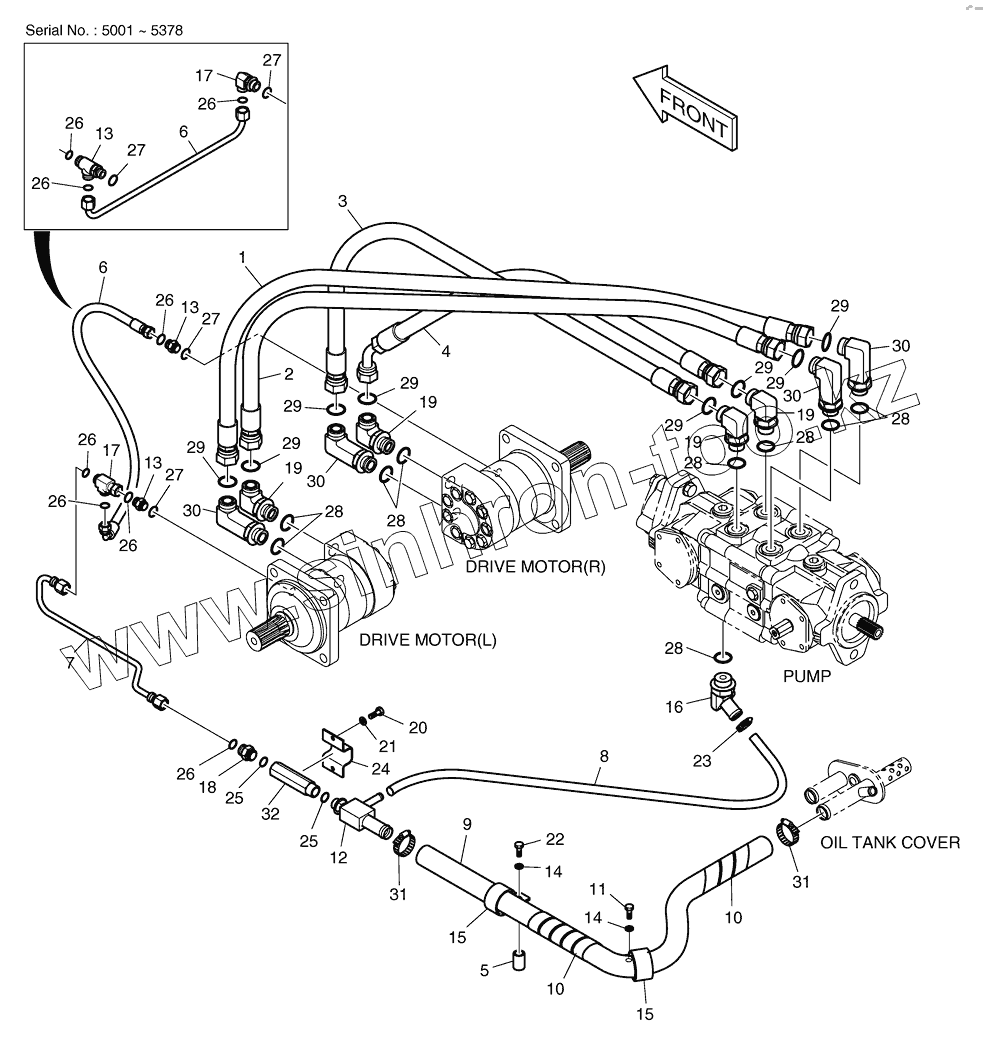

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 3121 Трубопроводы
1
10
10
11
12
13
13
13
13
13
13
14
14
15
15
16
17
17
17
17
18
19
19
19
19
2
20
21
22
23
24
25
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
27
28
28
28
28
28
28
29
29
29
29
29
29
29
29
3
30
30
30
30
31
31
32
4
5
6
6
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | DS2029049 | HOSE | |
| 10 | K1022550 | PROTECTOR;HOSE (L=110CM) | |
| 11 | S0508663 | BOLT | |
| 12 | K1020748 | TEE;BULK | |
| 13 | DS2232066 | ADAPTER | |
| 13 | K1023089 | TEE | |
| 14 | K1023146 | WASHER;HARDENED | |
| 15 | K1023054 | CLIP | |
| 16 | K1020067 | ELBOW | |
| 17 | K1019114 | TEE | |
| 17 | K1020087 | ELBOW | |
| 18 | K1022556 | ADAPTER;FILTER | |
| 19 | K1023073 | ELBOW | |
| 2 | DS2029047 | HOSE | |
| 20 | S0504663 | BOLT | |
| 21 | DS0401171 | WASHER;HARDENED | |
| 22 | S0556363 | BOLT | |
| 23 | S8450016 | CLAMP;HOSE | |
| 24 | K1019912 | BRACKET | |
| 25 | S8040081 | O-RING | |
| 26 | S8030061 | O-RING | |
| 26 | S8030061 | O-RING | |
| 27 | S8040061 | O-RING | |
| 28 | S8040121 | O-RING | |
| 29 | S8030121 | O-RING | |
| 3 | DS2029048 | HOSE | |
| 30 | K1020820 | ELBOW | |
| 31 | S8450035 | CLAMP;HOSE | |
| 32 | K1022559 | VALVE;DRAIN | |
| 4 | DS2012294 | HOSE | |
| 5 | K1019695 | SPACER | |
| 6 | DS2013591 | HOSE | |
| 6 | K1022204 | TUBE | |
| 7 | K1022074 | TUBE | |
| 8 | K1023095 | HOSE;BULK (L=30CM) | |
| 9 | K1023094 | HOSE;BULK (L=395CM) | |
| K1022075A | K1022075A | DRIVING PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
