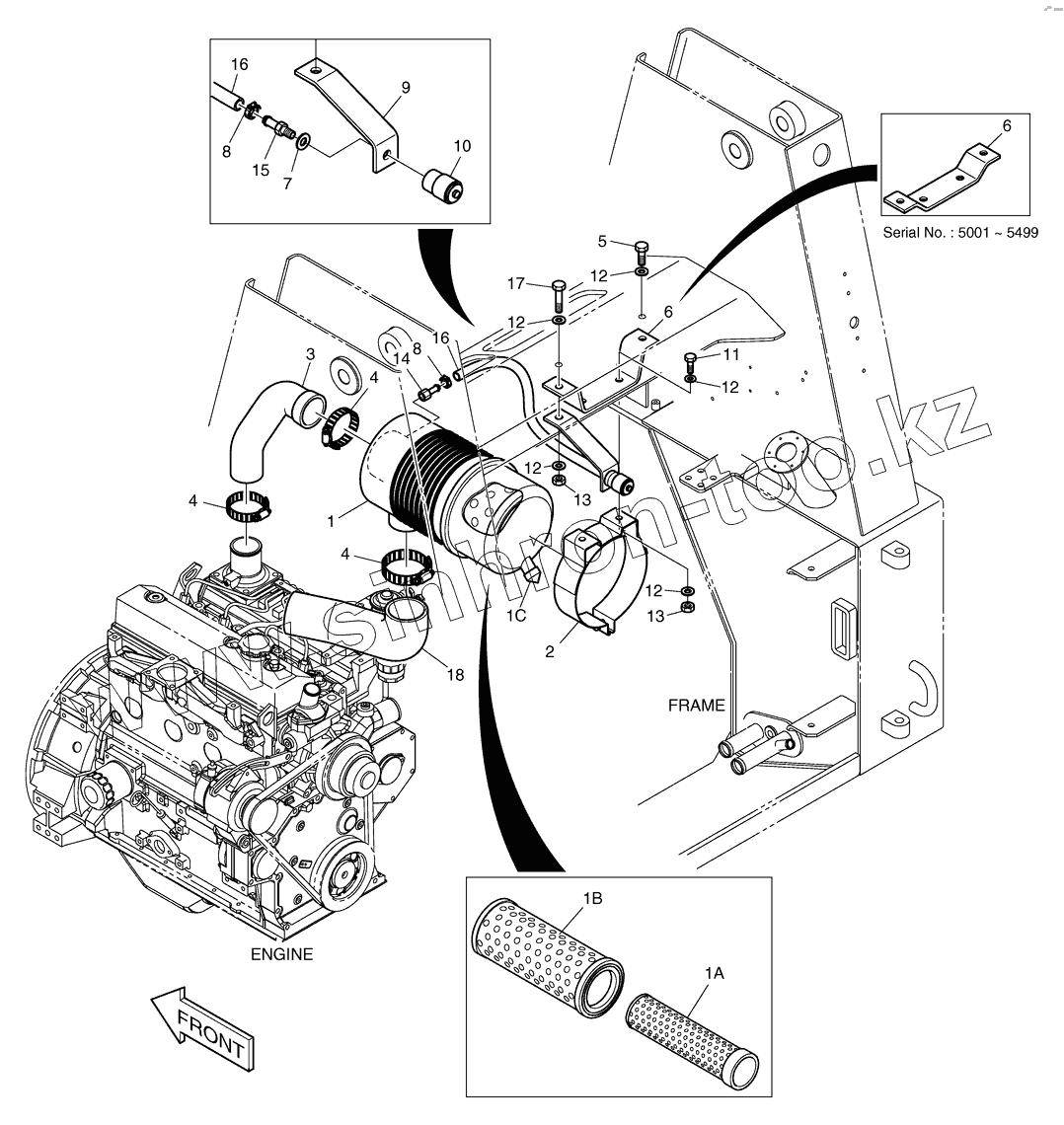

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 2150 Воздухоочиститель

Тип техники

Марка

Модель

Схема

1

10

11

12

12

12

12

12

13

13

14

15

16

16

17

18

1A

1B

1C

2

3

3

4

4

4

5

6

6

6

6

7

8

8

9

Позиция на иллюстрации	Заводской номер детали		Название детали
1	204-00030		CLEANER;AIR
10	K1019645		INDICATOR;DUST
11	S0508863		BOLT
12	K1023146		WASHER;HARDENED
13	S4016533		NUT
14	K1022331		REDUCER
15	K1022324		ADAPTER
16	K1022325		HOSE;BULK (L=40CM)
17	S0509263		BOLT
18	K1019100		HOSE;AIR INLET
1A	474-00025		ELEMENT;INNER
1B	474-00024		ELEMENT;OUTER
1C	K1019101		VALVE;VACUATOR
2	K1019099		CLAMP
3	K1021504		HOSE;AIR CLEANER
3	K1033957		HOSE;AIR CLEANER
4	S8450066		CLAMP;HOSE
5	S0509063		BOLT
6	K1021122		BRACKET
6	K1033956		BRACKET
7	K1023150		WASHER;HARDENED
8	S8450006		CLAMP;HOSE
9	K1021130		PLATE
400414-00061	400414-00061		CLEANER ASSY,AIR
