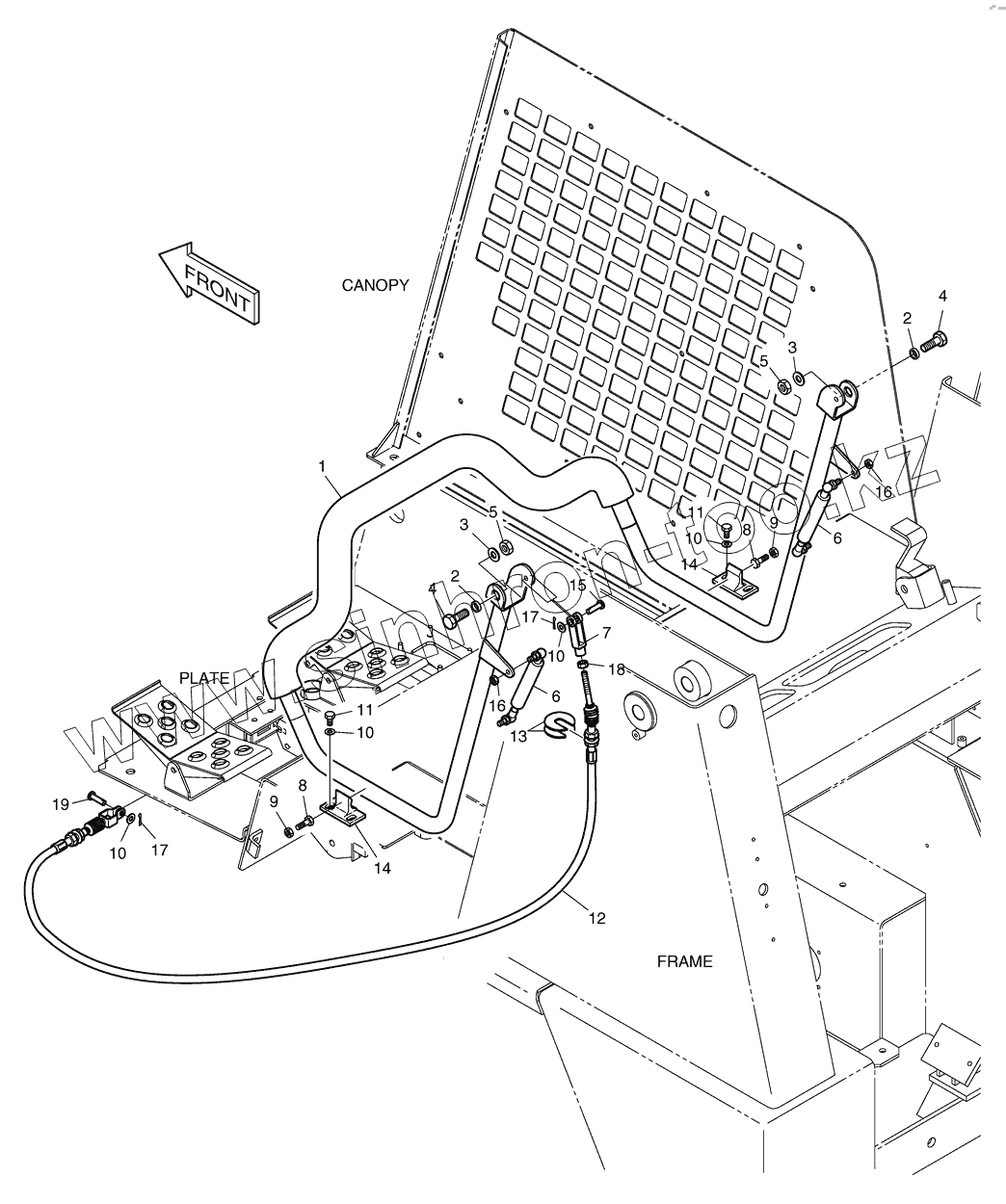

Каталог запасных частей к технике: Doosan Мини-погрузчик 450 Plus. 1270 Ограждение сиденья

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
10
10
11
11
12
13
14
14
15
16
16
17
17
18
19
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1019985 BAR;SEAT
10 K1023146 WASHER;HARDENED
11 S0508663 BOLT
12 K1020130 CABLE
13 K1020099 SPACER
14 K1019769 BLOCK
15 S5760212 PIN;CLEVIS
16 K1023115 NUT;LOCK
17 S180333H PIN
18 S4016333 NUT
19 S5760192 PIN
2 K1022280 SPACER
3 S5000713 WASHER;PLAIN
4 S0560463 BOLT
5 S4016743 NUT
6 K1022290 CYLINDER;GAS
7 K1019640 YOKE
8 S0509063 BOLT
9 S4016543 NUT
K1020488 K1020488 SEAT BAR ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
