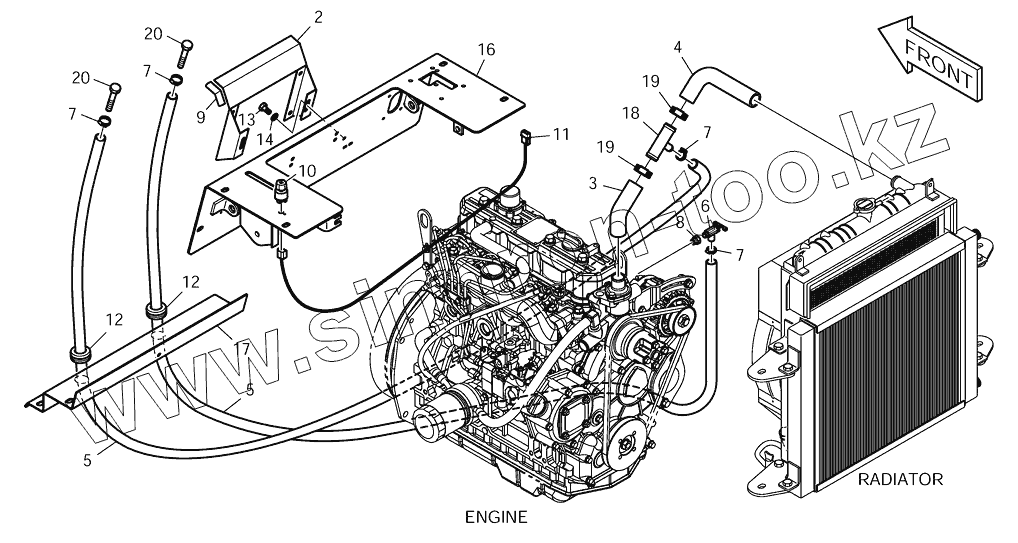

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6780 Трубопроводы отопителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
11
12
12
13
14
16
17
18
19
19
2
20
20
3
4
5
5
6
7
7
7
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
10 K1019697 SWITCH
11 K1021018 HARNESS;HEATER
12 S994012H GROMMET
13 S0508663 BOLT
14 DS0401175 WASHER;HARDENED
16 K1021864 PLATE;UPPER
17 K1021034 PLATE;FLOOR
18 K1021441 TEE
19 S8450044 CLAMP;HOSE
2 K1021026 BRACKET
20 K1023105 BOLT
3 K1026350 HOSE;RADIATOR INLET
4 K1026351 HOSE;RADIATOR INLET
5 K1023101 HOSE;BULK
6 K1023100 VALVE
7 S8450016 CLAMP;HOSE
8 K1023096 REDUCER
9 K1019747 STRIP;BULK
K1045518 K1045518 CAB HEATER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
