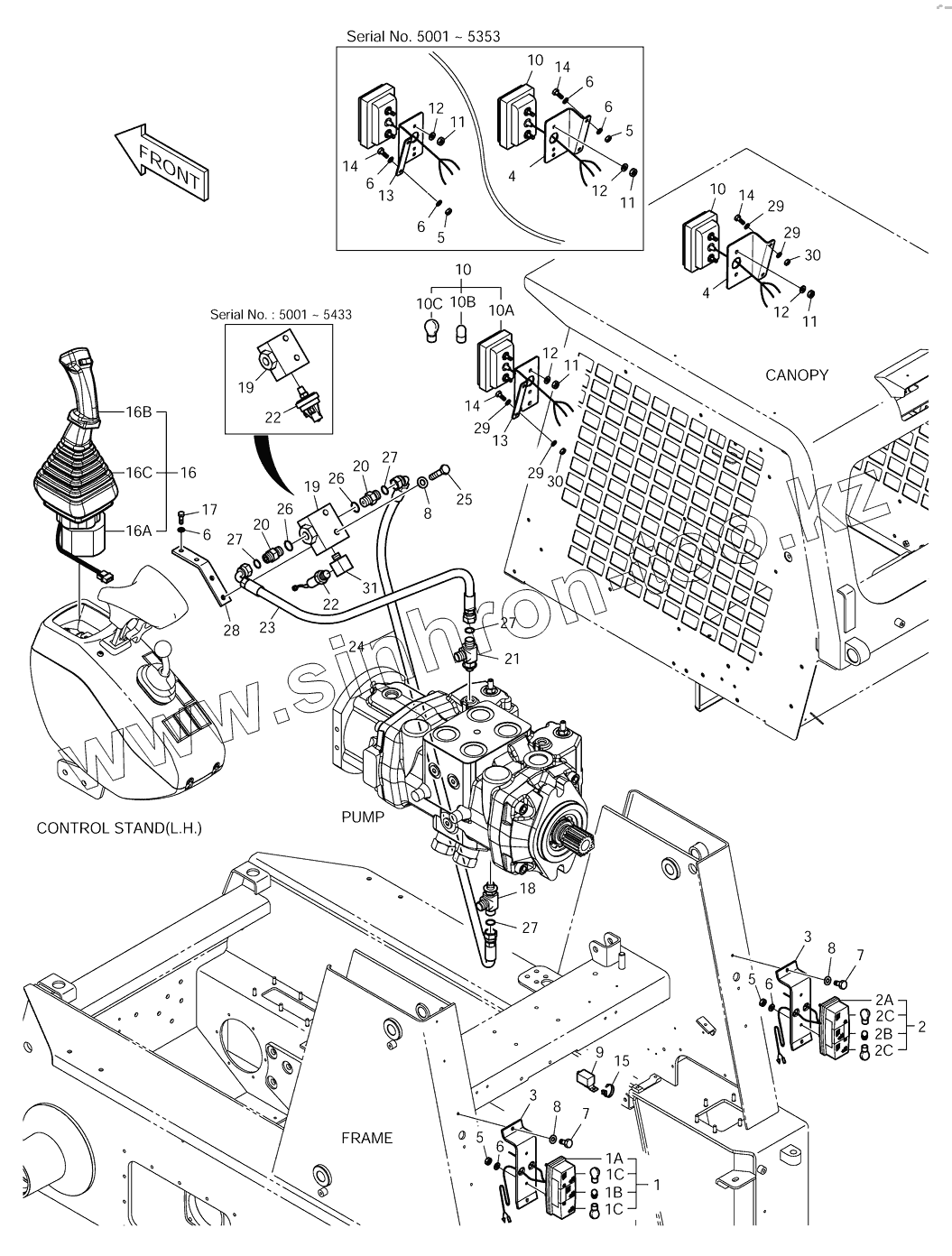

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6760 Дополнительное освещение
1
10
10
10
10A
10B
10C
11
11
11
11
12
12
12
12
13
13
13
13
14
14
14
14
14
14
14
14
15
16
16
16A
16B
16C
17
18
19
19
1A
1B
1C
1C
2
20
20
21
22
22
22
22
23
24
25
26
26
27
27
27
27
28
29
29
29
29
2A
2B
2C
2C
3
3
30
30
31
4
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020959 | LAMP;REAR(L.H) | |
| 10 | K1020957 | LAMP;HEAD | |
| 10A | K1024671 | LAMP;COMBI | |
| 10B | S863105H | BULB 12V 5W | |
| 10C | S864121H | BULB 12V 21W | |
| 11 | S4012333 | NUT M6X1.0 | |
| 12 | S5000313 | WASHER;PLAIN | |
| 13 | K1021965 | BRACKET;LAMP(L.H) | |
| 13 | K1021965A | BRACKET;LAMP(L.H) | |
| 14 | S0502963 | BOLT | |
| 14 | S0504863 | BOLT | |
| 15 | K1022971 | CLIP;BAND | |
| 16 | K1022807 | VALVE;JOYSTICK | |
| 16 | K1022807A | VALVE;JOYSTICK | |
| 16A | K1024067A | HST BODY | |
| 16B | K1024065 | HANDLE | |
| 16C | K1024072 | BOOT | |
| 17 | S0503163 | BOLT | |
| 18 | K1022232 | TEE | |
| 19 | K1022653 | VALVE;SHUTTLE | |
| 1A | K1024673 | LAMP;REAR COMBI | |
| 1B | S863110H | BULB 12V 10W | |
| 1C | S864121H | BULB 12V 21W | |
| 2 | K1020958 | LAMP;REAR(R.H) | |
| 20 | K1023081 | ADAPTER | |
| 21 | DS2376024 | TEE | |
| 22 | K1022540 | SWITCH;PRESSURE | |
| 22 | K1039428 | SWITCH;PRESSURE | |
| 23 | DS2013782 | HOSE | |
| 24 | DS2013431 | HOSE | |
| 25 | S0509463 | BOLT | |
| 26 | S8040061 | O-RING | |
| 27 | S8030041 | O-RING | |
| 28 | K1022229 | BRACKET | |
| 29 | DS0401171 | WASHER;HARDENED | |
| 2A | K1024672 | LAMP;REAR COMBI | |
| 2B | S863110H | BULB 12V 10W | |
| 2C | S864121H | BULB 12V 21W | |
| 3 | K1020791 | BRACKET | |
| 30 | K1023117 | NUT;LOCK | |
| 31 | DS2288001 | ELBOW | |
| 4 | K1021966 | BRACKET;LAMP(R.H) | |
| 4 | K1021966A | BRACKET;LAMP(R.H) | |
| 5 | S4012233 | NUT M5X0.8 | |
| 5 | S4012233 | NUT M5X0.8 | |
| 6 | S5000213 | WASHER;PLAIN | |
| 6 | S5000213 | WASHER;PLAIN | |
| 7 | K1023128 | SCREW | |
| 8 | S5010513 | WASHER;PLAIN M8 | |
| 9 | 2525-1010 | UNIT;BLINKER | |
| 9 | 2525-1012 | UNIT;BLINKER | |
| K1022201C | K1022201C | LIGHTING SYSTEM |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
