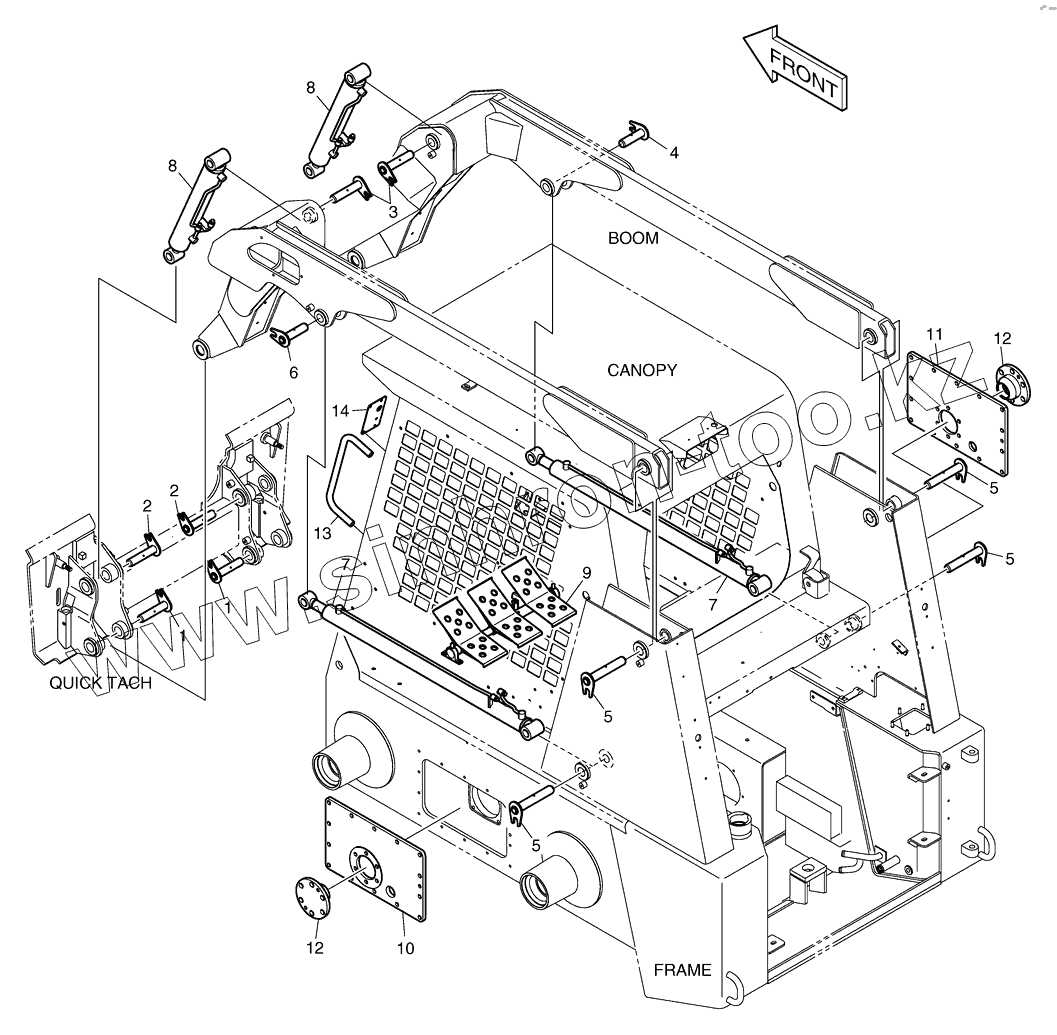

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6660 Крепление рабочего оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
11
12
12
13
14
2
2
3
4
5
5
5
6
7
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1021407 PIN
10 K1021428 COVER(L.H)
11 K1021429 COVER(R.H)
12 K1021430 HOUSING
13 K1021431 STAY
14 K1021432 BRACKET
2 K1021408 PIN
3 K1021409 PIN
4 K1021410 PIN
5 K1021411 PIN
6 K1021412 PIN
7 K1022620 CYLINDER;BOOM
8 K1022642 CYLINDER;BUCKET
9 K1021413 PEDAL ASS'Y
K1021406 K1021406 HINGE GROUP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
