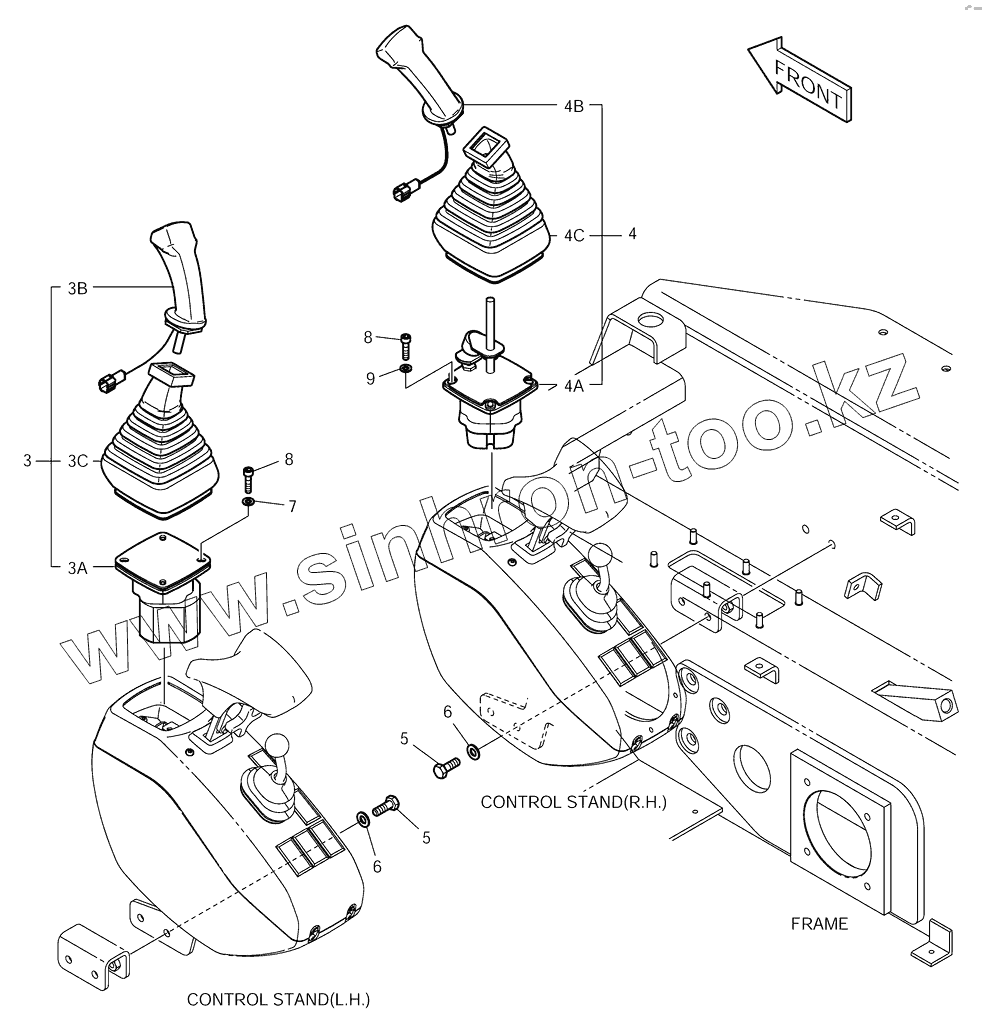

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6480 Установка джойстика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3
3
3A
3A
3B
3C
4
4A
4B
4C
5
5
6
6
7
8
8
9
Позиция на иллюстрации Заводской номер детали Название детали
3 K1022794 JOYSTICK ASS'Y(L.H)
3 K1022794A JOYSTICK ASS'Y(L.H)
3A K1024067 JOYSTICK(HST)
3A K1024067A HST BODY
3B K1024064 HANDLE;HST(L.H)
3C K1024072 BOOT
4 K1022714 JOYSTICK ASS'Y(R.H)
4A K1024071 JOYSTICK(BOOM & BUCKET)
4B K1024069 HANDLE;BOOM(R.H)
4C K1024072 BOOT
5 S0512263 BOLT M10X1.5X30
6 S5010613 WASHER;PLAIN
7 K1023143 WASHER
8 S2205061 BOLT;SOCKET M6X1.0X25
9 S5010313 WASHER;PLAIN
K1022223A K1022223A CONTROL STAND JOYSTICK
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
