Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6350 Гидросистема

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
11
12
12
13
13
13
14
15
16
16
17
17
18
18
19
2
2
20
3
4
5
6
7
8
8
9

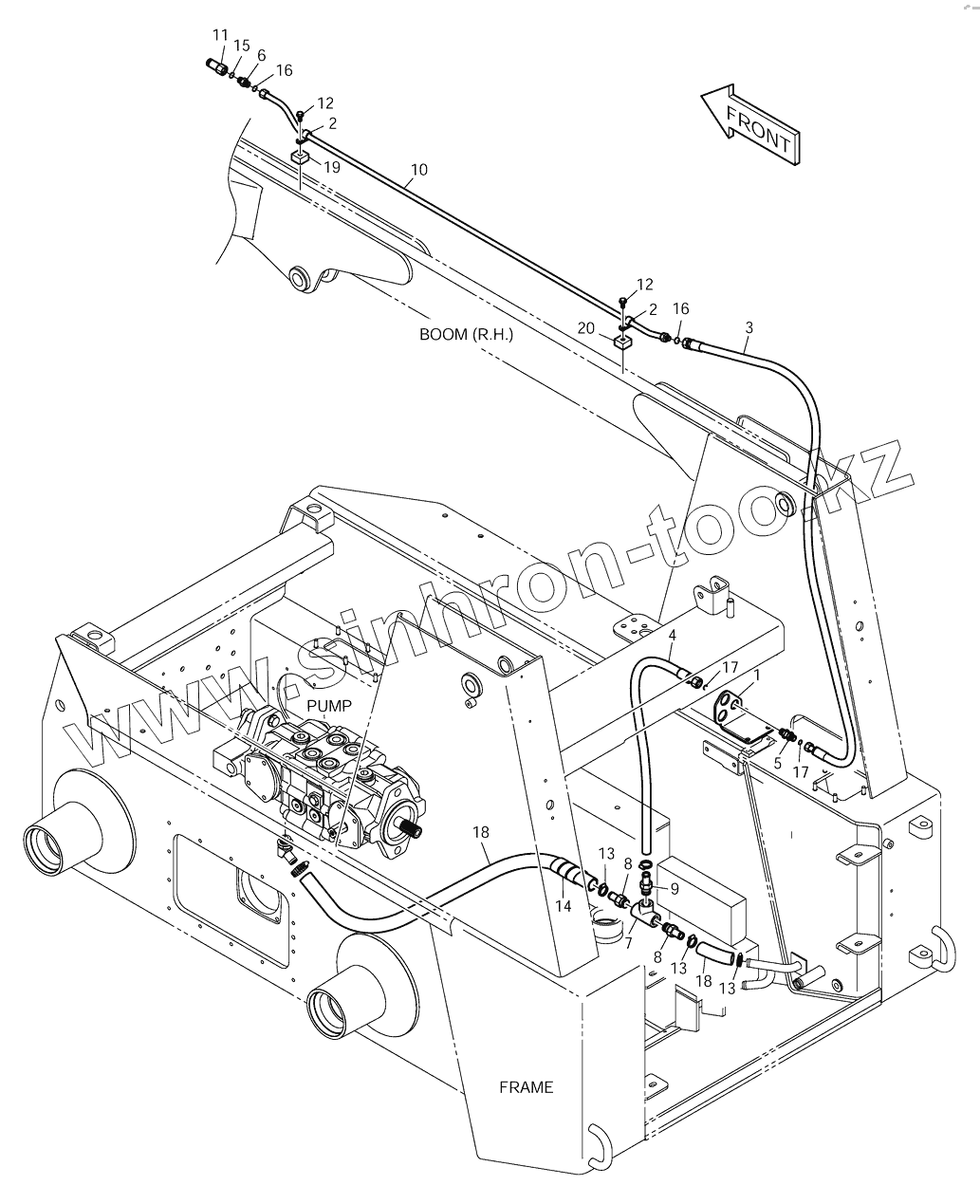

Позиция на иллюстрации Заводской номер детали Название детали
1 K1020604 BRACKET
10 K1020466 TUBE
11 K1020073 COUPLER
12 S0509263 BOLT
13 S8450023 CLAMP
14 K1022550 PROTECTOR;HOSE (L=110CM)
15 S8040101 O-RING
16 S8030081 O-RING
17 S8030101 O-RING
18 K1022543 HOSE;BULK (L=100CM)
19 K1020209 BLOCK
2 K1020101 CLIP
20 K1020210 BLOCK
3 K1020457 HOSE
4 DS2019004 HOSE
5 K1020458 ADAPTER
6 K1020463 ADAPTER
7 K1020084 TEE
8 K1020103 ADAPTER
9 K1020102 ADAPTER
K1023347 K1023347 ATTACH RETURN PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
