Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 6190 Управление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
11
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
2
20
20
20
20
20
20
21
21
21
21
22
22
23
23
23
23
24
24
24
24
25
25
25
25
26
27
27
28
28
29
3
30
30
31
32
33
34
35
35
36
36
37
38
38
38
38
39
39
39
39
4
40
40
41
42
43
44
45
45
45
45
46
46
46
46
47
47
5
5
6
7
7
7
7
8
8
9
9

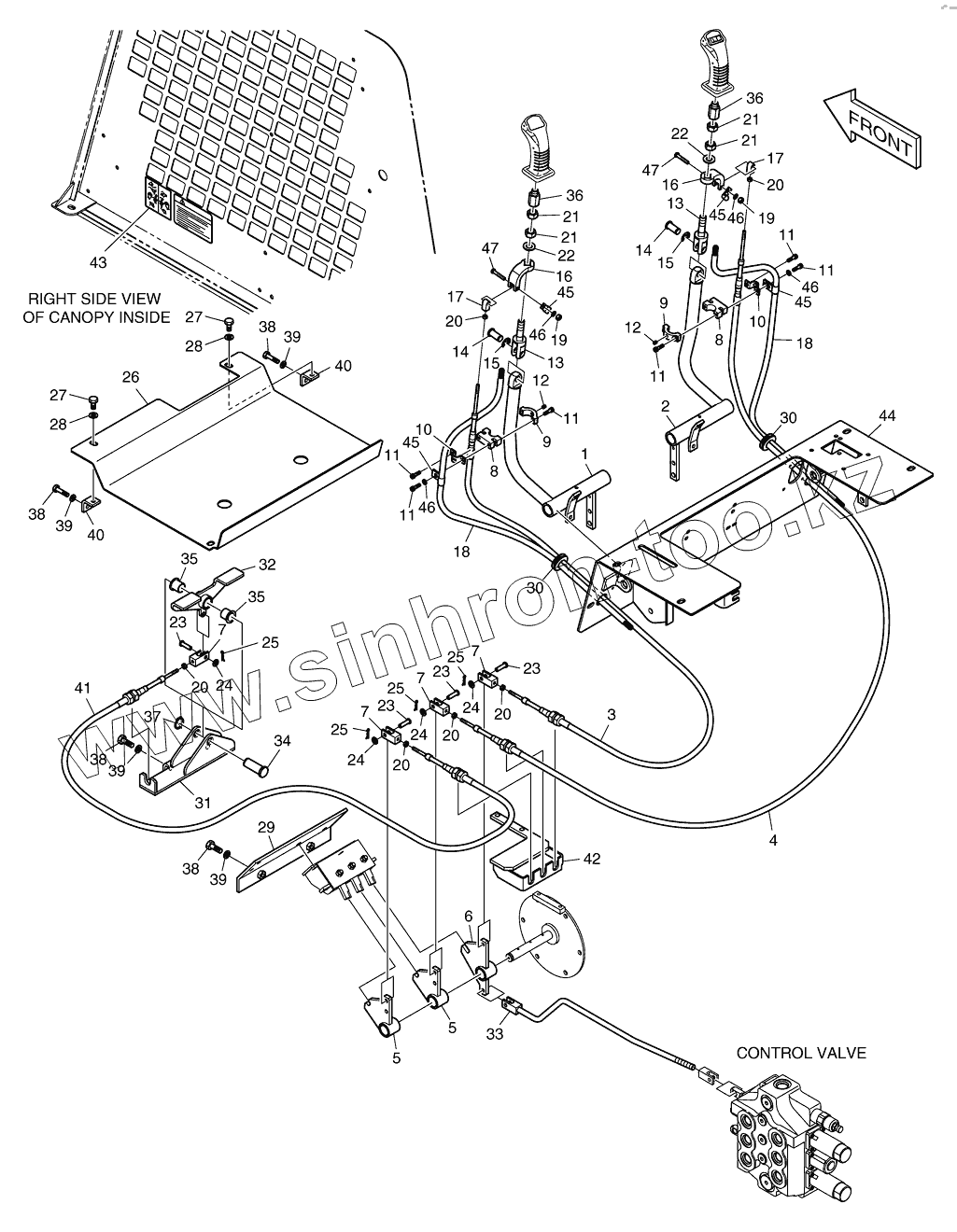

Позиция на иллюстрации Заводской номер детали Название детали
1 K1021024 LEVER(L.H)
10 K1023036 CLAMP
11 S2204861 BOLT;SOCKET M6X60
12 S3522503 SCREW;SET
13 K1021021 YOKE
14 K1021022 PIN
15 S6500140 RING RETAINING
16 K1020184 YOKE
17 K1020178 YOKE
18 K1021010 TUBE;CORRUGATE
19 K1023117 NUT;LOCK
2 K1021023 LEVER(R.H)
20 S4016333 NUT
21 S4030833 NUT
22 S5010813 WASHER;PLAIN
23 S5760232 PIN;CLEVIS
24 K1023146 WASHER;HARDENED
25 S180333H PIN
26 K1021242 PLATE;FLOOR
27 S0511663 BOLT
28 K1023129 WASHER
29 K1020187 BRACKET
3 K1020173 CABLE
30 S994012H GROMMET
31 K1020188 BRACKET
32 K1020189 PEDAL
33 K1020598 ROD
34 K1020190 PIN
35 K1019981 SPACER
36 K1021232 SPACER
37 S6500200 RING
38 S0512063 BOLT
39 S5100603 WASHER;SPRING
4 K1020174 CABLE
40 K1020200 BRACKET
41 K1020129 CABLE
42 K1020627 BRACKET
43 K1020227 FILM(HANDLE OPERATING)
44 K1021864 PLATE;UPPER
45 K1022974 CLIP
46 S5010313 WASHER;PLAIN
47 S0553363 BOLT
5 K1020185 LINK
6 K1020186 LINK
7 K1020175 YOKE
8 K1020176 BLOCK
9 K1020177 BLOCK
K1023360 K1023360 HAND CONTROL
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
