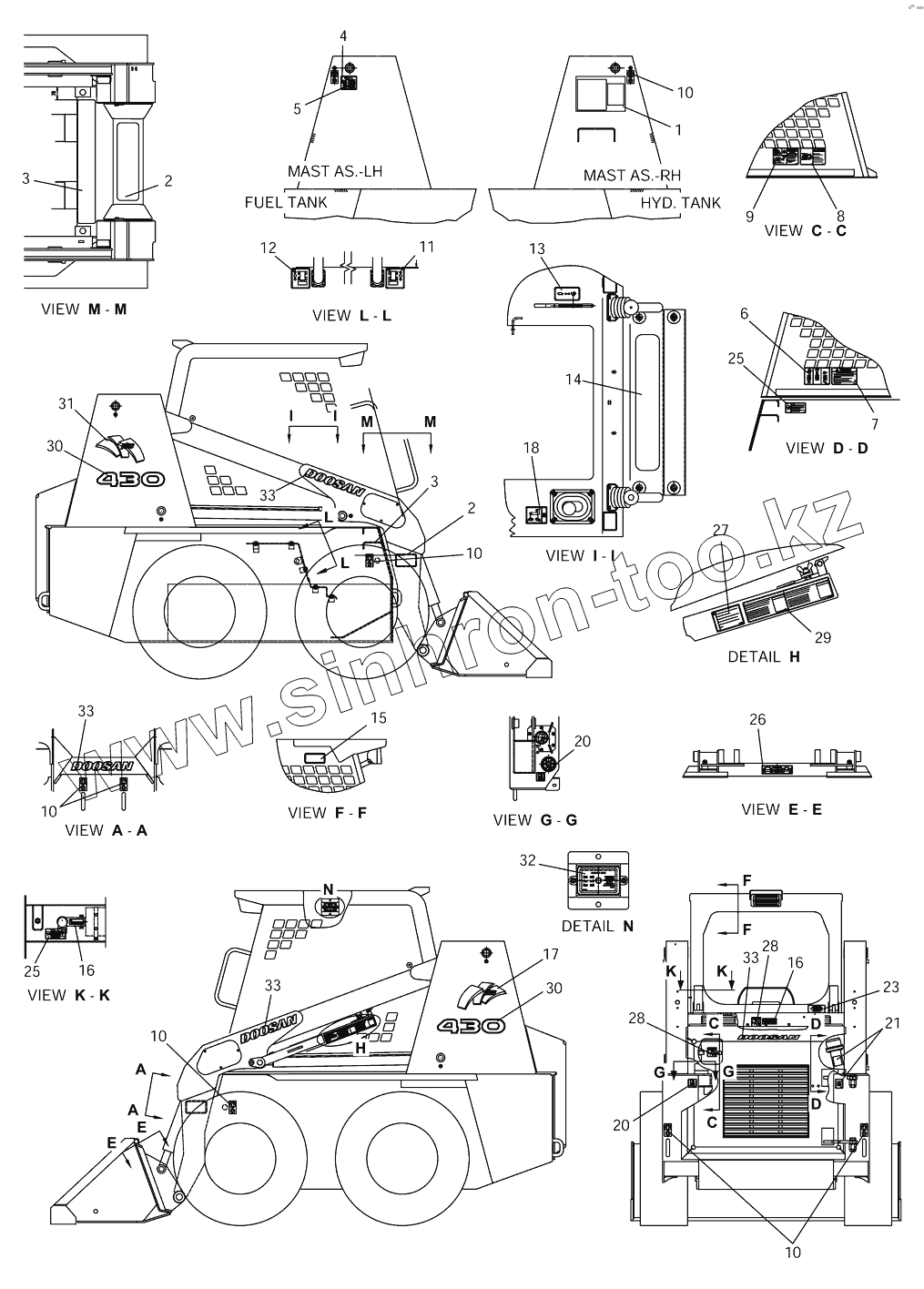

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 5100 Таблички
1
10
10
10
10
10
11
12
13
14
15
16
16
17
18
2
2
20
20
21
23
25
25
26
27
28
28
29
3
3
30
30
31
32
33
33
33
33
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1020546 | FILM;SERVICE SCHEDULE | |
| 10 | K1020027 | FILM;SYMBOL | |
| 11 | K1020024 | FILM;LH LEVER | |
| 12 | K1020025 | FILM;RH LEVER | |
| 13 | K1020019 | FILM;THROTTLE LEVER | |
| 14 | K1019962 | PLATE;ANTI SKID | |
| 15 | K1019803 | FILM;E/G START STOP | |
| 16 | K1019869 | FILM;HOT EXHAUST MUF | |
| 17 | K1021653 | FILM;NAME | |
| 18 | K1020549 | DECAL;PARK BRAKE | |
| 2 | K1020544 | PLATE;ANTI SKID | |
| 20 | K1020026 | FILM;DIESEL | |
| 21 | K1020028 | FILM;HYD OIL | |
| 23 | K1022131 | DECAL;FOPS/ROPS | |
| 25 | K1019870 | FILM;CANOPY LOCK | |
| 26 | K1019866 | FILM;LATCHES ENGAGED | |
| 27 | K1019864 | FILM;BOOM LOCK DANGER | |
| 28 | K1019089 | FILM;WARNING(FAN) | |
| 29 | K1019862 | FILM;BOOM LOCK | |
| 3 | K1020545 | PLATE;ANTI SKID | |
| 30 | K1021656 | FILM;430 | |
| 31 | K1021654 | FILM;NAME | |
| 32 | K1021882 | FILM;FUSE DIAGRAM | |
| 33 | K1022129 | FILM;DOOSAN | |
| 4 | K1019757 | RIVET | |
| 5 | K1022127A | PLATE;NAME | |
| 6 | K1019868 | FILM;PEDAL OPERATING | |
| 7 | K1019990 | FILM;AVOID OVERTURN | |
| 8 | K1019867 | FILM;AVOID DEATH | |
| 9 | K1019865 | FILM;AVOID INJURY | |
| K1021290A | K1021290A | NAME PLATE ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
