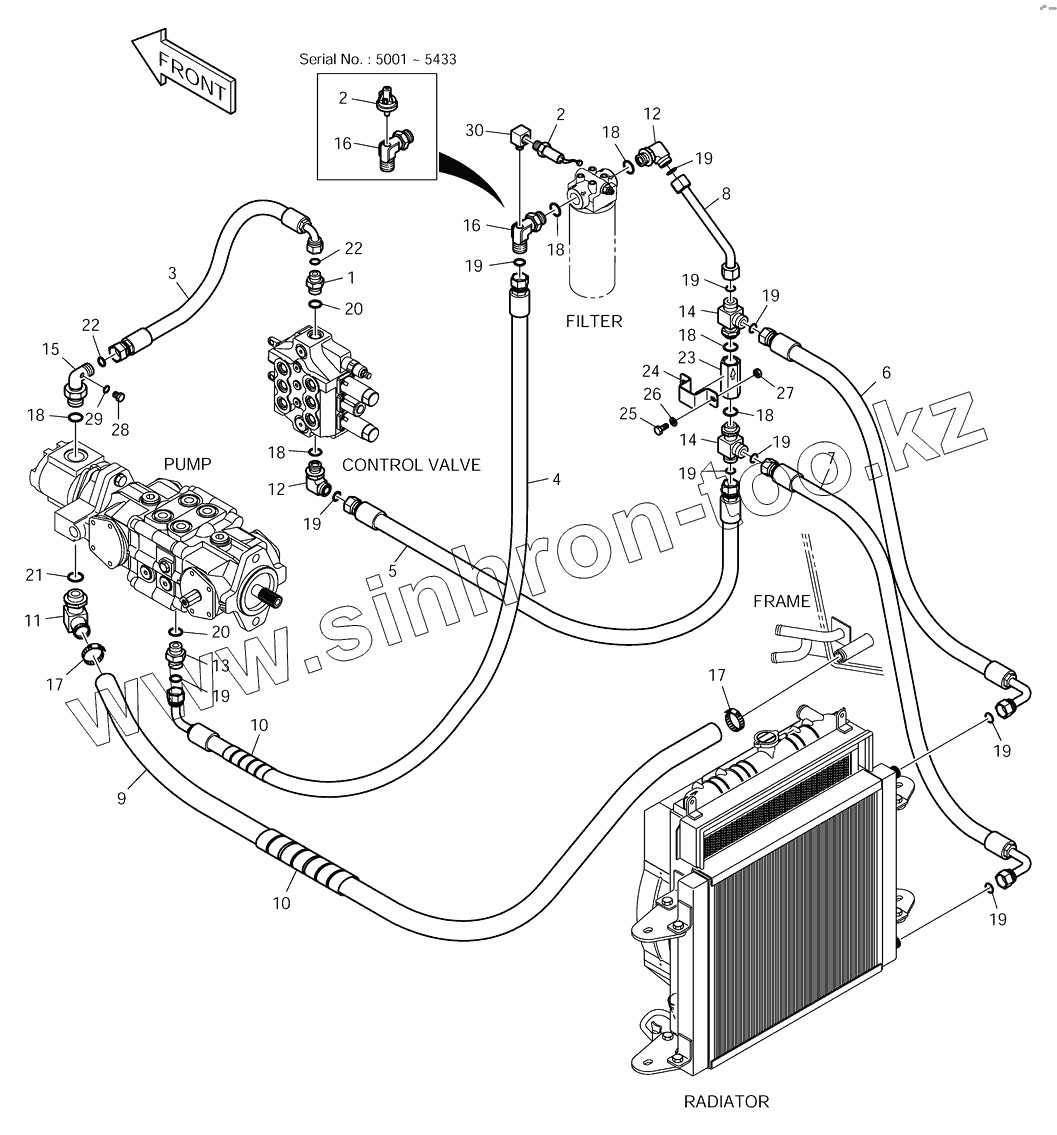

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 3130 Трубопроводы маслоохладителя
1
10
10
11
12
12
13
14
14
15
16
16
17
17
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
2
2
2
2
20
20
21
22
22
23
24
25
26
27
28
29
3
30
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1022479 | ADAPTER | |
| 10 | K1022550 | PROTECTOR;HOSE (L=110CM) | |
| 11 | K1022481 | ELBOW | |
| 12 | K1023073 | ELBOW | |
| 13 | K1022541 | ADAPTER | |
| 14 | K1023087 | TEE | |
| 15 | DS2472003 | ELBOW | |
| 16 | K1023076 | ELBOW | |
| 17 | S8450023 | CLAMP | |
| 18 | S8040121 | O-RING | |
| 19 | S8030121 | O-RING | |
| 2 | K1022540 | SWITCH;PRESSURE | |
| 2 | K1039428 | SWITCH;PRESSURE | |
| 20 | S8040101 | O-RING | |
| 21 | S8040161 | O-RING | |
| 22 | S8030081 | O-RING | |
| 23 | K1022576 | VALVE;RELIEF | |
| 24 | K1019823 | CLAMP | |
| 25 | S0509063 | BOLT | |
| 26 | K1023146 | WASHER;HARDENED | |
| 27 | K1023115 | NUT;LOCK | |
| 28 | K1023097 | PLUG | |
| 29 | S8000081 | O-RING | |
| 3 | DS2013057 | HOSE | |
| 30 | DS2288001 | ELBOW | |
| 4 | DS2013123 | HOSE | |
| 5 | DS2011112 | HOSE | |
| 6 | DS2013157 | HOSE | |
| 7 | DS2013190 | HOSE | |
| 8 | K1021648 | TUBE | |
| 9 | K1019669 | HOSE;BULK | |
| K1021370A | K1021370A | OIL COOLER PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
