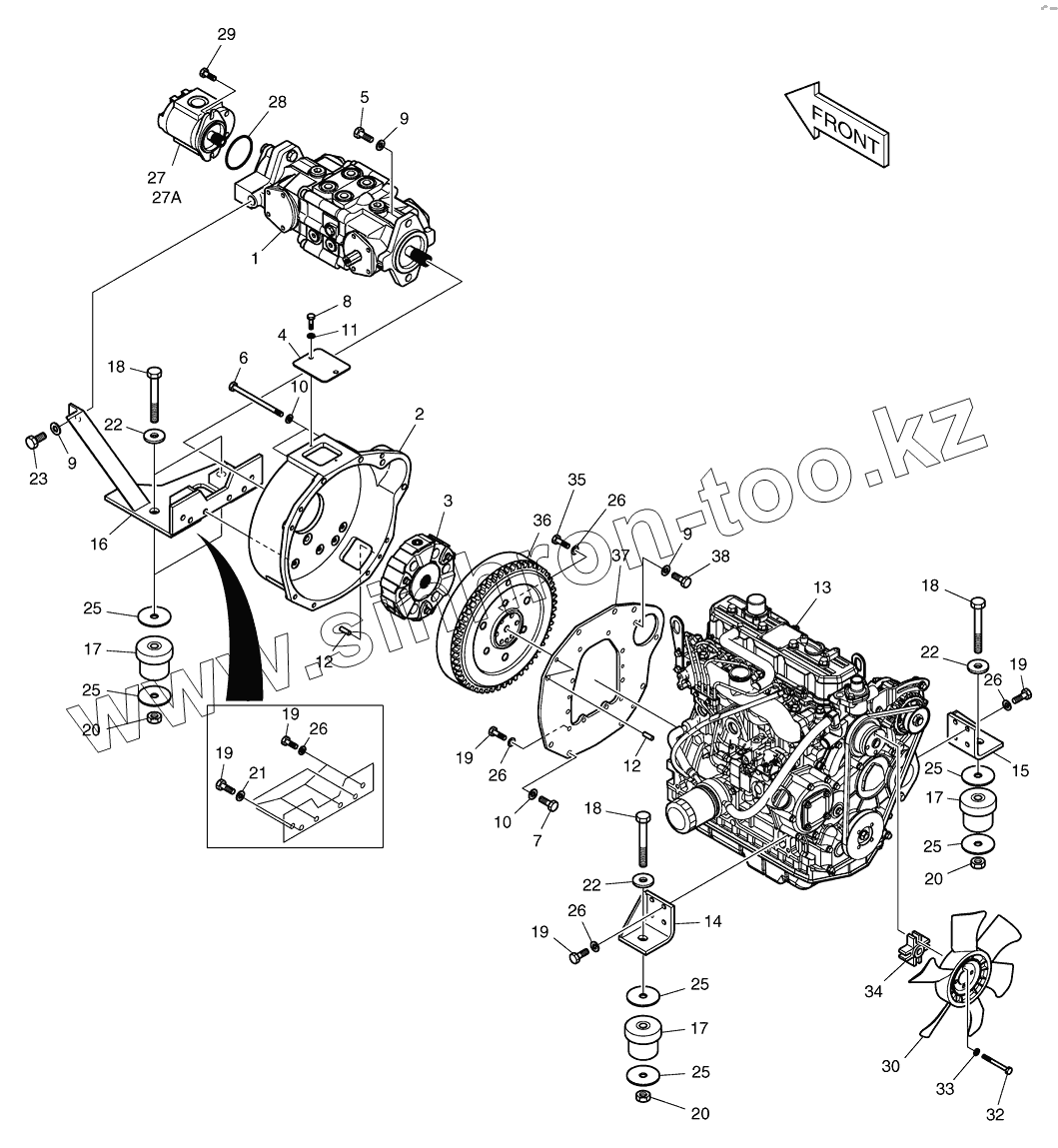

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 2100 Установка двигателя и насоса
1
10
10
11
12
12
13
14
15
16
17
17
17
18
18
18
19
19
19
19
19
2
20
20
20
21
22
22
22
23
25
25
25
25
25
25
26
26
26
26
26
27
27A
28
29
3
30
32
33
34
35
36
37
38
4
5
6
7
8
9
9
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K1022689 | PUMP;HST | |
| 10 | DS0401100 | WASHER;HARDENED | |
| 11 | DS0401171 | WASHER;HARDENED | |
| 12 | K1022329 | PIN;DOWEL | |
| 13 | K1022355 | ENGINE ASS'Y | |
| 14 | K1021317 | BRACKET(L.H) | |
| 15 | K1021319 | BRACKET(R.H) | |
| 16 | K1022338 | BRACKET | |
| 17 | K1019666 | RUBBER;MOUNT | |
| 18 | S0522453 | BOLT | |
| 19 | S0512063 | BOLT | |
| 2 | K1022363 | HOUSING;FLYWHEEL | |
| 20 | K1023120 | NUT;LOCK | |
| 21 | K1023136 | WASHER;HARDENED | |
| 22 | 2114-1816A | WASHER;HARD | |
| 23 | K1023104 | BOLT | |
| 25 | DS0401119 | WASHER;HARDENED | |
| 26 | K1023147 | WASHER;HARDENED | |
| 27 | K1022504 | PUMP;GEAR | |
| 27A | K1022688 | SEAL KIT | |
| 28 | K1022682 | O-RING;SEAL | |
| 29 | K1022505 | SCREW | |
| 3 | K1022343 | COUPLING;PUMP | |
| 30 | K1022359 | FAN;COOLING | |
| 32 | S0556163 | BOLT | |
| 33 | K1023146 | WASHER;HARDENED | |
| 34 | K1022362 | SPACER;FAN | |
| 35 | S0758263 | BOLT M10X1.25X35 | |
| 36 | K1022354 | FLYWHEEL | |
| 37 | K1022396 | PLATE;BACK | |
| 38 | S0515263 | BOLT;HEX | |
| 4 | K1022332 | PLATE | |
| 5 | K1023112 | BOLT | |
| 6 | S0562453 | BOLT | |
| 7 | S0515063 | BOLT | |
| 8 | S0504363 | BOLT | |
| 9 | K1023145 | WASHER;HARDENED | |
| K1021300 | K1021300 | ENGINE & PUMP ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
