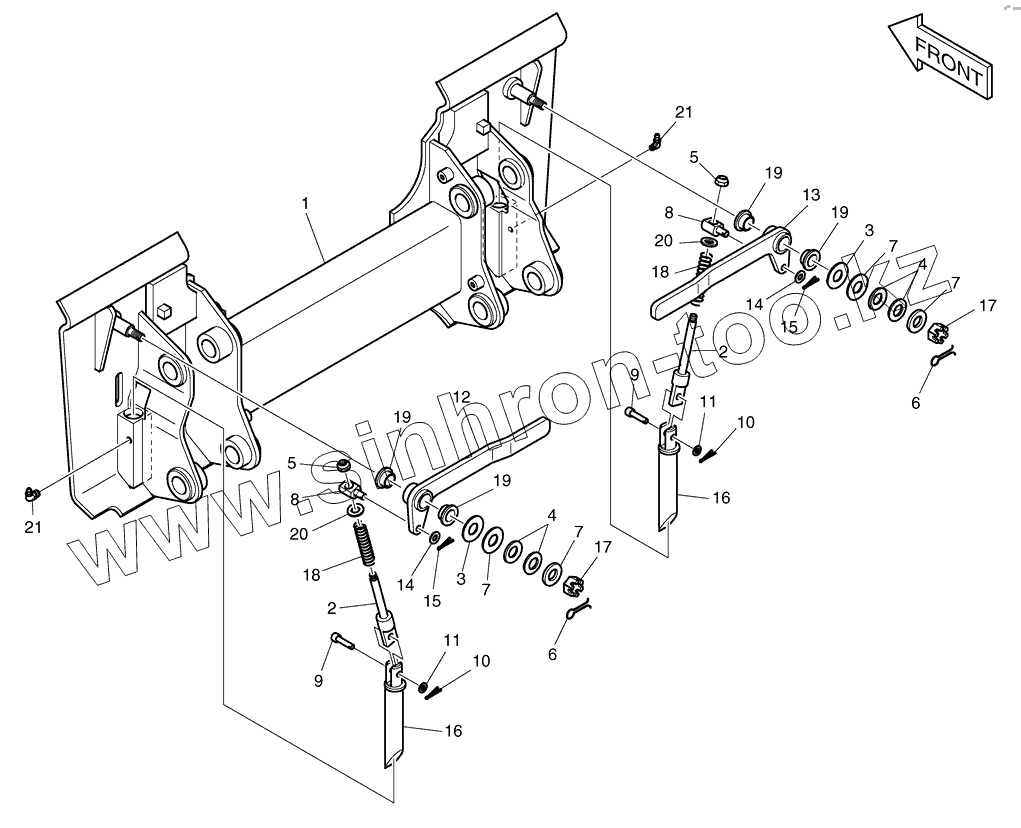

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 1220 Быстроразъемное соединение

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
2
2
20
20
21
21
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1021736 QUICK TACH
10 S5735241 PIN;SPLIT
11 K1023146 WASHER;HARDENED
12 K1021751 HANDLE (L.H)
13 K1021753 HANDLE (R.H)
14 S5000613 WASHER
15 S5735441 PIN;SPLIT
16 K1020332 BLOCK;WEDGE
17 S4330743 NUT;CASTLE
18 K1020333 SPRING
19 K1022262 BUSHING
2 K1021748 ROD
20 S5000713 WASHER;PLAIN
21 S6710151 NIPPLE;GREASE
3 K1023140 WASHER
4 K1023131 WASHER;SPRING
5 K1023114 NUT;LOCK
6 S5735491 PIN;SPLIT
7 DS0401100 WASHER;HARDENED
8 K1020331 PIN
9 K1020334 PIN;GUIDE
K1021735 K1021735 QUICK TACH
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
