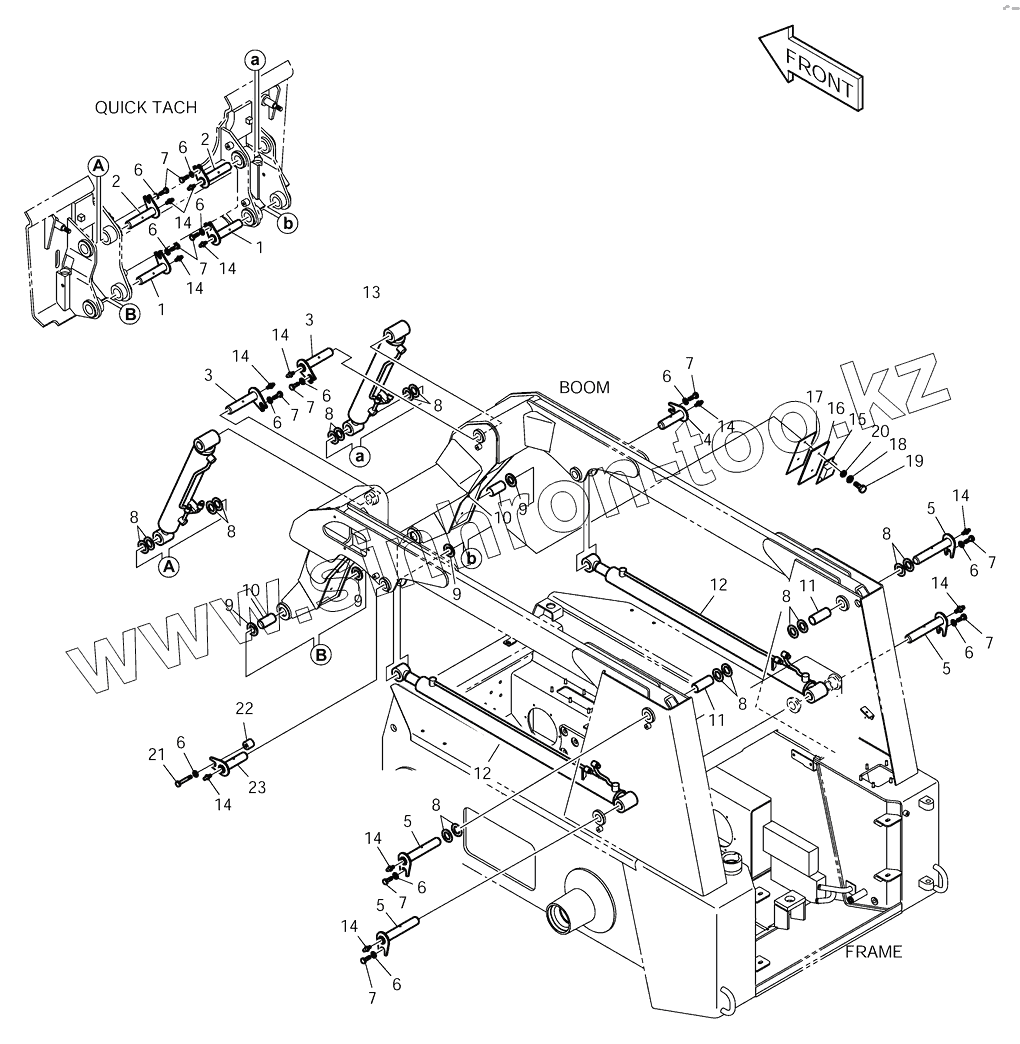

Каталог запасных частей к технике: Doosan Мини-погрузчик 430 Plus. 1210 Установка стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
10
11
11
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
2
2
20
21
22
23
3
3
4
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 K1020365 PIN
10 K1020151 BUSHING
11 K1019705 BUSHING
12 K1022557 CYLINDER;BOOM
13 K1022623 CYLINDER;BUCKET
14 K1019735 NIPPLE;GREASE
15 K1020012 PAD;RUBBER
16 K1020162 PLATE;STOPPER
17 K1020163 SPACER
18 K1023146 WASHER;HARDENED
19 S0509263 BOLT
2 K1020364 PIN
20 S5102503 WASHER;SPRING
21 S0509063 BOLT
22 K1020049 SPACER
23 K1020047 PIN
3 K1019967 PIN
4 K1022266 PIN
5 K1022483 PIN
6 K1023144 WASHER
7 S0508663 BOLT
8 K1019801 SHIM
9 K1022544 SEAL;DUST
K1020243 K1020243 BOOM MOUNTING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
