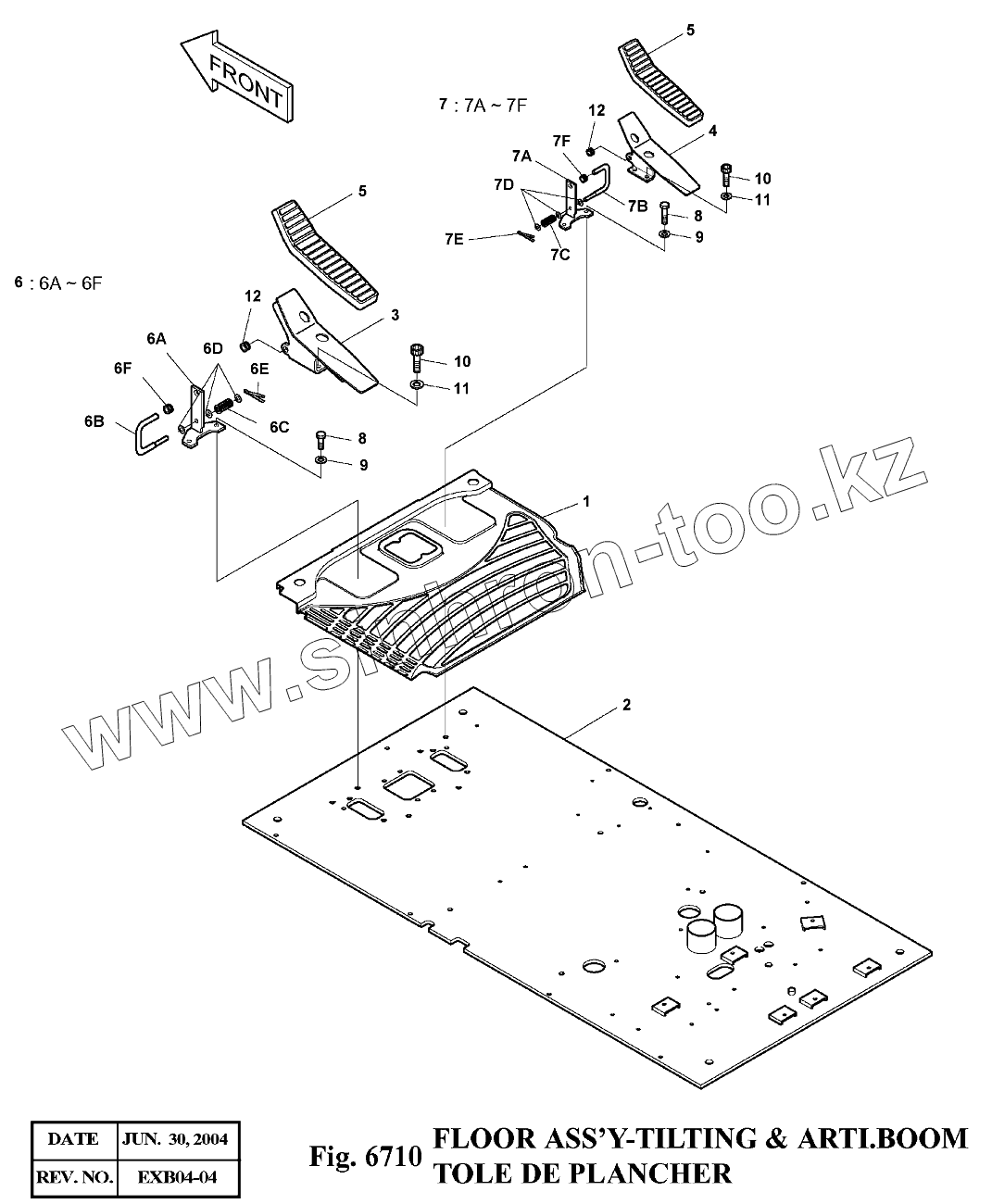

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6710 Пол кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
601
601
602
602
603
603
604
604
605
605
606
606
701
701
702
702
703
703
704
704
705
705
706
706
Позиция на иллюстрации Заводской номер детали Название детали
1 161-00445 MAT;FLOOR
2 621-02072A PLATE;FLOOR
2 621-02072B PLATE;FLOOR
3 195-01735 BRACKET;PEDAL(L.H)
4 195-01736 BRACKET;PEDAL(R.H)
5 161-00386 RUBBER;PEDAL
6 195-01939 BRACKET
7 195-01940 BRACKET
8 2120-2166D5 BOLT M8X1.25X20
9 2114-1898D14 WASHER
10 S2211866 BOLT;SOCKET
11 S5110601 WASHER;SPRING
12 160-00045 BUSHING;RUBBER
601 195-01937 BRACKET
602 133-00167 BAR
603 129-00144 SPRING
604 2114-1898D14 WASHER
605 S5735351 PIN;SPLIT
606 160-00045 BUSHING;RUBBER
701 195-01937 BRACKET
702 133-00167 BAR
703 129-00144 SPRING
704 2114-1898D14 WASHER
705 S5735351 PIN;SPLIT
706 160-00045 BUSHING;RUBBER
621-02930 621-02930 FLOOR ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
