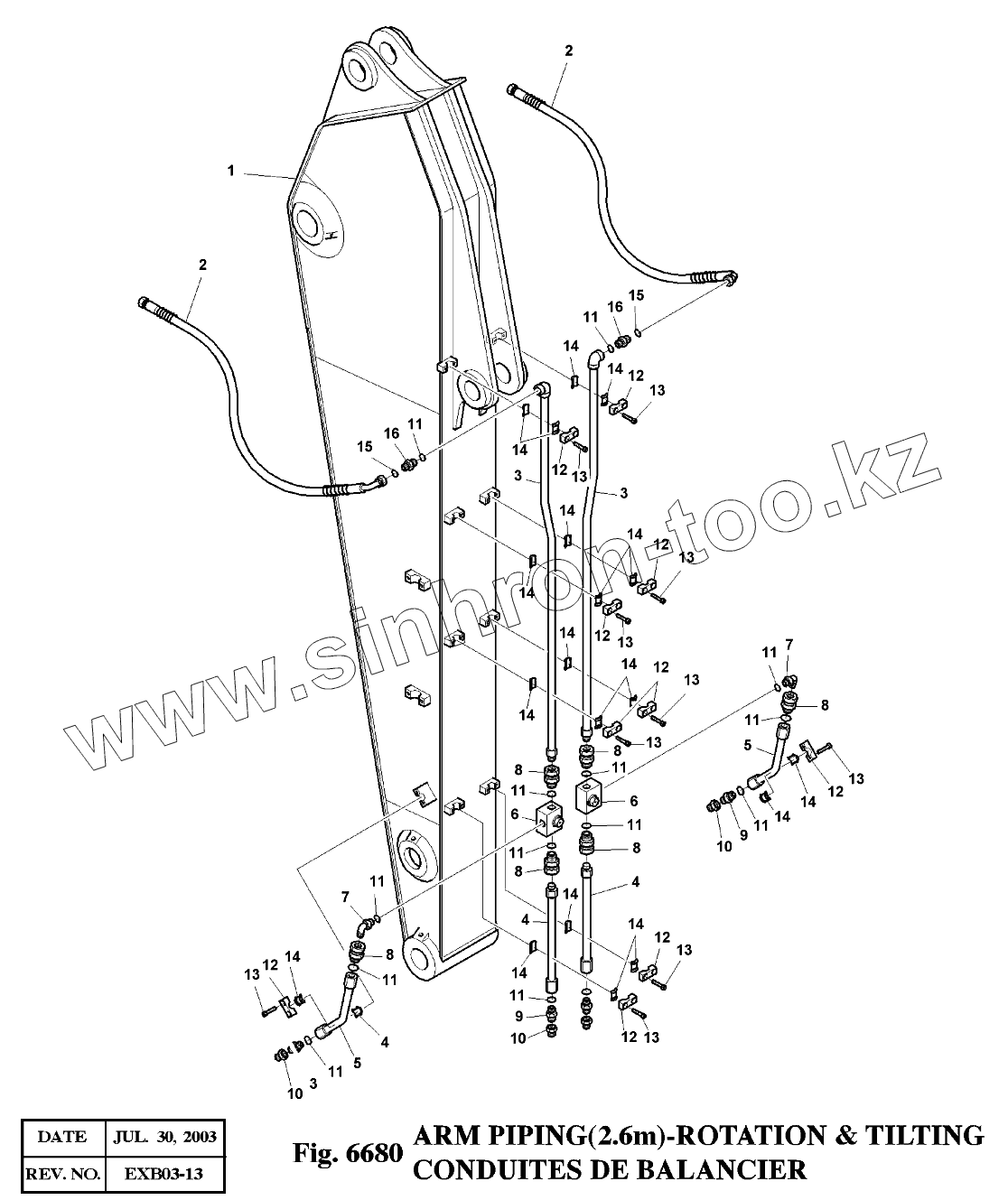

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6680 Трубопроводы
1
2
2
3
3
3
4
4
4
5
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
14
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 701-00431 | ARM;WELDMENT | |
| 2 | DS2013357 | HOSE ORS1/2-1150L | |
| 3 | 140-01203 | PIPE;ARM | |
| 4 | 140-01115A | PIPE;TILTING | |
| 5 | 193-00625A | PIPE;ROTATING | |
| 6 | 420-00277 | VALVE;SWITCH | |
| 7 | 2181-1702D2 | ELBOW | |
| 8 | 111-00031D1 | ADAPTER;UNION | |
| 9 | 2181-1126D6 | ADAPTER | |
| 10 | 2181-2820D3 | PLUG | |
| 11 | S8000181 | O-RING | |
| 12 | 124-00204A | CLAMP | |
| 13 | S2212066 | BOLT;SOCKET M10X1.5X25 | |
| 14 | 161-00313 | RUBBER | |
| 15 | S8030081 | O-RING | |
| 16 | 2181-4133D3 | ADAPTER | |
| 400-00758A | 400-00758A | ARM PIPING-ROTATING & TILTING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
