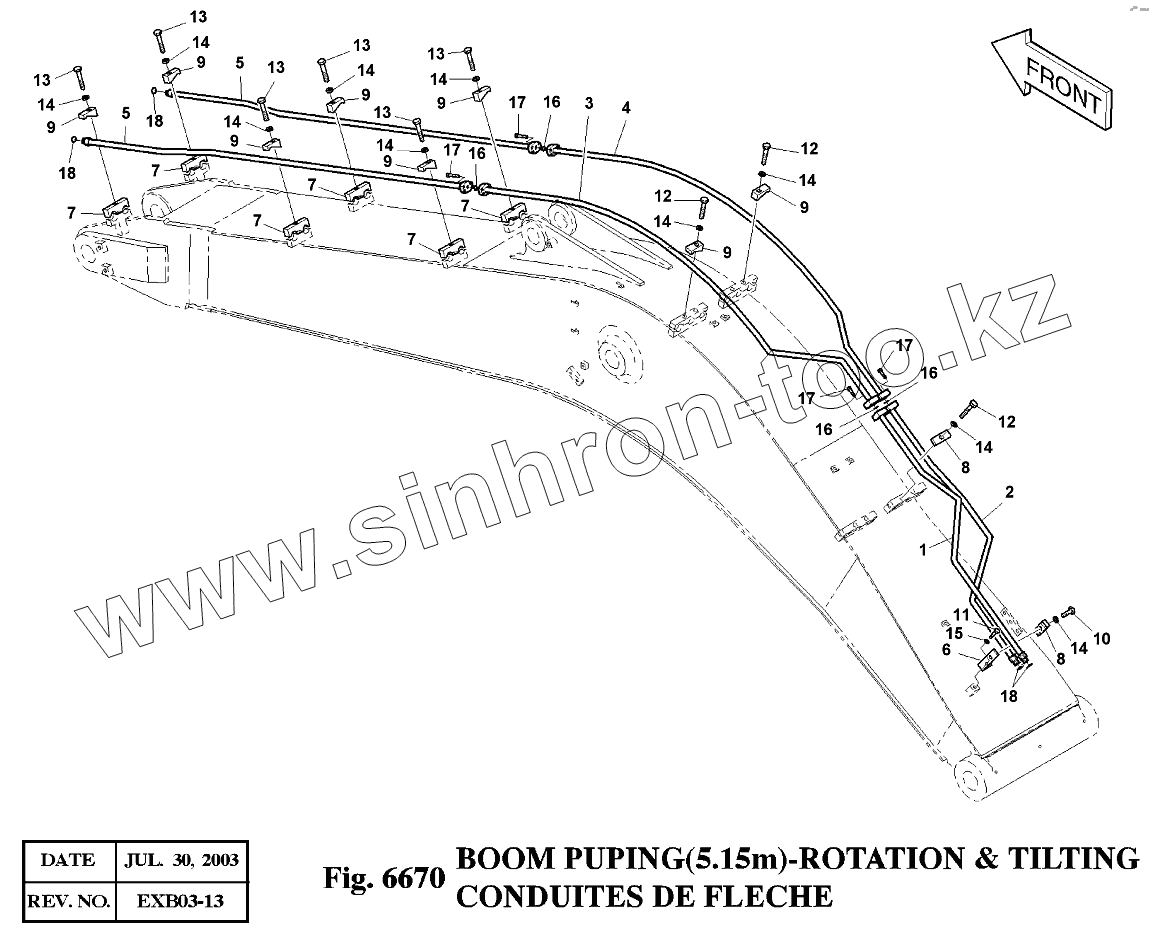

Позиция на иллюстрации	Заводской номер детали		Название детали
1	140-01194		PIPE;BOOM1(L.H)
2	140-01195		PIPE;BOOM1(R.H)
3	140-01196		PIPE;BOOM2(L.H)
4	140-01197		PIPE;BOOM2(R.H)
5	140-01198		PIPE;BOOM3
6	195-01960		BRACKET
7	124-00214		CLAMP;PIPE
8	124-00211A		CLAMP;PIPE
9	124-00212		CLAMP
10	S0565266		BOLT M16X2.0X50
11	S0515553		BOLT M12X1.75X45
12	S0566066		BOLT M16X2.0X90
13	S0566266		BOLT M16X2.0X100
14	S5102903		WASHER;SPRING
15	S5102703		WASHER;SPRING M10
16	2180-1026D30		O-RING
17	S2209366		BOLT;SOCKET M8X1.25X35
18	S8030081		O-RING
400-00757A	400-00757A		BOOM PIPING-ROTATING & TILTING
