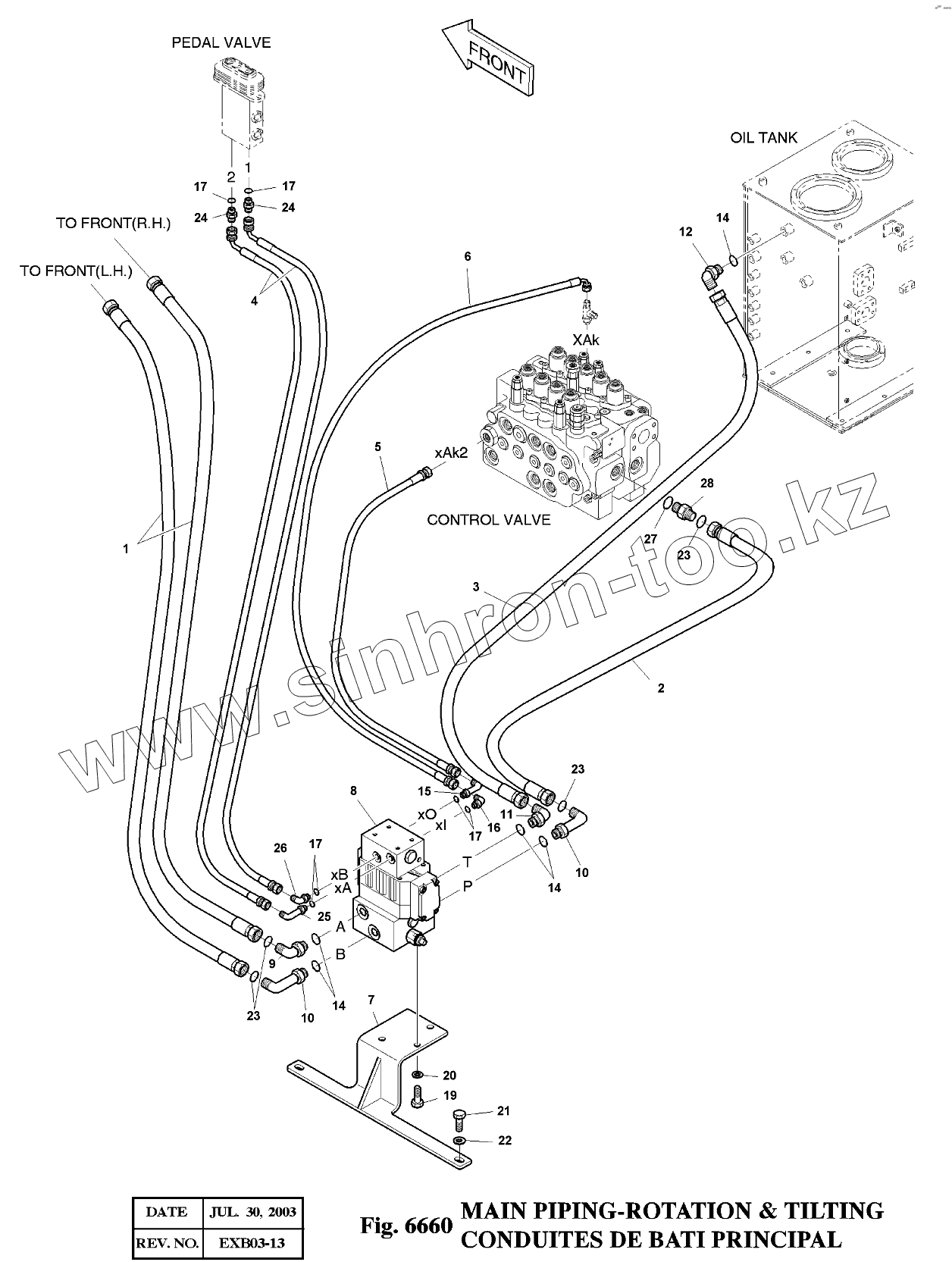

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6660 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
9
10
10
11
12
14
14
14
15
16
17
17
17
17
19
20
21
22
23
23
23
24
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 DS2011302 HOSE ORS1/2-3100L
2 DS2011312 HOSE ORS1/2-1800L
3 2184-1026D388 HOSE PF1/2-2200L
4 2184-1046D226 HOSE PF3/8-2900L
5 2184-1045D105 HOSE PF1/4-1900L
6 2184-1046D79 HOSE PF1/4-2000L
7 195-01956 BRACKET
8 420-00322C VALVE;OPTION
9 2181-2815D3 ELBOW
10 2181-2815D11 ELBOW
11 2181-1702D2 ELBOW
12 2181-2419D3 ELBOW
14 S8000181 O-RING
15 2181-1702D56 ELBOW
16 2181-1702D4 ELBOW
17 S8000111 O-RING
19 S0515053 BOLT M12X1.75X25
20 S5102703 WASHER;SPRING M10
21 S0515353 BOLT M12X1.75X35
22 2114-1058D30 WASHER;PLAIN
23 S8030081 O-RING
24 2181-1126D89 ADAPTER
25 DS2281093 ELBOW;LONG
26 2181-1702D3 ELBOW
27 S8000231 O-RING
28 2181-2627D2 ADAPTER
400-01282 400-01282 MAIN PIPING-ROTATION & TILTING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
