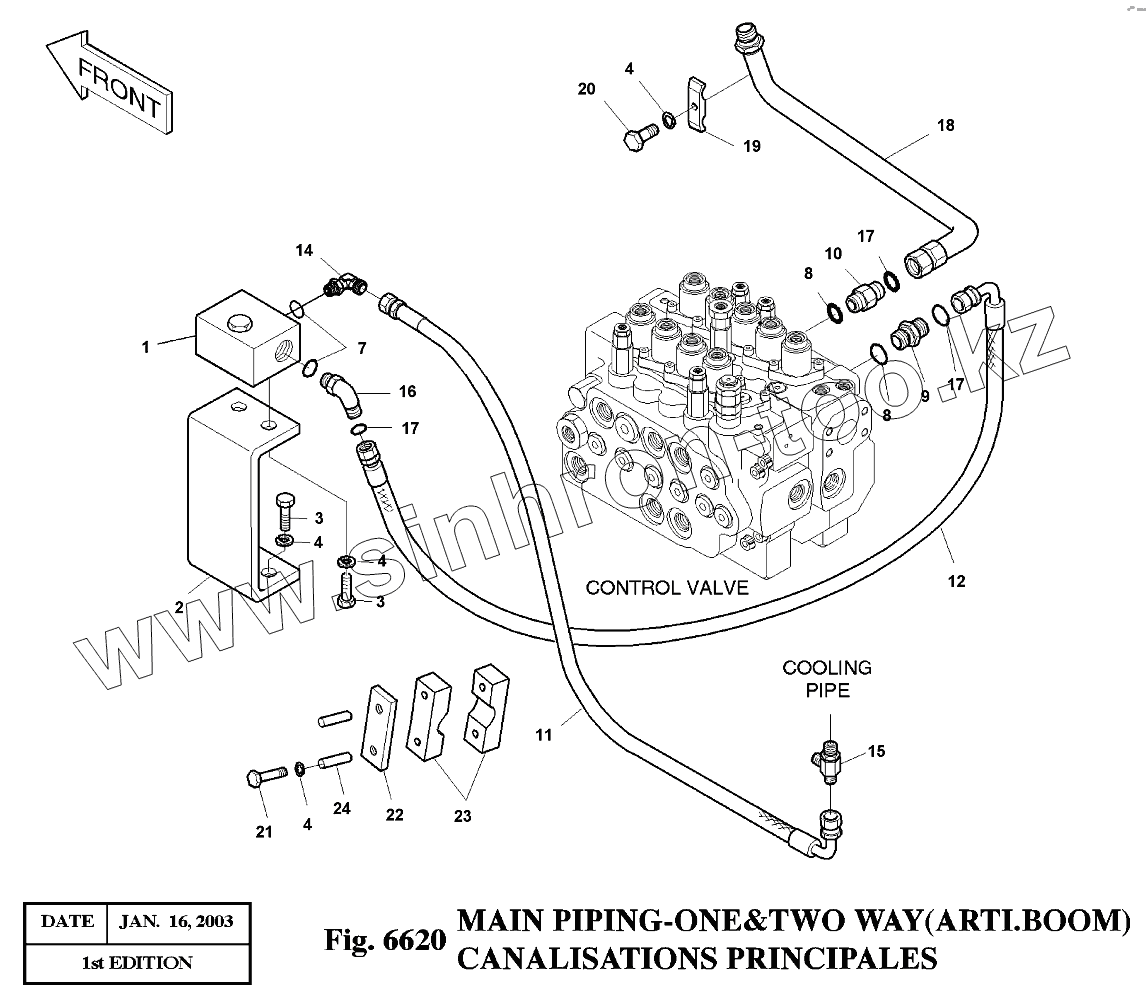

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6620 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
7
8
8
9
10
11
12
14
15
16
17
17
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 2420-9633A VALVE;SWITCH
2 195-01029 BRACKET
3 S0515253 BOLT M12X1.75X30
4 S5102703 WASHER;SPRING M10
7 S8000291 O-RING
8 S8000231 O-RING
9 2181-2627D10 ADAPTER
10 2181-2627D1 ADAPTER
11 2184-1036D284 HOSE-900L
12 2184-1197D172 HOSE-1600L
14 2181-1702D11 ELBOW
15 2181-1951D36 TEE
16 2181-2816D6 ELBOW
17 S8030121 O-RING
18 140-00620 PIPE
19 2124-1026D2 CLAMP
20 S0560853 BOLT M12X1.75X55
21 S0561253 BOLT M12X1.75X75
22 191-01452 PLATE;CLAMP
23 124-00147 CLAMP;HOSE
24 114-00358 SPACER
400-00838 400-00838 MAIN PIPING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
