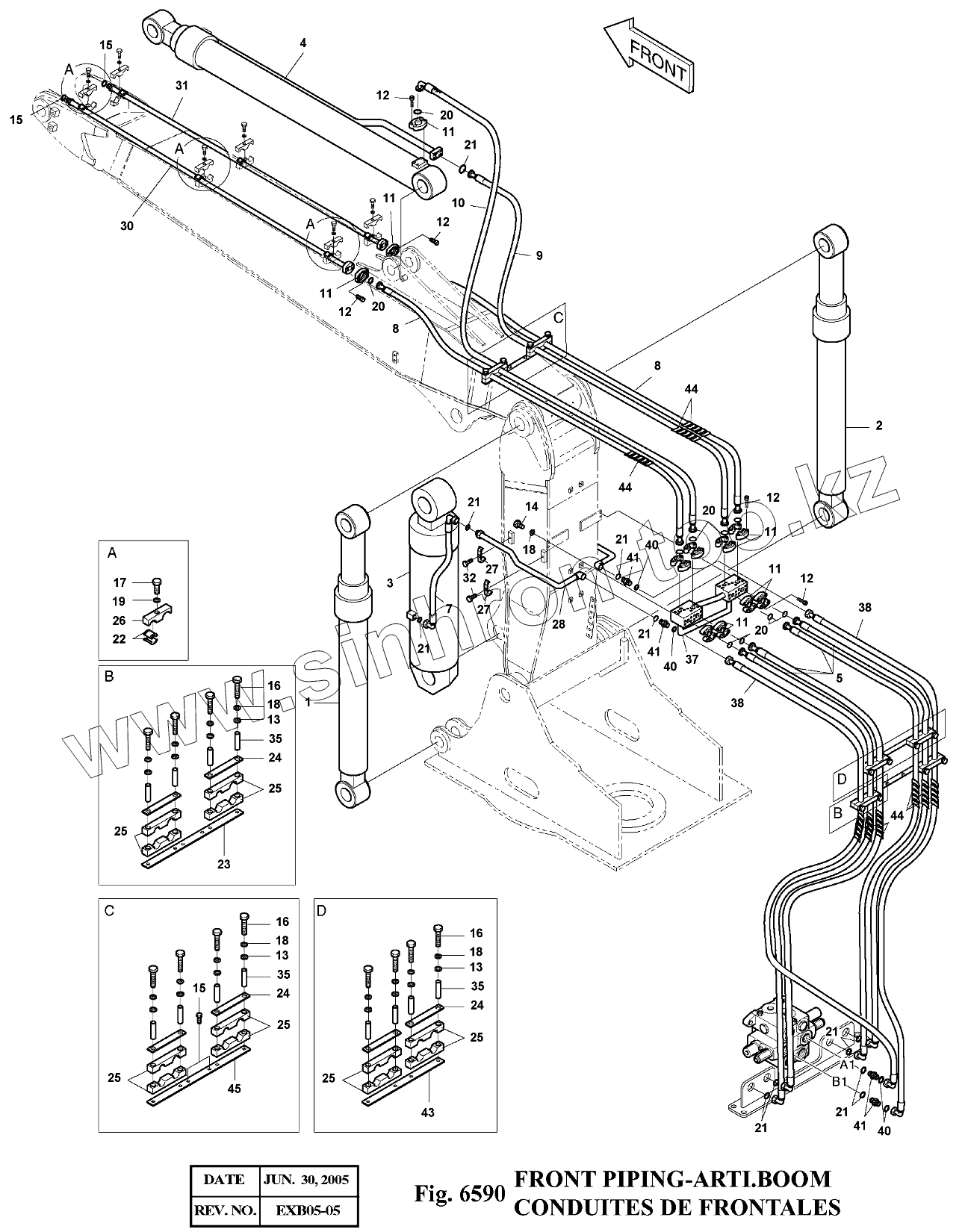

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6590 Трубопроводы
1
2
3
4
5
7
8
8
9
10
11
11
11
11
11
11
12
12
12
12
12
13
13
13
14
15
15
15
16
16
16
17
18
18
18
18
19
20
20
20
20
21
21
21
21
21
21
21
21
22
23
24
24
24
25
25
25
25
25
25
26
27
27
28
30
31
32
35
35
35
37
38
38
40
40
40
41
41
41
43
44
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 440-00238 | CYLINDER;BOOM(L.H) | |
| 2 | 440-00239 | CYLINDER;BOOM(R.H) | |
| 3 | 440-00096 | CYLINDER;ARTI. | |
| 4 | 440-00020A | CYLINDER;ARM | |
| 5 | DS2025035 | HOSE 3/4"-UNF1 3/16-2250L | |
| 7 | DS2023115 | HOSE 3/4"-500L | |
| 8 | DS2038106 | HOSE 3/4"-2700L | |
| 9 | DS2016008 | HOSE 3/4"-2700L | |
| 10 | DS2040269 | HOSE 3/4"-2650L | |
| 11 | 2181-9079 | FLANGE | |
| 12 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 13 | S5010613 | WASHER;PLAIN | |
| 14 | S0511953 | BOLT M10X1.5X22 | |
| 15 | 2120-2196D4 | BOLT M10X1.5X25 | |
| 16 | S0559253 | BOLT M10X1.5X85 | |
| 17 | S0565466 | BOLT M16X2.0X60 | |
| 18 | S5102603 | WASHER;SPRING M10 | |
| 19 | S5102903 | WASHER;SPRING | |
| 20 | 2180-1026D2 | O-RING | |
| 21 | S8030121 | O-RING | |
| 22 | 2161-2250A | RUBBER | |
| 23 | 621-00443 | PLATE | |
| 24 | 2191-4689 | PLATE | |
| 25 | 124-00027 | CLAMP;RUBBER | |
| 26 | 124-00011 | CLAMP | |
| 27 | 2124-1026D2 | CLAMP | |
| 28 | 140-00183A | PIPE | |
| 30 | 140-00734A | PIPE;BUCKET(L) | |
| 31 | 140-00735A | PIPE;BUCKET(R) | |
| 32 | S0560753 | BOLT M12X1.75X50 | |
| 35 | 2182-1018D47 | PIPE | |
| 37 | 423-00086B | BLOCK | |
| 38 | DS2013378 | HOSE UNF1 3/16-2000L | |
| 40 | S8000231 | O-RING | |
| 41 | 2181-2627D1 | ADAPTER | |
| 43 | 621-01618 | PLATE | |
| 44 | 2158-1003D36 | PROTECTOR;HOSE-1200L | |
| 45 | 621-02090 | PLATE | |
| 400-00947A | 400-00947A | FRONT PIPING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
