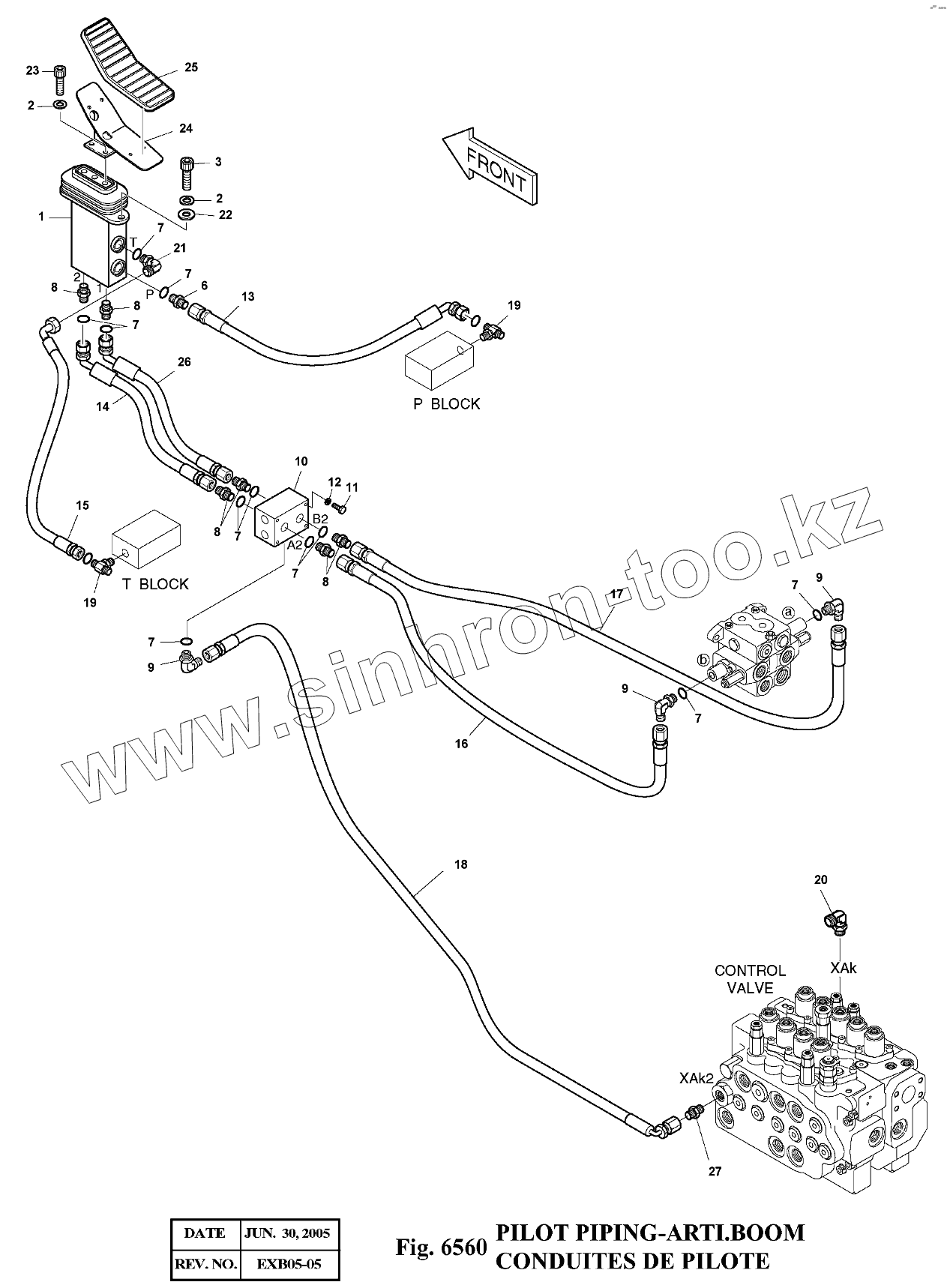

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6560 Трубопроводы

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

6

7

7

7

7

7

7

7

7

8

8

8

8

9

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	420-00347		VALVE;PEDAL
2	S5110603		WASHER;SPRING
3	S2212266		BOLT;SOCKET M10X1.5X30
6	2181-1126D89		ADAPTER
7	S8000111		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-1702D4		ELBOW
10	2420-9158		VALVE;SHUTTLE
11	S0556453		BOLT M8X1.25X55
12	S5102503		WASHER;SPRING
13	2184-1046D165		HOSE PF3/8-610L
14	2184-1046D32		HOSE PF1/4-480L
15	DS2054215		HOSE PF3/8-310L
16	2184-1045D148		HOSE PF1/4-1800L
17	2184-1045D45		HOSE PF1/4-2240L
18	2184-1046D121		HOSE PF1/4-2240L
19	2181-2281D13		TEE PF03/8-2PF3/8
20	2181-1702D5		ELBOW PF3/8-PF3/8
21	2181-1702D3		ELBOW
22	S5010613		WASHER;PLAIN
23	S2211866		BOLT;SOCKET
24	2197-1818		BRACKET;PEDAL(L.H)
25	2161-2257		RUBBER;PEDAL
26	2184-1046D29		HOSE PF1/4-650L
27	181-00144D21		ADAPTER;ORIFICE
400-00835	400-00835		PILOT PIPING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
