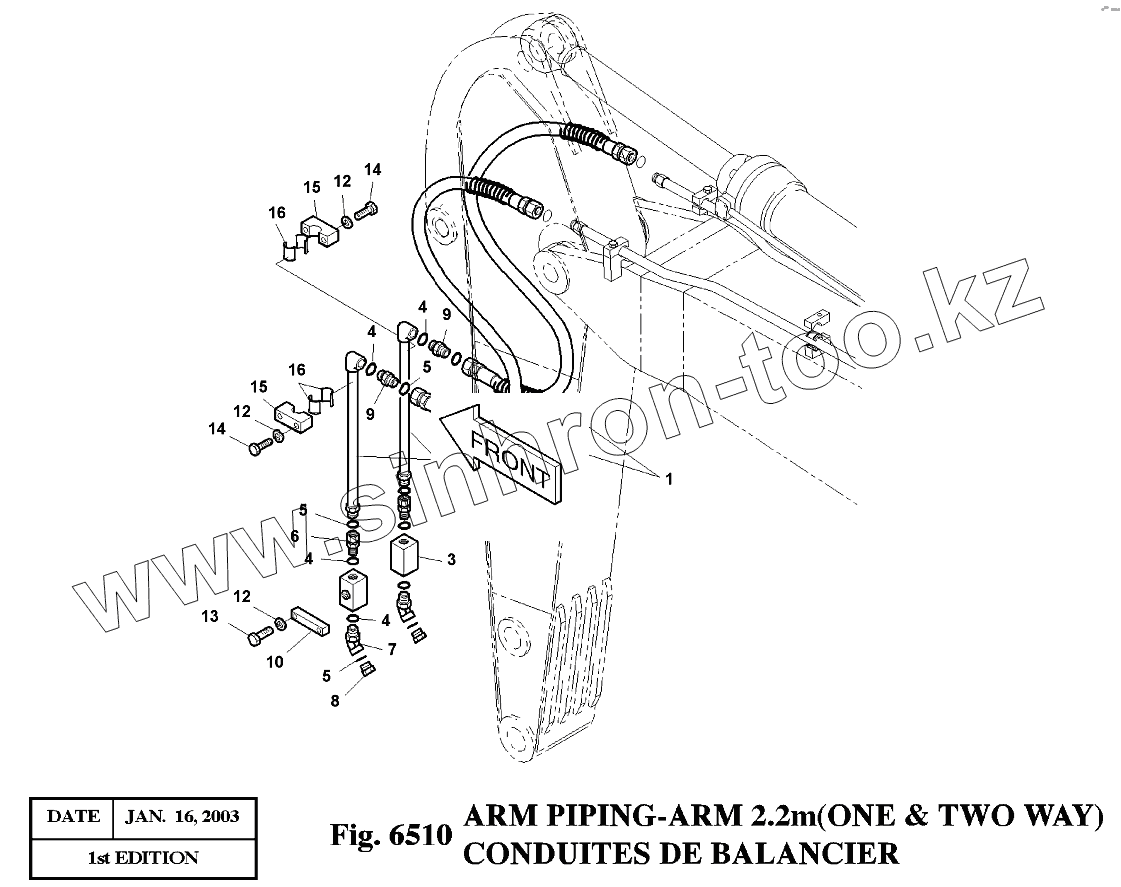

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6510 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
4
4
4
4
5
5
5
6
7
8
9
9
10
12
12
12
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 2184-1196D77 HOSE PF1-1800L
2 140-00695 PIPE
3 2420-9628A VALVE;STOP
4 S8000291 O-RING
5 S8030161 O-RING
6 2181-2566D8 ADAPTER;UNION
7 2181-2816D2 ELBOW
8 2181-2817D2 CAP
9 2181-4133D6 ADAPTER PFO1-UNF1 7/16
10 124-00178 CLAMP
12 S5102703 WASHER;SPRING M10
13 S0561353 BOLT M12X1.75X80
14 S0560953 BOLT M12X1.75X60
15 2124-1696 CLAMP;PIPE
16 2161-2251A RUBBER
400-00196 400-00196 ARM PIPING;ONE & TWO WAY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
