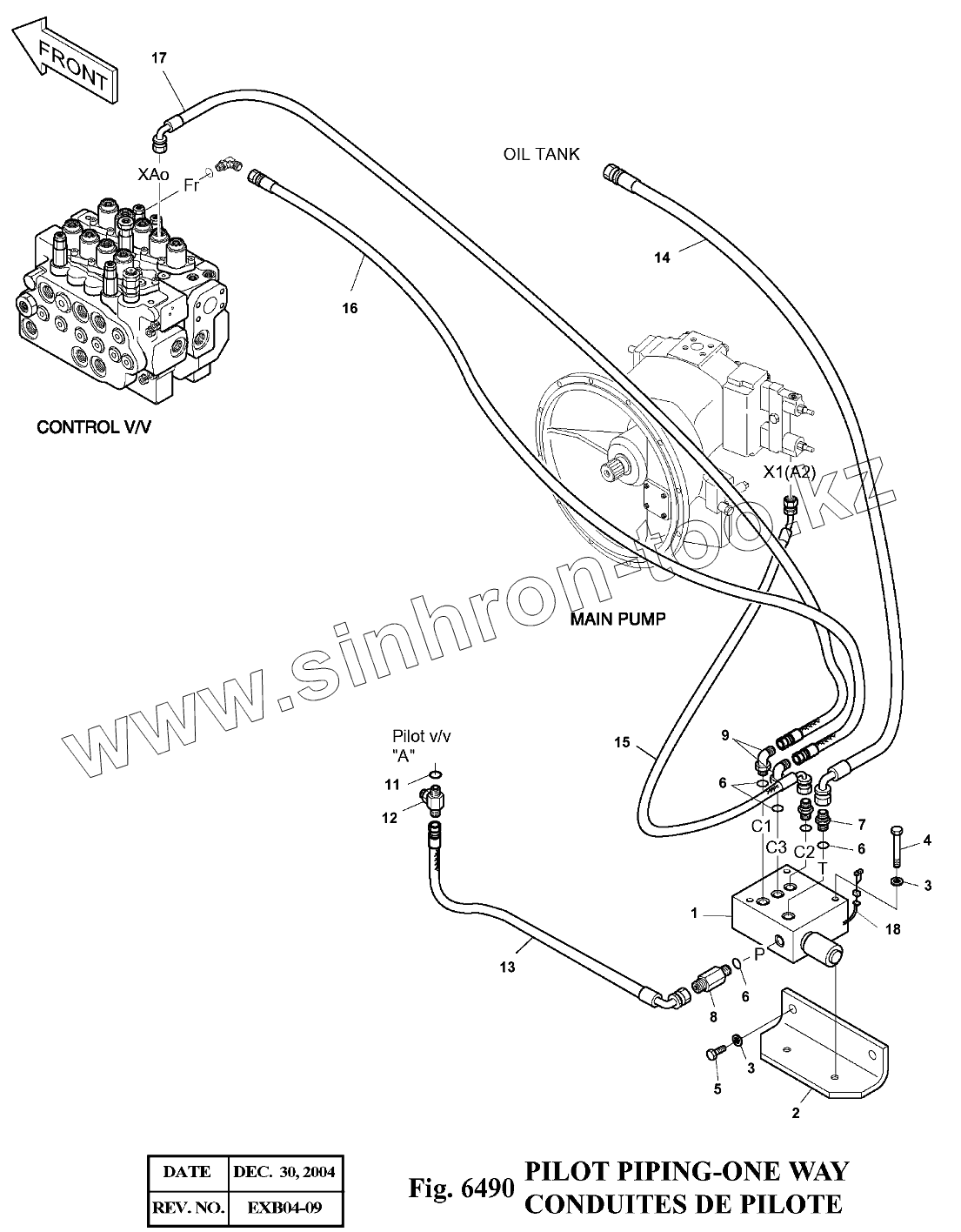

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6490 Трубопроводы

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

6

6

7

8

9

11

12

13

14

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	420-00340		VALVE;PACKAGE
1	420-00340A		VALVE;PACKAGE
1	420-00340B		VALVE;PACKAGE
2	2891-1403		BRACKET
3	S5102603		WASHER;SPRING M10
4	S0558953		BOLT M10X1.5X70
5	S0512053		BOLT M10X1.5X25
6	S8000111		O-RING
7	2181-1126D14		ADAPTER;S PFO-PF1/4
8	2181-1126D34		ADAPTER PFO1/4-PF1/4
9	2181-1702D4		ELBOW
11	S8000181		O-RING
12	2181-2375D5		TEE
13	2184-1046D94		HOSE PF1/4-780L
14	2184-1046D155		HOSE PF1/4-1500L
15	DS2058236		HOSE PF1/4-450L
16	2184-1045D176		HOSE PF1/4-1300L
16	DS2053099		HOSE PF1/4-1700L
17	2184-1046D169		HOSE PF1/4-1600L
18	530-00232		HARNESS;BREAKER
400-01215	400-01215		PILOT PIPING-ONE WAY

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
