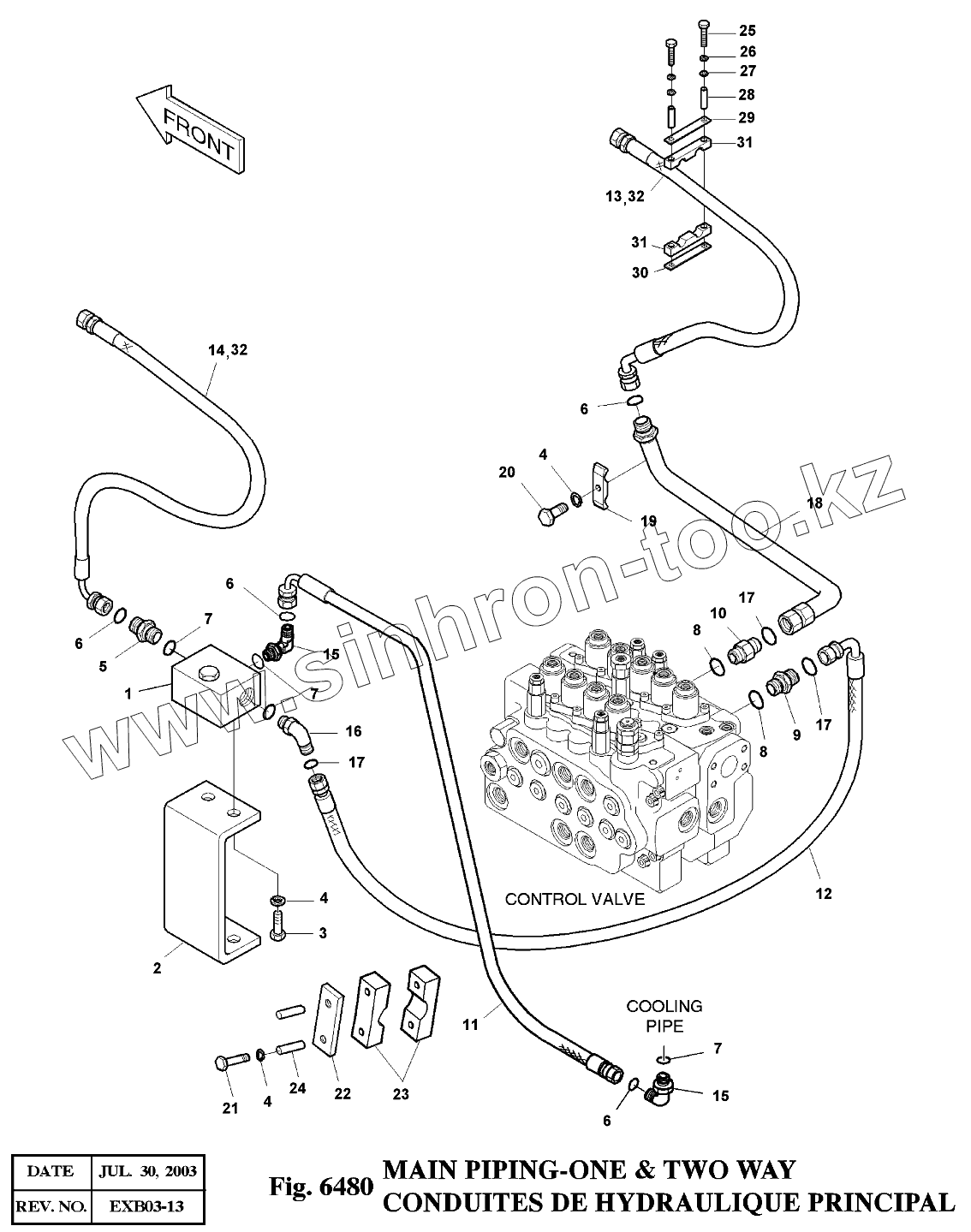

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6480 Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
4
5
6
6
6
6
7
7
7
8
8
9
10
11
12
13
14
15
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 2420-9633A VALVE;SWITCH
2 195-01029 BRACKET
2 195-01029A BRACKET
3 S0515253 BOLT M12X1.75X30
4 S5102703 WASHER;SPRING M10
5 2181-4133D6 ADAPTER PFO1-UNF1 7/16
6 S8030161 O-RING
7 S8000291 O-RING
8 S8000231 O-RING
9 2181-2627D10 ADAPTER
10 2181-2627D1 ADAPTER
11 2184-1197D103 HOSE-940L
12 2184-1197D172 HOSE-1600L
13 2184-1212D72 HOSE-2050L
14 2184-1197D209 HOSE-2050L
15 2181-2815D1 ELBOW
16 2181-2816D6 ELBOW
17 S8030121 O-RING
18 140-00620 PIPE
19 2124-1026D2 CLAMP
20 S0560853 BOLT M12X1.75X55
21 S0561253 BOLT M12X1.75X75
22 191-01452 PLATE;CLAMP
23 124-00147 CLAMP;HOSE
24 114-00358 SPACER
25 S0559153 BOLT M10X1.5X80
26 S5102603 WASHER;SPRING M10
27 S5010613 WASHER;PLAIN
28 2182-1018D47 PIPE
29 621-01191 PLATE
30 621-01192 PLATE
31 124-00174 CLAMP;HOSE
32 2158-1003D37 PROTECTOR;HOSE-1200L
400-01217 400-01217 MAIN PIPING-ONE & TWO WAY
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
