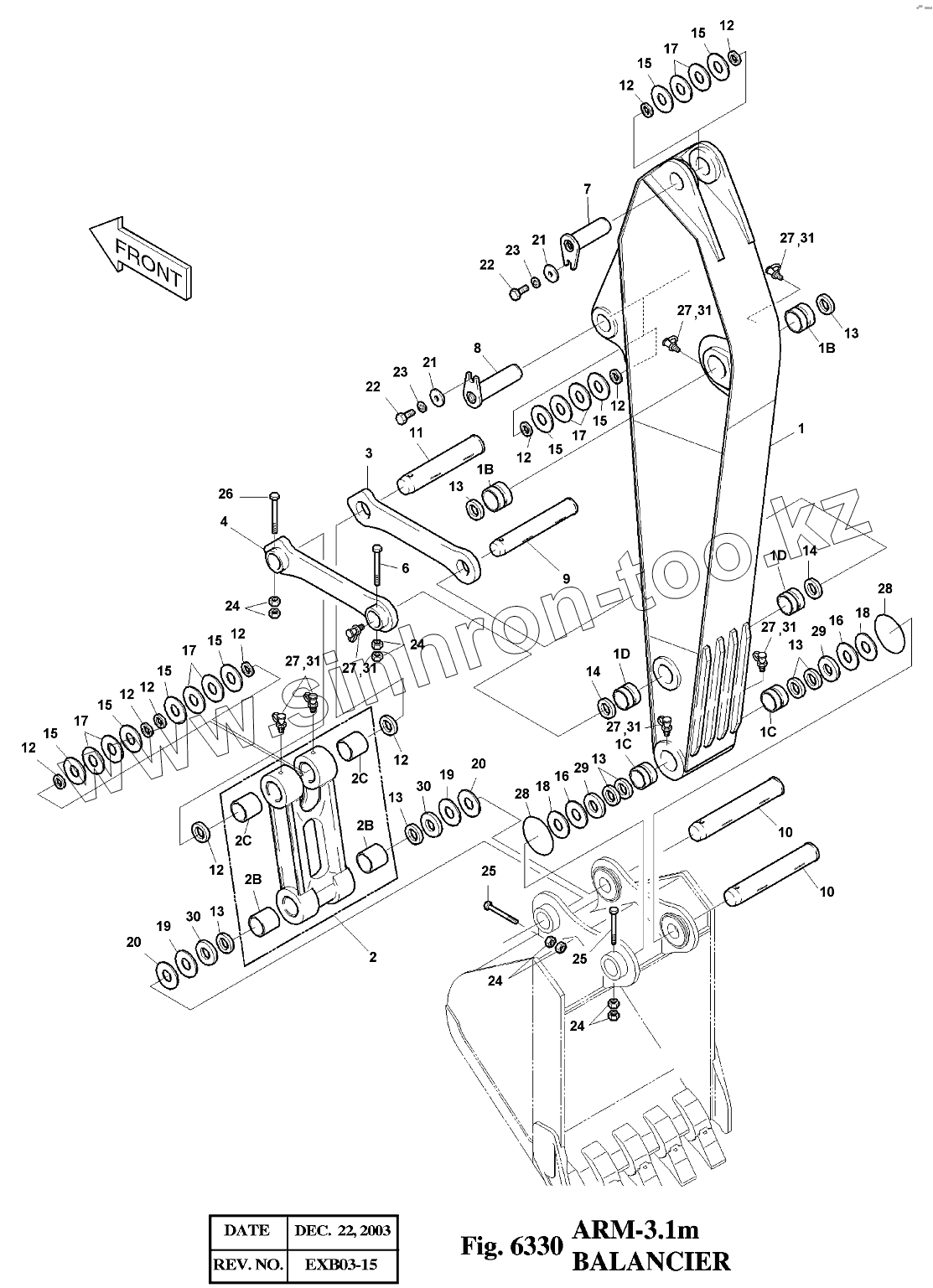

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6330 Рукоять
1
2
3
4
6
7
8
9
10
10
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
14
15
15
15
15
15
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
27
27
27
27
27
27
28
28
29
29
29
30
30
30
30
31
31
31
31
31
31
102
102
103
103
104
104
202
202
203
203
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 701-00037E | ARM SUB ASS'Y-3.1m | |
| 2 | 2155-1378A | LINK ASS'Y | |
| 3 | 2155-4019A | LINK(R.H) | |
| 4 | 2155-4020B | LINK(L.H) | |
| 6 | S0566766 | BOLT M16X2.0X115 | |
| 7 | 2123-2443 | PIN | |
| 8 | 2123-2441 | PIN | |
| 9 | 2123-2009A | PIN | |
| 10 | 2123-2192C | PIN | |
| 11 | 2123-2018A | PIN | |
| 12 | 2180-1106BD4 | SEAL;DUST | |
| 13 | 2180-1106BD24 | SEAL;DUST | |
| 14 | 2180-1106BD3 | SEAL;DUST | |
| 15 | 2114-1059D129 | SHIM | |
| 16 | 2114-1059D100 | SHIM | |
| 17 | 2114-1059D127 | SHIM | |
| 18 | 2114-1059D98 | SHIM | |
| 19 | 2114-1059D175 | SHIM | |
| 20 | 2114-1059D174 | SHIM | |
| 21 | 2116-1060D6 | STOPPER | |
| 22 | S0521366 | BOLT M16X2.0X35 | |
| 23 | S5102903 | WASHER;SPRING | |
| 24 | S4012933 | NUT | |
| 25 | S0566966 | BOLT M16X2.0X140 | |
| 26 | S0566866 | BOLT M16X2.0X130 | |
| 27 | S6710041 | NIPPLE;GREASE | |
| 28 | 180-00077D5 | O-RING | |
| 29 | 2114-1997A | SPACER | |
| 29 | 2114-1997B | SPACER | |
| 30 | 2114-1998A | SPACER | |
| 30 | 2114-1998B | SPACER | |
| 31 | 160-00020 | CAP;GREASE NIPPLE | |
| 102 | 2110-1317A | BUSHING | |
| 103 | 110-00064 | BUSHING | |
| 104 | 2110-1224A | BUSHING | |
| 202 | 2110-1228B | BUSHING | |
| 203 | 2110-1394A | BUSHING | |
| 701-00036 | 701-00036 | ARM ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
