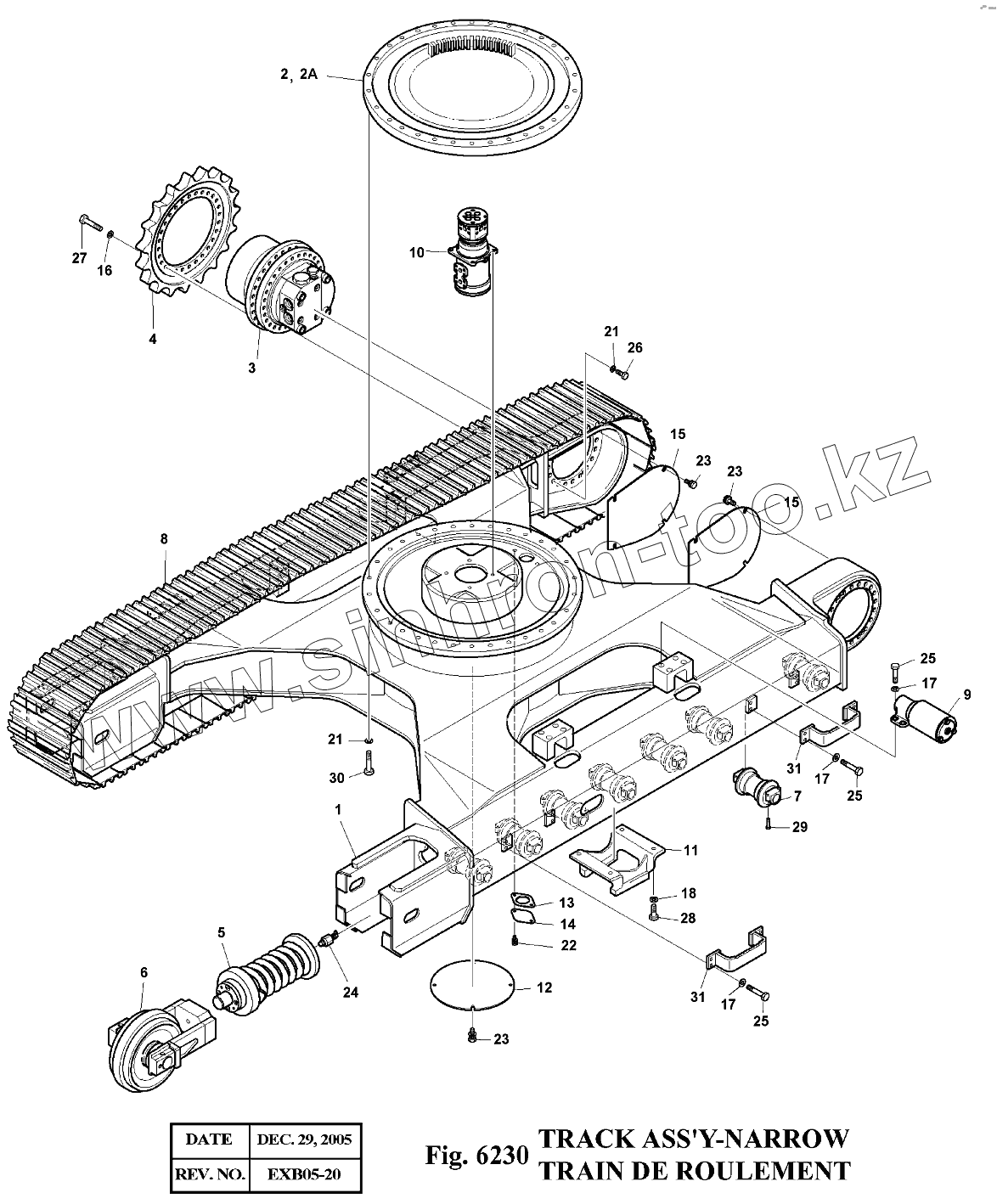

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 6230 Тележка гусеничная
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
21
21
22
23
23
23
24
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 604-00046A | FRAME;TRACK | |
| 1 | 604-00046B | FRAME;TRACK | |
| 2 | 109-00028C | BEARING;SWING | |
| 3 | 401-00034 | TRAVEL DEVICE | |
| 3 | 401-00034A | TRAVEL DEVICE | |
| 4 | 2108-1019C | SPROCKET | |
| 4 | 2108-1019E | SPROCKET | |
| 5 | 274-00006 | TRACK SPRING ASS'Y | |
| 5 | K1001027 | TRACK SPRING ASS'Y | |
| 6 | 270-00016 | IDLER ASS'Y | |
| 7 | 2270-9403A | LOWER ROLLER ASS'Y | |
| 8 | 2273-9011D1 | TRACK SHOE ASS'Y(510G) | |
| 9 | 2270-1062 | UPPER ROLLER ASS'Y | |
| 10 | 2480-6043 | CENTER JOINT | |
| 11 | 2623-4002B | GUARD;LINK | |
| 12 | 2621-1428 | COVER | |
| 13 | 2403-1002 | COVER | |
| 14 | 2180-1017A | PACKING | |
| 15 | 621-00236 | COVER | |
| 16 | 2114-1816A | WASHER;HARD | |
| 17 | S5102703 | WASHER;SPRING M10 | |
| 18 | S5102903 | WASHER;SPRING | |
| 21 | 2114-9012A | WASHER;HARD | |
| 22 | 2120-2196D1 | BOLT;SET M10X1.5X20 | |
| 23 | 2120-2196D2 | BOLT;SET M10X1.5X25 | |
| 24 | 2420-1242A | VALVE;GREASE | |
| 25 | S0515353 | BOLT M12X1.75X35 | |
| 26 | 120-00050A | BOLT M16X2.0X45 | |
| 26 | 120-00050B | BOLT M16X2.0X45 | |
| 27 | S0565561 | BOLT M16X2.0X65 | |
| 27 | S0565566 | BOLT M16X2.0X65 | |
| 28 | S0721461 | BOLT M16X1.5X40 | |
| 28 | S0721466 | BOLT M16X1.5X40 | |
| 29 | S0766061 | BOLT M16X1.5X90 | |
| 29 | S0766066 | BOLT M16X1.5X90 | |
| 30 | S0770261 | BOLT M20X1.5X70 | |
| 30 | S0770266 | BOLT M20X1.5X70 | |
| 31 | 2195-2527AD6 | BRACKET(510mm) | |
| 604-00047A | 604-00047A | TRACK ASS'Y-NARROW 2.5m | |
| 604-00047B | 604-00047B | TRACK ASS'Y-NARROW 2.5m |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
