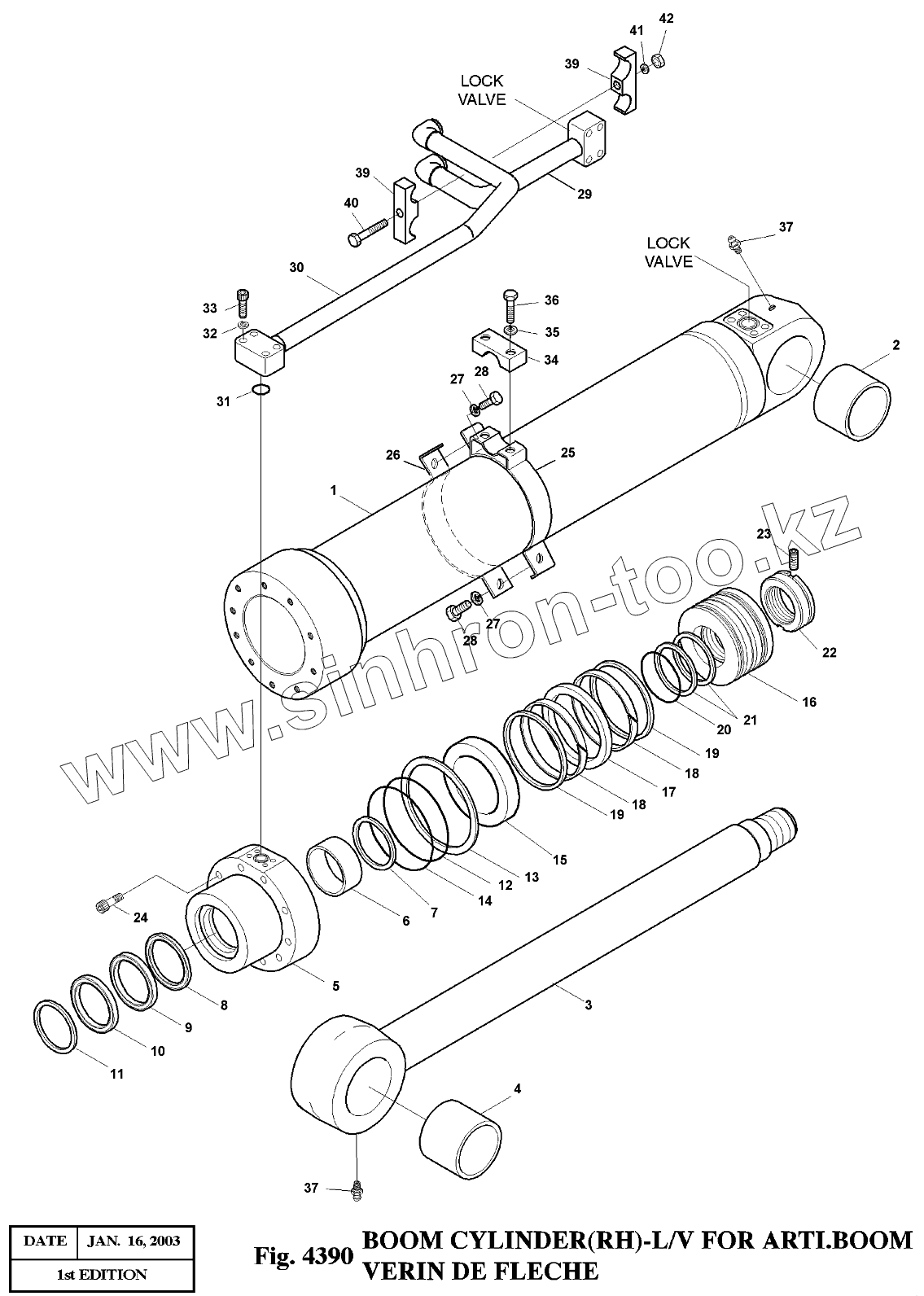

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 4390 Гидроцилиндр стрелы правый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
37
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 53B712-0 | TUBE ASS'Y | |
| 2 | 00B118-0 | BUSH;STEEL | |
| 3 | 53B713-0 | ROD ASS'Y | |
| 4 | 00B117-0 | BUSH;STEEL | |
| 5 | 53B737-0 | COVER;ROD | |
| 6 | E8412908 | BUSH;DD | |
| 7 | 00M312-0 | RING;RETAINING | |
| 8 | E5500260 | SEAL;BUFFER | |
| 9 | E5303040 | PACKING;U | |
| 10 | E6020260 | WIPER;DUST | |
| 11 | 00M313-0 | RING;RETAINING | |
| 12 | E6311581 | O-RING | |
| 13 | 53U237-0 | RING;BACK UP | |
| 14 | E6311621 | O-RING | |
| 15 | 00C304-0 | RING;CUSHION | |
| 16 | 53A349-1 | PISTON | |
| 17 | E5130250 | SEAL;SLIPPER | |
| 18 | 00Z104-0 | RING;WEAR | |
| 19 | 00R727-0 | RING;SLYD | |
| 20 | E6490086 | O-RING | |
| 21 | 53A387-0 | RING;BACK UP | |
| 22 | 80B485-2 | NUT;PISTON | |
| 23 | E1330544 | SCREW | |
| 24 | E0502139 | BOLT;SOCKET | |
| 25 | 53U335-2 | PIPE BAND ASS'Y | |
| 26 | 53U384-0 | BAND;PIPE | |
| 27 | E3110102 | WASHER;SPRING | |
| 28 | E0020673 | BOLT;HEX. | |
| 29 | 140-00762 | PIPE ASS'Y-H | |
| 30 | 53B716-0 | PIPE ASS'Y-H | |
| 31 | E6300621 | O-RING | |
| 32 | E3110102 | WASHER;SPRING | |
| 33 | E0501246 | BOLT;SOCKET | |
| 34 | 00C267-0 | CLAMP;PIPE | |
| 35 | E3110102 | WASHER;SPRING | |
| 36 | E0020723 | BOLT;HEX | |
| 37 | E8841022 | NIPPLE;GREASE | |
| 39 | 00C261-0 | CLAMP;PIPE | |
| 40 | E0021052 | BOLT;HEX | |
| 41 | E3110102 | WASHER;SPRING | |
| 42 | E2022043 | NUT;HEX | |
| 2440-9232KT | 2440-9232KT | SEAL KIT;BOOM CYL. | |
| 440-00241 | 440-00241 | CYLINDER;BOOM(R.H) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
