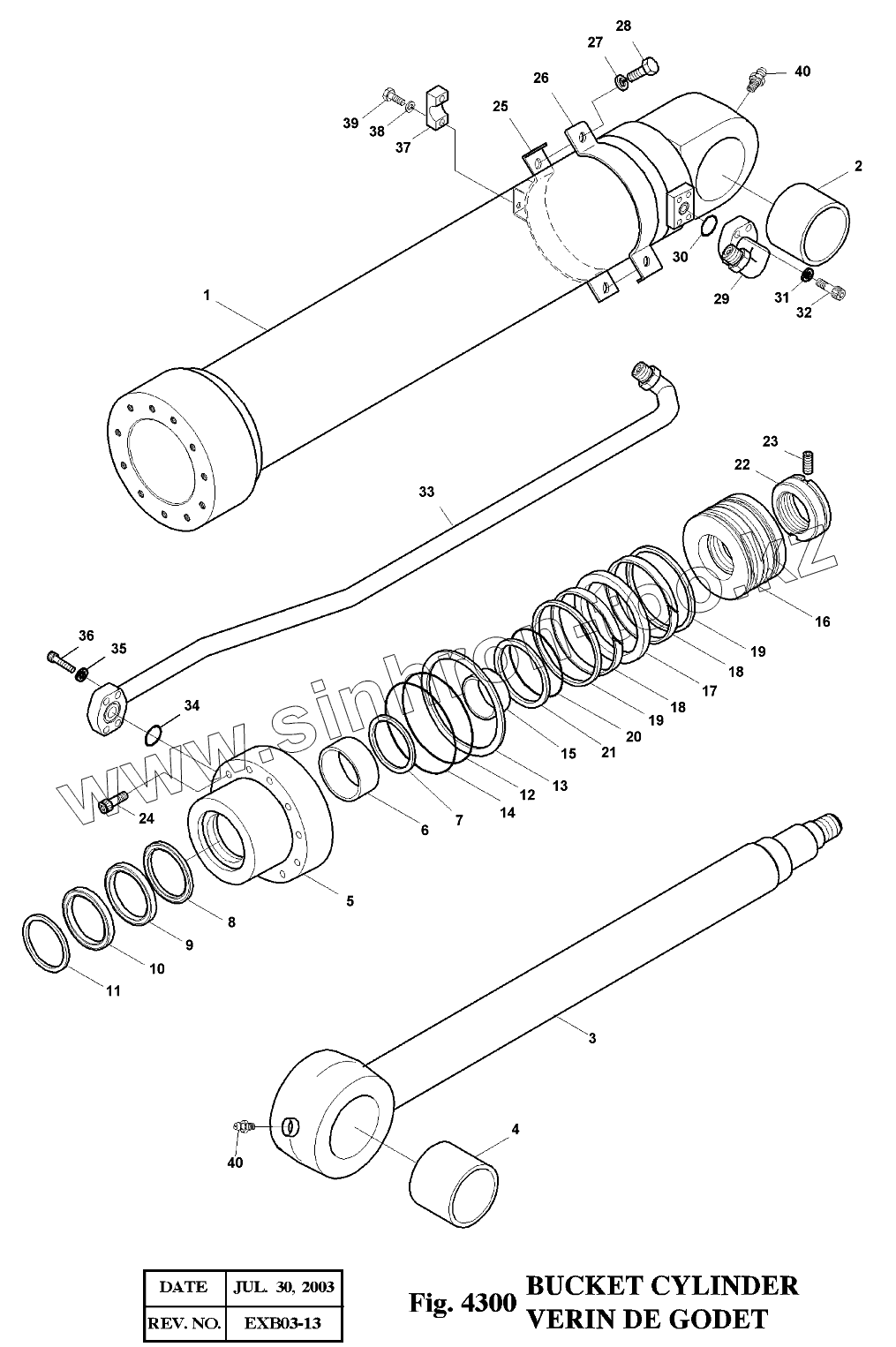

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 4300 Гидроцилиндр ковша

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

18

19

19

20

21

22

23

24

25

25

26

27

28

29

30

31

32

32

33

34

35

36

37

38

39

40

40

Позиция на иллюстрации	Заводской номер детали		Название детали
1	53A522-0		TUBE ASS'Y
2	03U769-1		BUSH;STEEL
3	53U523-0		ROD ASS'Y
3	53U523-2		ROD ASS'Y
4	03U769-1		BUSH;STEEL
5	53A319-3		COVER;ROD
5	53U524-0		COVER;ROD
6	E8412171		DD-BUSH
7	00M323-0		RING;RETAINING
8	E5500240		SEAL;BUFFER
9	E5302940		U-PACKING
10	E6020240		WIPER;DUST
11	00M320-0		RING;RETAINING
12	E6311561		O-RING
13	53A309-0		RING;BACK-UP
14	E6311581		O-RING
15	00C303-0		RING;CUSHION
15	00C360-0		RING;CUSHION
16	53A366-1		PISTON
17	E5130240		SEAL;SLIPPER
18	00Z101-0		RING;WEAR
19	00R096-0		RING;SLYD
20	E6490083		O-RING
21	53A308-0		RING;BACK UP
22	53B345-2		NUT;PISTON
23	E1330544		SCREW
24	E0501849		BOLT;SOCKET
25	53A395-0		PIPE BAND ASS'Y
25	53U525-0		PIPE BAND ASS'Y
26	03B303-0		BAND;PIPE
27	E3110102		WASHER;SPRING
28	E0020673		BOLT;HEX.
29	03U478-5		PIPE ASS'Y-H
30	E6300621		O-RING
31	E3110102		WASHER;SPRING
32	E0501216		BOLT;HEX
32	E0501236		BOLT;SOCKET
33	53U526-0		PIPE ASS'Y-R
34	E6300621		O-RING
35	E3110102		WASHER;SPRING
36	E0501236		BOLT;SOCKET
37	00C267-0		CLAMP;PIPE
38	E3110102		WASHER;SPRING
39	E0020733		BOLT;HEX.
40	E8841022		NIPPLE;GREASE
2440-9242KT	2440-9242KT		SEAL KIT
440-00021A	440-00021A		CYLINDER;BUCKET
440-00021B	440-00021B		CYLINDER;BUCKET
