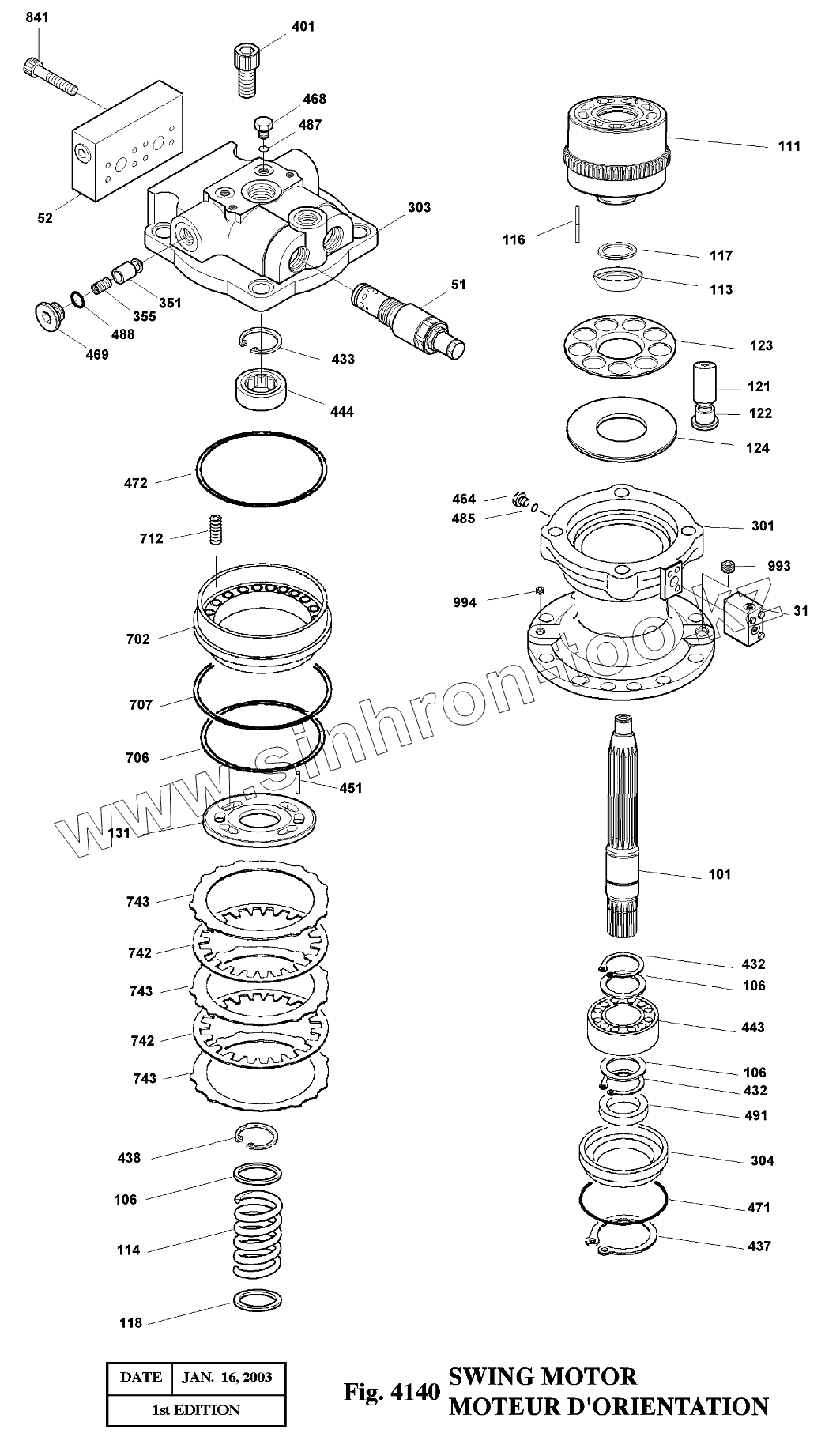

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 4140 Мотор поворотный
31
51
52
101
106
106
106
111
113
114
116
117
118
121
122
123
124
131
301
303
304
351
355
401
432
432
433
437
438
443
444
451
464
468
469
471
472
485
487
488
491
702
706
707
712
742
742
743
743
743
841
993
994
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31 | 710413A | VALVE;BRAKE | |
| 51 | 235886 | VALVE;RELIEF | |
| 52 | 718828 | SWING REACTIONLESS VALVE | |
| 101 | 132528A | SHAFT;DRIVE F3 | |
| 106 | 113372 | SPACER | |
| 111 | 116635A | BLOCK;CYLINDER | |
| 113 | 113374B | BUSH;SPHERICAL | |
| 114 | 211949A | SPRING;CYLINDER | |
| 116 | 113375A | ROD;PUSH | |
| 117 | 113376 | SPACER;FRONT | |
| 118 | 113350 | SPACER;REAR | |
| 121 | 113351 | PISTON | |
| 122 | 113352B | SHOE | |
| 123 | 113353 | RETAINER | |
| 124 | 113354C | PLATE;SHOE | |
| 131 | 116634A | PLATE;VALVE | |
| 301 | 134635 | CASING | |
| 303 | 135308 | CASING;VALVE | |
| 304 | 113360 | COVER;FRONT | |
| 351 | 135309 | PLUNGER | |
| 355 | 214337A | SPRING | |
| 401 | 200741 | BOLT;SOCKET M20X2.5X45 | |
| 432 | 202608 | RING;SNAP | |
| 433 | 202599 | RING;SNAP | |
| 437 | 202558 | RING;SNAP | |
| 438 | 212014 | RING;SNAP | |
| 443 | 225681 | BEARING;ROLLER | |
| 444 | 225680 | BEARING;ROLLER | |
| 451 | 212881 | PIN;SPRING | |
| 464 | 108844 | PLUG;VP | |
| 468 | 108844 | PLUG;VP | |
| 469 | 108892 | PLUG;RO | |
| 471 | 201630 | O-RING | |
| 472 | 212009 | O-RING | |
| 485 | 201689 | O-RING | |
| 487 | 201689 | O-RING | |
| 488 | 201727 | O-RING | |
| 491 | 211952 | SEAL;OIL | |
| 702 | 113363 | PISTON;BRAKE | |
| 706 | 212008 | O-RING | |
| 707 | 212010 | O-RING | |
| 712 | 211953A | SPRING;BRAKE | |
| 742 | 125812 | PLATE;FRICTION | |
| 743 | 113365 | PLATE;SEPARATION | |
| 841 | 221795 | BOLT;SOCKET M10X1.5X55 | |
| 993 | 206699 | PLUG;PT | |
| 994 | 208276 | PLUG;PT | |
| 3101 | 201757 | O-RING | |
| 3102 | 201694 | O-RING | |
| 5101 | 212333 | O-RING | |
| 5102 | 218395 | RING;BACK UP | |
| 5201 | BUCKET;WELD | ||
| 2401-9242KT | 2401-9242KT | SEAL KIT;SWING MOTOR | |
| 401-00086A | 401-00086A | MOTOR;SWING | |
| 704502 | 704502 | PISTON ASS'Y |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
