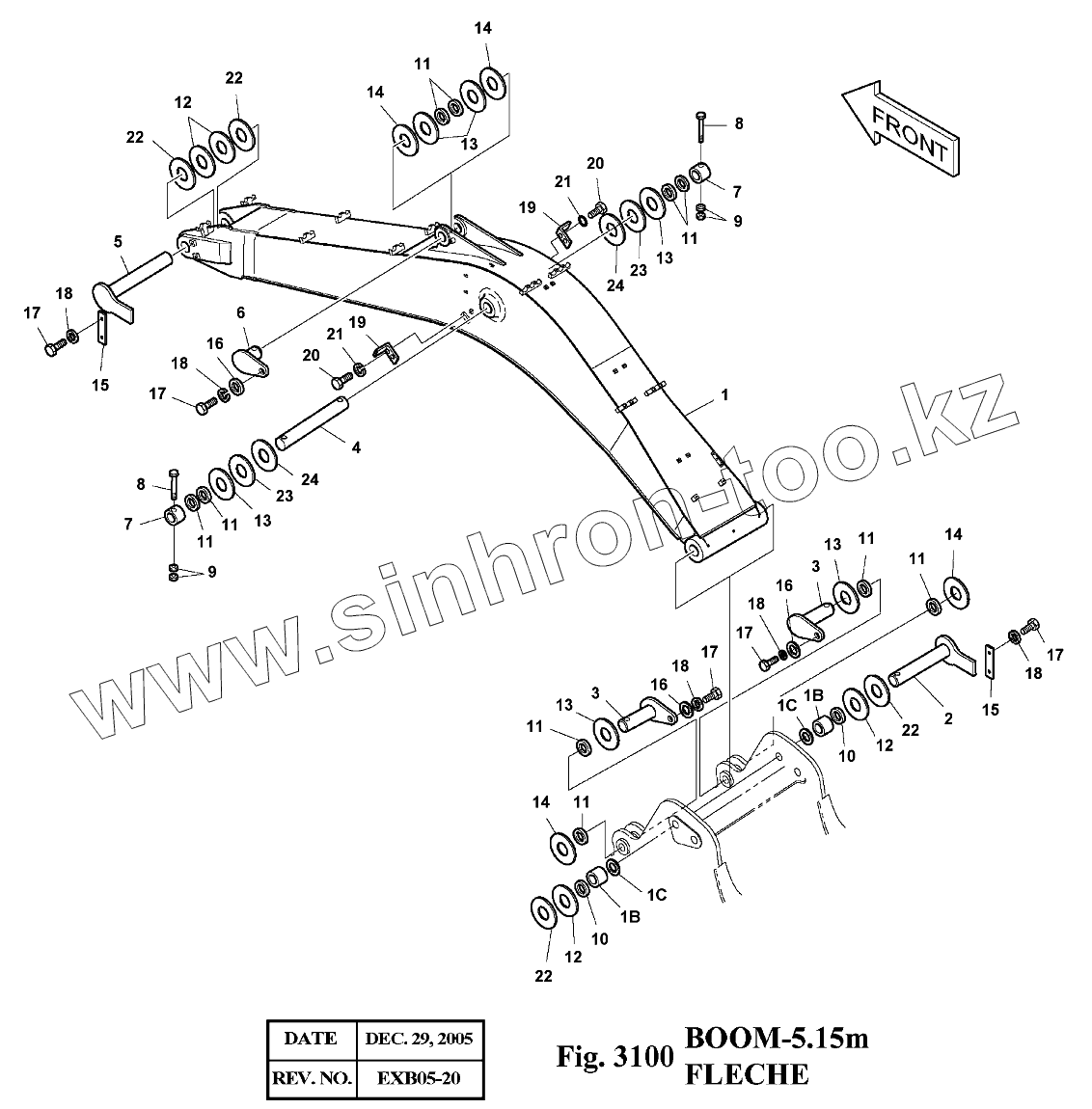

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 3100 Стрела
1
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
15
15
16
16
16
17
17
17
17
17
18
18
18
18
18
19
19
20
20
21
21
22
22
22
22
22
22
22
22
22
22
22
22
23
23
24
24
102
102
103
103
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2701-1689 | BOOM SUB ASS'Y-5.15m | |
| 2 | 2123-2017E | PIN | |
| 3 | 2123-2015C | PIN | |
| 4 | 2123-2013A | PIN | |
| 5 | 2123-2012G | PIN | |
| 6 | 2123-2441 | PIN | |
| 7 | 2116-1532A | STOPPER | |
| 8 | S0566966 | BOLT M16X2.0X140 | |
| 9 | S4012933 | NUT | |
| 10 | 2180-1106BD24 | SEAL;DUST | |
| 11 | 2180-1106BD4 | SEAL;DUST | |
| 12 | 2114-1059D109 | SHIM | |
| 12 | DS7701362 | SHIM | |
| 12 | DS7701389 | SHIM | |
| 13 | 2114-1059D127 | SHIM | |
| 14 | 2114-1059D129 | SHIM | |
| 15 | 2191-2205D10 | PLATE;STOPPER | |
| 16 | 2116-1060D6 | STOPPER | |
| 17 | S0521356 | BOLT M16X2.0X35 | |
| 18 | S5102903 | WASHER;SPRING | |
| 19 | 2195-2394B | BRACKET | |
| 20 | S0515053 | BOLT M12X1.75X25 | |
| 21 | S5102703 | WASHER;SPRING M10 | |
| 22 | 2114-1059D110 | SHIM | |
| 22 | DS7701363 | SHIM | |
| 22 | DS7701390 | SHIM | |
| 23 | 2114-1059D253 | SHIM | |
| 24 | 2114-1059D254 | SHIM | |
| 102 | 2110-1434 | BUSHING | |
| 103 | 2180-1106BD24 | SEAL;DUST | |
| 2701-1688 | 2701-1688 | BOOM ASS'Y-5.15m |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
