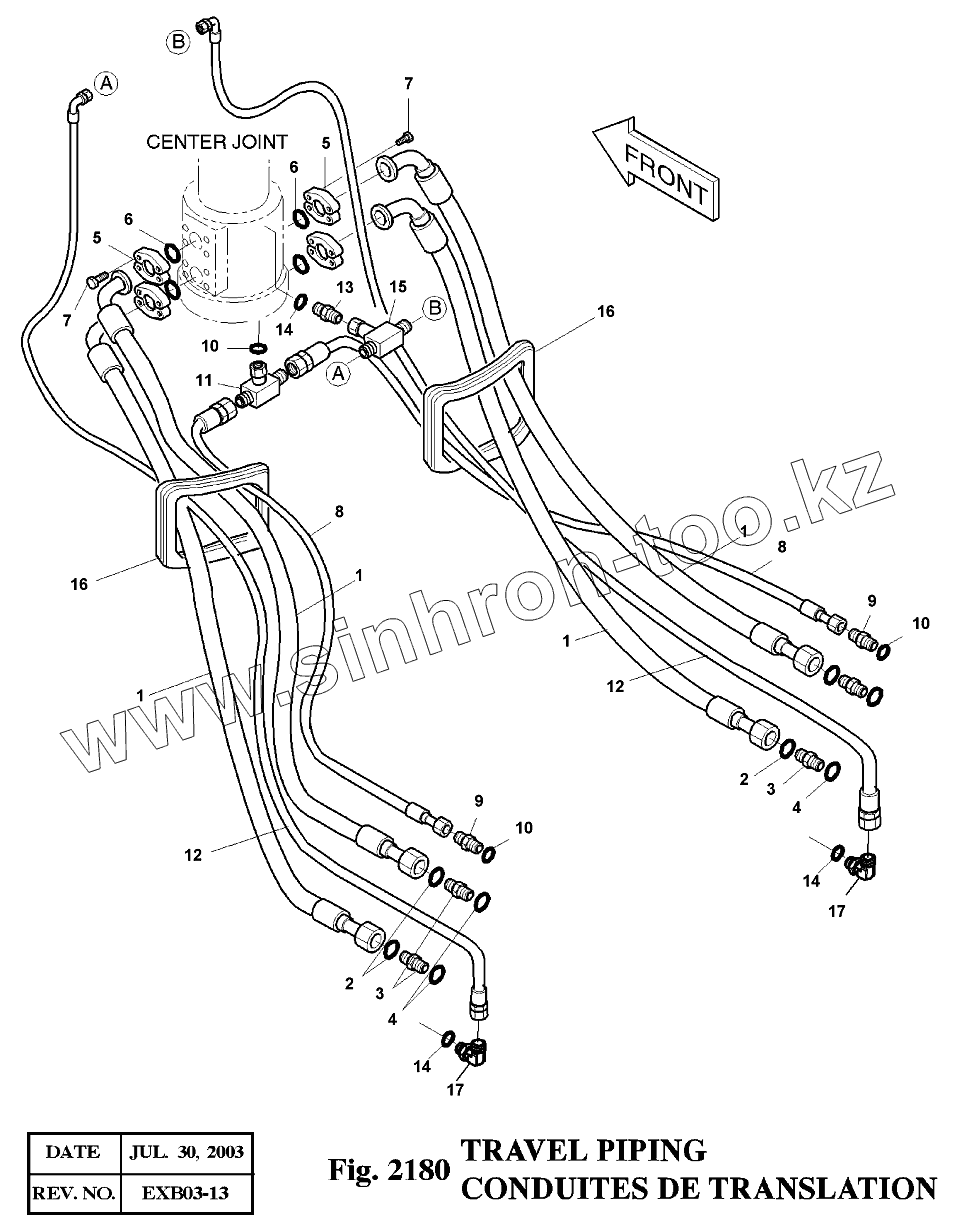

Каталог запасных частей к технике: Doosan Экскаватор SOLAR 175LC-V. 2180 Трубопроводы

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

10

11

12

12

13

14

14

14

15

16

16

17

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2184-1222D10		HOSE PF3/4-2000L
1	DS2017038		HOSE PF3/4-1900L
2	S8030121		O-RING
3	2181-2627D1		ADAPTER
4	S8000231		O-RING
5	2181-9081		FLANGE;SPLIT
6	2180-1026D19		O-RING
7	S2215366		BOLT;SOCKET M12X1.75X35
8	2184-1026D435		HOSE PF1/2-1900L
9	2181-1126D6		ADAPTER
10	S8000181		O-RING
11	2181-2281D10		TEE 3-PF1/2
12	2184-1046D135		HOSE PF1/4-2500L
13	2181-1126D14		ADAPTER;S PFO-PF1/4
14	S8000111		O-RING
15	2181-4125		TEE 3-PF1/4
16	2160-1322D1		RUBBER;BUSHING
17	2181-1702D56		ELBOW
400-00142A	400-00142A		TRAVEL PIPING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
